Соединительные кабели производства Siemens

Соединительные кабели

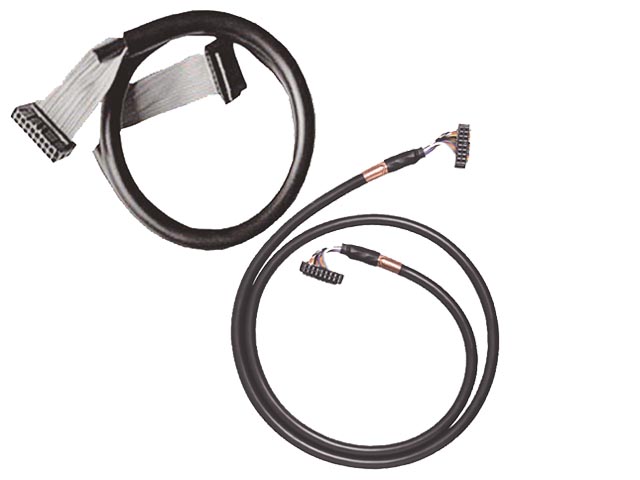

Соединительный кабель связывает фронтальный соединитель с клеммным блоком. Он образует цепи передачи 8 сигналов и цепи питания. Длина кабеля может достигать 30 м. Соединительные кабели выпускаются в двух версиях:

  • Разделанный круглый кабель
  • Плоский кабель в круглой оболочке, разделываемый пользователем



Разделанный круглый кабель:

  • Готовый к использованию кабель с установленными соединителями
  • Компоненты кабеля имеют одобрение UL/CSA и могут использоваться в северной Америке.
  • При необходимости он может поставляться в версии с экраном.

Плоский кабель в круглой оболочке для разделки пользователем:

  • Поставляется в 16-жильном варианте или варианте 2х16 жил. Обеспечивает формирование цепей передачи данных по байтам или по словам.
  • Оболочка кабеля может быть удалена в любой точке, после чего может разделываться внутренний ленточный кабель.
  • За счет разделки могут быть получены отрезки кабеля необходимых длин.
  • Внешняя оболочка повышает механическую прочность кабеля, а выпуски ленточного кабеля отличаются хорошей гибкостью.
  • Кабель может подвергаться машинной разделке.
  • Наличие 16-жильного экранированного кабеля.



Технические данные соединительного кабеля от SIMATIC S7 к клеммному блоку

Рабочее напряжение

DC 60 В

Длительный ток на сигнальный кабель

1 A

Макс. суммарный ток

4 A/байт

Рабочая температура

 от 0 до + 60 °C

Внешний диаметр предконфигурированного круглого кабеля в мм неэкранированного/экранированного

ок. 6.5/7.0

Внешний диаметр в мм 16-жильный/2 x 16-жильный

ок. 9.5/11.5




  • Разделанный круглый кабель содержит 16 жил сечением 0.14 мм2. На обоих концах установлены соединители. Выпускается в виде готового соединительного кабеля нескольких стандартных длин. Имеет модификации с обычным или экранированным кабелем.
  • Плоский кабель в круглой оболочке поставляется по метражу и разделывается с помощью специального инструмента, заказываемого отдельно. Кабель может разделываться в любой точке и оснащаться соединителями, использующими технологию прокалывания изоляции жил. Кабель содержит 16 жил сечением 0.14 мм2. Он выпускается в вариантах 16-жильного обычного или экранированного кабеля, а также в варианте 2х16 жил обычного кабеля длиной 30 или 60 м.
Код Заказной номер Описание Вес (кг) Заказать
111175 6ES7921-3BE10-0AA0 соединитель (плоская розетка), соотв. требованиям din 41652, 16-полюсный, с устройством прорезания изоляции жил (8 + 8 профильных устройств). для подкл. витого ленточного кабеля к фронт. соединителю simatic top connect, а также к терм. модулю 0.049 Заказать
111208 6ES7923-0BA50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 0.5m 0.095 Заказать
111209 6ES7923-0BB00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m 0.125 Заказать
111210 6ES7923-0BB00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m 0.13 Заказать
111211 6ES7923-0BB50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.5m 0.15 Заказать
111212 6ES7923-0BC00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m 0.18 Заказать
63223 6ES7923-0BC00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m 0.19 Заказать
63224 6ES7923-0BC50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m 0.21 Заказать
63225 6ES7923-0BC50-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m 0.22 Заказать
63226 6ES7923-0BD00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m 0.235 Заказать
111213 6ES7923-0BD00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m 0.25 Заказать
63227 6ES7923-0BE00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m 0.29 Заказать
111214 6ES7923-0BE00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m 0.32 Заказать
111215 6ES7923-0BF00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m 0.35 Заказать
111216 6ES7923-0BF00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m 0.38 Заказать
111217 6ES7923-0CD00-0AA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, не экранированный 3.8 Заказать
111218 6ES7923-0CD00-0BA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, экранированный 4.4 Заказать
111219 6ES7923-0CG00-0AA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, не экранированный 7.6 Заказать
111220 6ES7923-0CG00-0BA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, экранированный 8.8 Заказать
63228 6ES7923-2CD00-0AA0 simatic s7, simatic top connect, плоский кабель в круглой оболочке, 2 x 16 жил сечением 0.14 mm.кв, не экранированный, длина 30 m 5 Заказать
63229 6ES7923-2CG00-0AA0 simatic s7, simatic top connect, плоский кабель в круглой оболочке, 2 x 16 жил сечением 0.14 mm.кв, не экранированный, длина 60 m 10 Заказать
63244 6ES7928-0AA00-0AA0 инструмент для разделки плоских кабелей с использованием метода прокалывания изоляции жил 0.3 Заказать
;
