Полностью модульное соединение производства Siemens

• Модульные соединители, включающие в свой состав:
  • фронтальный соединитель специального исполнения;
  • соединительный кабель;
  • терминальные блоки для подключения внешних цепей.
• Быстрый и экономичный электрический монтаж.
• Возможность подключения цепей питания к фронтальному соединителю или к терминальному блоку.
• Сокращение ошибок при монтаже.
• Побайтовое разделение цепей ввода-вывода дискретных сигналов.
• Возможность отдельной замены каждого компонента модульного соединителя.
• Регулируемая длина соединительного кабеля.

Фронтальный соединитель

Фронтальный соединитель устанавливается на дискретный или аналоговый модуль контроллера вместо стандартного фронтального соединителя. Каждый фронтальный соединитель оснащен двумя (для 16-канальных модулей) или четырьмя (для 32-канальных модулей) разъемами для подключения ленточного соединительного кабеля, а также двумя или четырьмя терминальными блоками для подключения цепей питания.

Терминальные бдоки

Терминальные блоки оснащены разъемом для подключения ленточного соединительного кабеля SIMATICTOPConnect а также набором клемм для подключения внешних цепей контроллера (цепей датчиков и приводов). Каждый терминальный блок позволяет производить подключение до 8 сигнальных цепей. В зависимости от модификации терминальные блоки могут иметь контакты с винтовыми зажимами или пружинные контакты-защелки. Все терминальные блоки монтируются на стандартную 35мм профильную шину DIN.

Соединительные кабели

Ленточные соединительные кабели используются для подключения фронтальных соединителей SIMATICTOPConnect к терминальным блокам. Для этой цели используется ленточный кабель 1х16 жил (обычный или экранированный) или 2х16 жил (обычный) с одним или двумя плоскими соединителями на каждом конце. Ленточный кабель помещен в защитную оболочку, повышающую стойкость кабеля к внешним воздействиям. Конструкция плоского соединителя позволяет регулировать длину соединительного кабеля. Для подключения жил ленточного кабеля к контактам плоского соединителя используется метод прокалывания изоляции. Максимальная длина соединительного кабеля может достигать 30м.

Применение плоских кабелей с круглой оболочкой дают следующие преимущества:

• Размещение одного или двух 16-жильных плоских ленточных кабелей в общей круглой оболочке. Побайтовое или пословное разделение сигналов.
• Внешняя оболочка с такого кабеля может быть удалена в любом месте (она не приварена), так что находящийся внутри плоский ленточный кабель после удаления оболочки находится в нужном положении для дальнейшей обработки.
• Плоский кабель с внешней круглой оболочкой всегда может быть проложен на оптимальную длину. Специальные длины больше не нужны.
• Внешняя оболочка обеспечивает повышенную механическую защиту по сравнению с плоским ленточным кабелем без оболочки, обеспечивая необходимую гибкость (удобство прокладки).
• Обработка плоского кабеля с внешней круглой оболочкой может быть механизирована (возможно механизированное удаление внешней оболочки и механизированное крепление штекера с режущими контактами).
• Плоский кабель с внешней круглой оболочкой с одним 16-жильным плоским ленточным кабелем внутри имеется в продаже также и в экранированном исполнении.

Щиток

Щиток для присоединения экрана дополнительно прикрепляется к клеммному блоку для 3-проводных инициаторов или к клеммному блоку для аналоговых сигналов, а затем защелкивается на профильной шине вместе с клеммным блоком. С помощью зажимов для присоединения экрана достигается наилучший контакт между экранами экранированных плоских кабелей с внешней круглой оболочкой или экранированных полевых кабелей и заземленной профильной шиной.

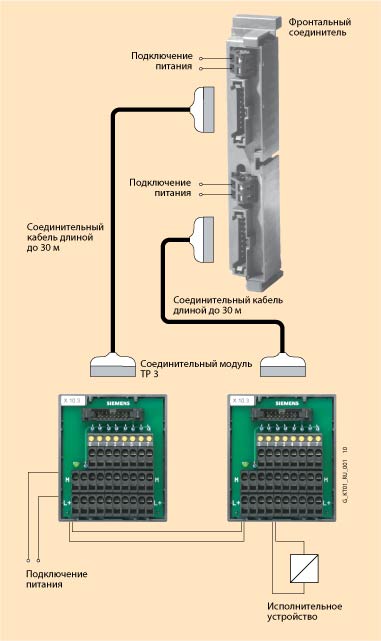

Конструкция полностью модульного соединения (16-канальный для примера)

Модульные соединители могут использоваться для непосредственного подключения датчиков и исполнительных устройств, удаленных от контроллера на расстояние до 30 м. Клеммные блоки имеют несколько вариантов исполнений и подключаются к фронтальным соединителям с помощью соединительных кабелей. К клеммным блокам подключаются датчики и исполнительные устройства

Цепи питания могут подключаться либо к клеммному блоку, либо к фронтальному соединителю.
