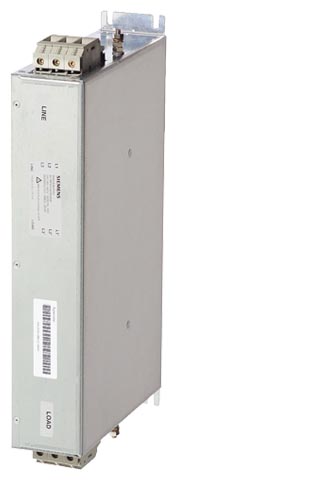

Базовые сетевые фильтры разработаны для использования в оборудовании на котором подавление радиопомех осуществляется в диапазоне от 150Кгц до 30 Мгц в соответствии с требованиями CE EMC законодательства.
Использование базовых сетевых фильтров подчинено следующим основным условиям:
Сетевое напряжение 380 … 480 В 3 AC | ||||
|---|---|---|---|---|
Заказной номер | 6SL3000-0BE21‑6DA0 | 6SL3000-0BE23‑6DA0 | 6SL3000-0BE25‑5DA0 | |
Наименование | Основной сетевой фильтр | |||
Номинальный ток | A | 36 | 65 | 105 |
Мощность потерь | кВт | 0.006 | 0.010 | 0.015 |
Соединение сети/нагрузки L1, L2, L3/U, V, W
| мм2 | Винтовые зажимы | Винтовые зажимы | Винтовые зажимы |
PE соединение |
| На корпусе болтами M6 | На корпусе болтами M6 | На корпусе болтами M8 |
Степень защиты |
| IP20 | IP20 | IP20 |
Размеры |
|
|
|
|
| мм (in) | 50 (1.97) | 75 (2.95) | 100 (3.94) |
| мм (in) | 420 (16.54) | 420 (16.54) | 420 (16.54) |
| мм (in) | 226 (8.9) | 226 (8.9) | 226 (8.9) |
Вес, прибл. | кг (lb) | 5 (11) | 6,5 (14) | 11,5 (25) |
Разрешения |
| cURus (File No.: E70122) | cURus (File No.: E70122) | cURus (File No.: E70122) |
Подходит для активного модуля питания книжного формата | Тип | 6SL3130‑7TE21‑6AA3 | 6SL3130‑7TE23‑6AA3 | 6SL3130‑7TE25‑5AA3 |
| кВт (лс) | 16 (18) | 36 (40) | 55 (60) |
Вы должны следовать инструкции Руководство по оборудованию когда используете базовые сетевые фильтры совместно активными модулями питания мощностьюот 16 Квт до 55 кВт (18 лс до 60 лс): SINAMICS S120 - Силовые модули книжного формата.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 67434 | 6SL3000-0BE21-6DA0 | sinamics / simodrive 611 базовый сетевой фильтр для активных блоков питания 16квт и блоков питания smart 16 квт вход: 3ac 380-480в, 50/60гц соблюдать условия эксплуатации! | 5 | Заказать |
| 115544 | 6SL3000-0BE25-5DA0 | sinamics / simodrive 611 базовый сетевой фильтр для активных блоков питания 55квт вход: 3ac 380-480в, 50/60гц соблюдать условия эксплуатации! | 11.5 | Заказать |
