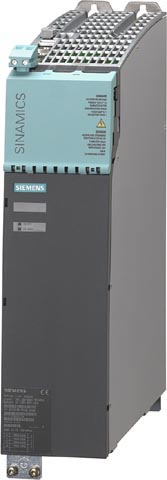

Активные модули питания книжного формата производства Siemens

Общие технические данные

Напряжение при соединении питающей линии
до 2000 м (6562 фт) над уровнем моря

380 … 480 В 3 AC ± 10 % (‑ 15 % < 1 мин)

Частота сети

47 … 63 Гц

Коэффициент мощности

• Активный режим

• Основной коэффициент мощности (cos ϕ₁)

1,0 (заводские настройки), можно изменить путем ввода реактивной текущей контрольной точки

• Общее (λ)

1,0 (заводские настройки)

• Режим smart

• Основной режим

> 0.96

• Общий

0.65 … 0.90

Напряжение звена постоянного тока V_d

В Активном режиме напряжение звена постоянного тока регулируется и может быть представлено как напряжение независимое от сетевого напряжения.

В режиме Smart, tнапряжение звена постоянного тока регулируется пропорционально среднему выпрямленному значению сетевого напряжения.

Заводские настройки напряжения звена постоянного тока:

380 ... 400 В 3 AC: 600 V (Активный режим)

400 ... 415 В 3 AC: 625 V (Активный режим)

416 ... 480 В 3 AC: 1.35 x сетевого напряжения (режим Smart)

Питание

24 V DC ‑ 15 %/+ 20 %

Подавление радиопомех

• Активный модуль питания 16 кВт (18 лс) and 36 кВт (40 лс)

• Стандарт (Активный модуль питания + Сетевой дроссель)

нет подавления радиопомех

• с сетевым фильтр пакетом

Класс A1 по EN 55011 и
Категория C2 по EN 61800‑3

• Активный модуль питания 55 кВТ (60 лс) , 80 кВт (100 лс) и 120 кВт (150 лс)

• Стандарт(Активный модуль питания + Активный интерфейсный модуль)

Категория C3 по EN 61800‑3  до 350 м (1148 ft) общей длины кабелей

• с Основным сетевым фильтром

Категория C2 по EN 61800-3 до 350 м (1148 ft) общей длины кабелей

Категория C3 по EN 61800‑3 от  350 … 1000 м (1148 … 3281 ft) общей длины кабелей

Тип охлаждения

Внутреннее охлаждение, силовые части увеличенным потоком воздуха от внутреннего вентилятора
Всторенный вентилятор (с 80 кВт (100 лс) и 120 кВт (150 лс) Активными модулями питания).

Допустимая окружающая температура охлаждения (воздух)

при работе для линейных компонентов, линейных модулей и модулей двигателей

0 ... 40 °C (32 ... 104 °F) без ухудшения характеристик,
> 40 ... 55 °C (104 ... 131 °F), смотри соответствующие характкристики

Высота установки

До 1000 м (3281 ft) над уровнем моря без ухудшения характеристик,
> 1000 … 4000 м (3281 … 13124 ft) над уровнем моря, смотри соответствующие характкристики

Соответствие

CE (директивы по низкому напряжению и EMC)

Утверждение

cULus (File No.: E192450)

Заказной номер

• Внутреннее охлаждение

6SL3130‑7TE21‑6AA3

6SL3130‑7TE23‑6AA3

6SL3130‑7TE25‑5AA3

6SL3130‑7TE28‑0AA3

6SL3130‑7TE31‑2AA3

• Внешнее охлаждение

6SL3131‑7TE21‑6AA3

6SL3131‑7TE23‑6AA3

6SL3131‑7TE25‑5AA3

6SL3131‑7TE28‑0AA3

6SL3131‑7TE31‑2AA3

Наименование

Активный модуль питания книжного формата

Номинальный
энергия с обратной связью/восстановлением

• Номинальная мощность P_rated

• при 380 В 3 AC
  • при 460 В 3 AC⁴⁾

кВт

(лс)

16

(18)

36

(40)

55

(60)

80


(100)

120


(150)

• для режима S6 (40 %) P_S6

кВт

21

47

71

106

145

• P_max

кВт

35

70

91

131

175

 Ток звена DC

• при 600 В DC

A

27

60

92

134

200

• для режима S6 (40 %)

A

35

79

121

176

244

• Максимальный

A

59

117

152

218

292

Входной ток

Номинальный ток при 380 В 3 AC

A

26

58

88

128

192

• для режима S6  (40 %)

A

27

60

92

134

201

• Максимальный

A

54

107

139

200

267

Макс. требования к току

Источник питания для электроники 24 В пост. ток

A

1.1

1.5

1.9

2.0

2.5

Допустимая нагрузка по току

• 24 В DC шины

A

20

20

20

20

20

• шины звена DC

A

100

200

200

200

200

Ёмкость звена постоянного тока

• Модуль Smart

μF

710

1410

1880

2820

3995

• Группа приводов, макс.

μF

20000

20000

20000

20000

20000

Эффективностьη

0.98

0.98

0.98

0.98

0.98

Потери питания¹⁾

• Внутреннее охлаждение

кВт

0.26

0.63

0.90

1.35

2.20

• Внешнее охлаждение внутр./внешн.

кВт

0.06/0.2

0.135/0.495

0.2/0.7

0.305/1.045

0.49/1.71

Требование к охлаждению воздуха

м³/сек (ft³/s)

0.016 (0.565)

0.031 (1.095)

0.044 (1.554)

0.144 (5.085)

0.144 (5.085)

Уровень звукового давления

dB (A)

< 60

< 65

< 60

< 75

< 75

Подключение питания

U1, V1, W1

Штекер под винт
(X1)

Болт M6 для кольцевых зажимов(X1)

Болт M8 для кольцевых зажимов(X1)

Болт M8 для кольцевых зажимов(X1)

Болт M8 для кольцевых зажимов(X1)

• Сечение

мм²

2.5 ... 10

2.5 ... 50

2.5 ... 95, 2 x 35

2.5 ... 120, 2 x 50

2.5 ... 120, 2 x 50

Экранированный штекер

Интегрирован в соединитель

см. Аксессуары

см. Аксессуары

см. Аксессуары

см. Аксессуары

PE-соединение

На корпусе болтами M5

На корпусе болтами M6

На корпусе болтами M6

На корпусе болтами M8

На корпусе болтами M8

Макс. длина кабеля

(общая для всех кабелей двигателя и вставки постоянного тока)

• Экранированные

м(ft)

350³⁾ (1150)

350³⁾ (1150)

1000 (3281)

1000 (3281)

1000 (3281)

• Неэкранированные

м(ft)

560³⁾ (1840)

560³⁾ (1840)

1500 (4922)

1500 (4922)

1500 (4922)

Степень защиты

IP20

IP20

IP20

IP20

IP20

Размеры

• Ширина

мм (in)

100 (3.94)

150 (5.91)

200 (7.87)

300 (11.81)

300 (11.81)

• Высота

мм (in)

380 (14.96)

380 (14.96)

380 (14.96)

380 (14.96),
с вентилятором²⁾: 629 (24.8)

380 (14.96),
с вентилятором²⁾: 629 (24.8)

• Глубина

• Внутреннее охлаждение

мм (in)

270 (10.63)

270 (10.63)

270 (10.63)

270 (10.63)

270 (10.63)

• Внешнее охлаждение на/сзади  установочной поверхности


мм (in)

226/66.5 (8.9/2.6)

226/71 (8.9/2.8)

226/92 (8.9/3.6)

226/82 (8.9/3.2)

226/82 (8.9/3.2)

Вес, прибл.

• Внутреннее охлаждение

кг (lb)

7 (15)

10.3 (23)

17 (38)

23 (51)

23 (51)

• Внешнее охлаждение

кг (lb)

8.8 (19)

13.8 (30)

18.5 (41)

27.7 (61)

30.7 (68)

Набор экранированных штекеров

для линейныхмодулей и модулей двигателя в книжном формате

• шириной 150 мм (5,91 дюйм) для внутреннего охлаждения воздухом

6SL3162-1AF00-0AA1

• шириной 150 мм (5,91 дюйм) для внешнего охлаждения воздухом

6SL3162-1AF00-0BA0

• шириной 200 мм 7,87 дюйм) для внутреннего охлаждения воздухом

6SL3162-1AH01-0AA0

• шириной 200 мм 7,87 дюйм) для внешнего охлаждения воздухом

6SL3162-1AH01-0BA0

• шириной 300 мм (11,81 дюйм) для внутреннего/внешнего охлаждения

6SL3162-1AH00-0AA0

Адаптер выпрямителя звена DC

Для прямого соединения напряжения звена DC

Штекеры под винт 0.5 ... 10 мм²
для линейных модулей и модулей двигателя книжного формата шириной 50 мм (1,97 дюйм) или 100 мм (3,94 дюйм)

6SL3162-2BD00-0AA0

Штекеры под винт
35 ... 95 мм²
для линейных модулей и модулей двигателя книжного формата шириной 150 мм (5,91 дюйм), 200 мм (7,87 дюйм) и 300 мм (11,81 дюйм)

6SL3162-2BM00-0AA0

Адаптеры звена DC

(2 шт.)

Для многоуровневой конфигурации

Штекер под винт
35 ... 95 мм² для всех линейных модулей и модулей двигателя книжного формата

6SL3162-2BM01-0AA0

Адаптер ввода 24 В

Для всех линейных модулей и модулей двигателя книжного формата

6SL3162-2AA00-0AA0

Перемычка 24 В

Для подключения шины 24 В (для книжного формата)

6SL3162-2AA01-0AA0

Предупреждающие надписи на разных языках

Предупреждающие надписи могут быть установлены поверх стандартных английских или намецких надписей. Набор надписей поставляется с блоком.
Один набор содержит надписи на следующих языках:
Китайский, чешский, датский, финский, французский, греческий, итальянский, японский, корейский, польский, португальский, русский, испанский, шведский и турецкий.

6SL3166-3AB00-0AA0
