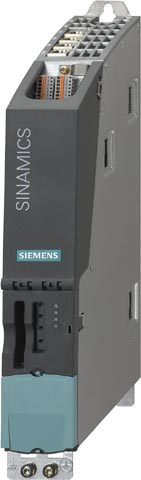

CU320 производства Siemens

Функции связи и контроля по обратной/прямой связи для одного или нескольких модулей двигателя и линейных модулей выполняются в блоке управления CU320, Блок управления CU320 разработан для многоосных приложений.

Заказной номер	6SL3040-0MA00-0AA1
Название продукта	Управляющий модуль CU320
Макс. текущие требования (при 24 В пост. ток) без учета цифровых выводов, дополнительных слотов расширения и источника DRIVE-CLiQ	0.8 A
Макс. подключаемые выводы	2.5 мм²
Макс. защита с предохранителями	20 A
Цифровые входы	8 x дифференциальных цифровых входов 8 двунаправленных недифференциальных цифровых входов/выходов
Напряжение	-3 ... +30 В
Низкий уровень (открытый цифровой вход воспринимается как "низкий")	-3 ... +5 В
Высокий уровень	15 ... 30 В
Потребление тока (станд. при 24 В DC)	10 мA
Задержка распространения сигнала для цифровых входов¹⁾
L → H	50 μs
H → L	100 μs
Задержка распространения сигнала для высокоскоростных цифровых входов ¹⁾ (высокоскоростные цифровые входы можно использовать для определения местоположения)
L → H	5 μs
H → L	50 μs
Макс. подключаемые выводы	0.5 мм²
Цифровые входы (постоянная защита от КЗ)	8 двунаправленных недифференциальных цифровых входов/выходов
Напряжение	24 В DC
Макс. нормальная загрузка для каждого цифрового выхода	500 мA
Задержка, примерно ¹⁾	150 μs
Макс. подключаемые выводы	0.5 мм²
Падение мощности	20 Вт
PE-соединение	На корпусе с болтами M5
Заземление	На корпусе с болтами M5
Размеры
Ширина	50 мм
Высота	27 мм
Глубина	226 мм
Вес, примерно	1.5 кг
Допуски	cULus (File No.: E164110)

¹⁾ Указанные задержки прохождения сигнала относятся к оборудованию . Фактическое время отклика зависит от временного периода, в который выполняется обработка цифрового входа или выхода.

Блок управления CU320, без защитного покрытия

Блок управления CU320 поддерживает в качестве стандартных следующие интерфейсы:

4 x DRIVE CLiQ сокета для связи с другими устройствами DRIVE CLiQ, такими как модули двигателя, активные линейные модули, модули датчиков и модули терминалов
1 PROFIBUS интерфейс с профилем PROFIdrive V4
8 параметризированных цифровых входов (дифференциальных)
8 параметризированных двунаправленных цифровых входов/цифровых выходов (недифференциальных), из которых 6 являются высокоскоростными цифровыми входами
1 последовательный RS232-интерфейс
1 интерфейс к основной панели оператора BOP20 ¹⁾
1 слот для карты CompactFlash, на котором хранятся микропрограмма и параметры
1 слот для установки дополнительного модуля (например, платы терминала TB30)
3 сокета для тестирования и одно базовое заземление для поддержки при вводе в эксплуатацию
1 подключение к источнику питания с использованием соединителя источника питания 24 В пост. тока
1 PE (защитное заземление) соединение
1 заземление

Экранированный штекер для защиты сигнального кабеля на дополнительном модуле расположен на блоке управления CU320.

Доступный дополнительный слот используется для расширения интерфейса для, например, включения дополнительных терминалов или для решения задач связи.

Состояние блока контроля CU320 указывается с помощью разноцветных СИДов.

Поскольку микропрограмма и параметры хранятся на подключаемой карте CompactFlash, блок управления можно заменить без необходимости в дополнительных средствах.

Блок контроля CU320 может быть установлен на стороне линейного модуля в блоковом формате с помощью внутренних скоб в линейном модуле. Блок контроля CU320 также может быть закреплен на стенке кабины управления с помощью интегрированных фиксаторов. Поскольку глубина блока контроля CU320 меньше глубины линейных модулей, доступны соответствующие разделители для увеличения глубины блока контроля CU320 до 270 мм (10,63 дюйм).

¹⁾ BOP20 не используется для станков.

Компоненты DRIVE CLiQ, например, модули двигателя и активные линейные модули, могут быть подключены к блоку управления CU320, Количество модулей зависит от требуемого уровня производительности, включая тип нагрузки и дополнительные функции.

Связь между блоком управления CU320 и подключенными компонентами осуществляется с помощью DRIVE-CLiQ.

Если для приложения необходимо несколько блоков управления, их количество можно увеличить в соответствии с требованиями. После этого блоки управления подключаются на контроллере более высокого уровня с использованием PROFIBUS с профилем PROFIdrive V4.

Интегрированные функции безопасности, такие как, например, "Безопасный контроль тормозов" (Безопасное отключение’) необходимо выбрать в двух каналах. Два цифровых входа необходимы для выполнения этой задачи.

Designation	Order No.
PROFIBUS connector
Without programming device/PC connection	6ES7972-0BA41-0XA0
With programming device/PC connection	6ES7972-0BB41-0XA0
Spacers (2 units) For increasing the depth of the CU320 Control Unit to 270 mm (10.63 in) if the brackets on the side are not to be used, but the depth still has to be 270 mm (10.63 in).	6SL3064-1BB00-0AA0
STARTER drive/commissioning tool	6SL3072-0AA00-0AG0

Код	Заказной номер	Описание	Вес (кг)	Заказать
111256	6ES7972-0BA42-0XA0	simatic dp, шинный соединитель для подключения к сети profibus до 12 мбит/с, с наклонным отводом кабеля, 15,8 x 54 x 39,5 mm (шxвxг), оконечное сопротивление с функц. изоляции, без разъёма для подключения pg	0.046	Заказать
111261	6ES7972-0BB42-0XA0	simatic dp, шинный соединитель для подключения к сети profibus до 12 мбит/с, с наклонным отводом кабеля, 15,8 x 54 x 39,5 mm (шxвxг), оконечное сопротивление с функц. изоляции, с разъёмом для подключения pg	0.051	Заказать
67522	6SL3040-0MA00-0AA1	sinamics управляющий модуль cu320 без компакт флеш карты	1.48	Заказать
67581	6SL3064-1BB00-0AA0	sinamics/sinumerik распорный держатель для 50mm управляющий модуль cu320 или ncu7x0	0.14	Заказать
67584	6SL3066-4CA00-0AA0	sinamics заглушка от пыли в разъем drive-cliq 50 штук	0.087	Заказать
67586	6SL3072-0AA00-0AG0	starter утилита для ввода в эксплуатацию для sinamics и micromaster версия v4.1 sp2 dvd для windows 2000 sp3,sp4 и windows 2003 server sp1 и windows xp prof sp1, sp2, sp3 немецкий английский испанский французский и итальянский	0.03	Заказать
