2-х, 3-х и 5-ти шпиндельные вентильные блоки используются для блокировки импульсных линий и для проверки нулевой точки измерительного преобразователя давления.
2-х и 5-ти шпиндельный вентильный блок доп. обеспечивает сборос давления со стороны измерительного преобразователя и контроль характеристики измерительного преобр. давления.
Эти вентильные блоки предназначены для установки в защитные ящики. С монтажным уголком они могут использоваться и для монтажа на стену, опору или трубы.
Измерительные преобразователи давления серии DS при использовании этих вентильных блоков могут обслуживаться и считываться с фронтальной стороны.
Вентильные блоки DN 5 предназначены для жидкостей и пара и для установки в защитные ящики.
При необходимости имеется соответствующая версия для кислорода.
Все версии вентильных блоков имеют подключение к процессу ½-14 NPT.
Соединение для измерительного преобразователя давления выполнено как фланцевое соединение по EN 61518, форма А.
B. 2-х и 5-ти шпиндельный вентильный блок дополнительно имеет вентиляционное и контрольное соединение ¼-18 NPT.
Вентили блока имеют наружнюю ходовую резьбу.
Детали | Материал | мат. No. |
|---|---|---|
Корпус | X 2 CrNiMo 17 13 2 | 1.4404/316L |
Конус | X 6 CrNiMoTi 17 12 2 | 1.4571/316Ti |
Шпиндели | X 2 CrNiMo 18 10 | 1.4404/316L |
Колпаки | X 5 CrNiMo 18 10 | 1.4401/316 |
Прокладки | PTFE | - |
Функции всех вентильных блоков:
Доп. функции 2-х или 5-ти шпиндельных вентильных блоков через вентиляционное и контрольное соединение:

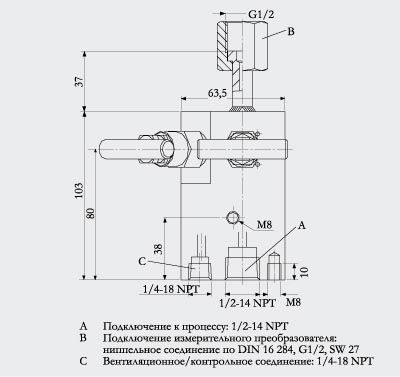

2-х шпиндельный вентильный блок DN 5 с поворотной муфтой, размеры в мм

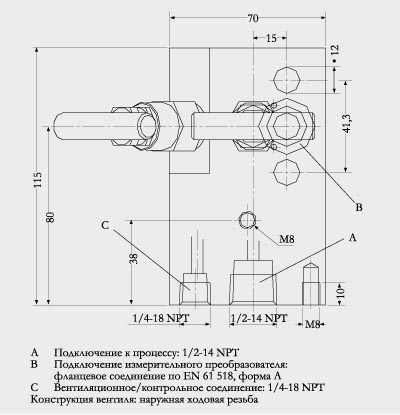

2-х шпиндельный вентильный блок DN 5, размеры в мм

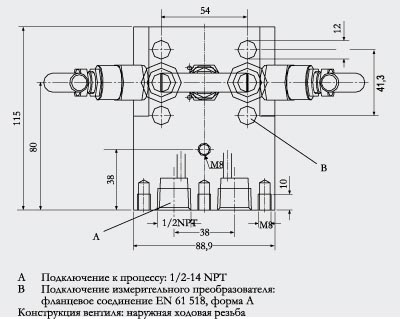

3-х шпиндельный вентильный блок DN 5, размеры в мм

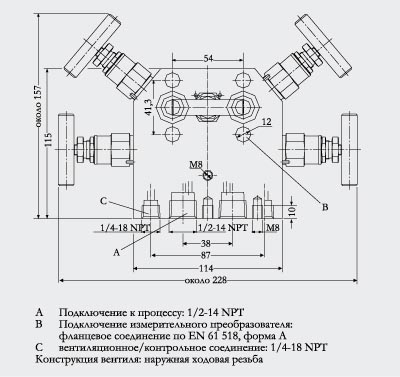

5-ти шпиндельный вентильный блок DN 5, размеры в мм

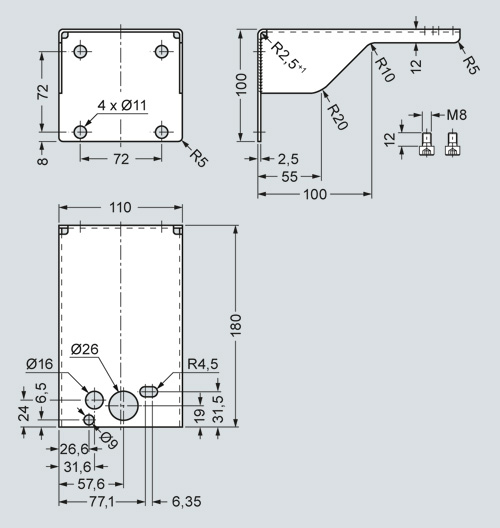

Монтажный уголок (7MF9006-6LA)/(M14) для 2-х шпиндельного вентильного блока, размеры в мм
Монтажный уголок (7MF9006-6NA)/(M17) для 3-х шпиндельного вентильного блока, размеры в мм
Монтажный уголок (7MF9006-6PA)/(M18) для 5-ти шпиндельного вентильного блока, размеры в мм
2-х шпиндельный вентильный блок DN 5 (с поворотной муфтой G1/2 или фланцевым соединением), схема
3-х шпиндельный вентильный блок DN 5, схема

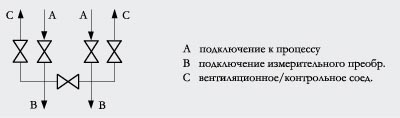

5-ти шпиндельный вентильный блок DN 5, схема
для 2-х шпиндельного вентильного блока DN 5 с фланцевым соединением
для 3-х шпиндельного и 5-ти шпиндельного вентильного блока DN 5
Шайбы Ø 10,5 по DIN 125
Плоские уплотнительные кольца из PTFE, макс. доп. 420 бар, 80 °C
О-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C
с крепежными винтами для установки на вентильный блок
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 118079 | 7MF9000-8AB | factory certificate acc. en 10204-2.2 for manifolds. | 0.3 | Заказать |
| 118080 | 7MF9000-8AD | material acceptance test certificate acc. en 10204-3.1 for manifolds | 0.3 | Заказать |
| 118096 | 7MF9006-6KA | бугели - 2 штуки для крпежа 7mf9006-6la и -6ma (m14 и m15) к трубе | 0.15 | Заказать |
| 118097 | 7MF9006-6LA | монтажный набордля вентильного блока 7mf9412-1b. и -1c. из стали , сталь 14301 для настенного монтажа или для монтажа на стойку (растр 72 mm) | 1.25 | Заказать |
| 118098 | 7MF9006-6NA | монтажный набор для вентильного блока. 7mf9412-1d*+7mf9413-1d* из стали , сталь 14301 для настенного монтажа или для монтажа на стойку (растр 72 mm) | 1.25 | Заказать |
| 71565 | 7MF9006-6PA | монтажный набор для вентильного блока. 7mf9412-1e*+7mf9413-1e* из стали , сталь 14301 для настенного монтажа или для монтажа на стойку (растр 72 mm) | 1.25 | Заказать |
| 71622 | 7MF9412-1B. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 градусов для жидкостей и газов , для фланцевого соединения датчика двухшпиндельный вентильный блок с поворотным соединением g1/2 | 2.2 | Заказать |
| 118165 | 7MF9412-1C. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 градусов для жидкостей и газов , для фланцевого соединения датчика двухшпиндельный вентильный блок с фланцевым соединением | 2.4 | Заказать |
| 118166 | 7MF9412-1D. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 градусов для жидкостей и газов , для фланцевого соединения датчика трехшпиндельный вентильный блок | 3.1 | Заказать |
| 118167 | 7MF9412-1E. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 deg c для жидкостей и газов , для фланцевого соединения датчика пятинпиндельный вентильный блок | 4.1 | Заказать |
| 71623 | 7MF9412-6AA | дополнительный набор 4 винта m10x50, din en 24014 2 o-прокладки(fpm 90) | 0.1 | Заказать |
| 118168 | 7MF9412-6BA | 2 винта m10x50,din en 24014 1 прокладка | 0.1 | Заказать |
| 71624 | 7MF9412-6CA | 2 винта , 7/16-20 unf x 2 inch ansi b 18.2.1 1 o-ring (fpm90) | 0.1 | Заказать |
| 71625 | 7MF9412-6DA | 2 винта , 7/16-20 unf x 2 inch ansi b 18.2.1 1 прокладка | 0.1 | Заказать |
| 71626 | 7MF9412-6EA | 4 винта m10x50, din en 24014 2 o-прокладки(fpm90) | 0.2 | Заказать |
| 118169 | 7MF9412-6FA | 4 винта m10x50, din en 24014 2 прокладки | 0.2 | Заказать |
| 71627 | 7MF9412-6GA | 4 винта ,7/16-20 unf x 2 inch ansi b 18.2.1 2 o-прокладки(fpm90) | 0.2 | Заказать |
| 118170 | 7MF9412-6HA | 4 винта ,7/16-20 unf x 2 inch ansi b 18.2.1 2 прокладки | 0.2 | Заказать |
