Все запорные арматуры могут крепиться на стенах, опорах (растровый размер 72 мм), а также на вертикальных и горизонтальных трубах.
Преимуществом этого является то, что при монтаже установки сначала могут крепиться запорные арматуры, а после этого подсоединяться линии измеряемого вещества и рабочего давления. В этом случае возможно, проверить все соединения на герметичность и продуть или промыть линии с тем, чтобы удалить из труб загрязнения (остатки сварки, стружку и.т.п).
Только в самом конце - после завершения работ с трубами - измерительные приборы прикручиваются к запорной арматуре.
Если необходим демонтаж измерительного прибора для технического обслуживания, то арматура и линии остаются без изменений. Необходимо лишь закрыть вентили - после этого можно снять измерительный прибор и снова его поставить после проведения технического обслуживания.
Для газов флюидной группы 1 и жидкостей флюидной группы 1; отвечают требованиям согласно статье 3, раздел 3 (хорошая инженерная практика).
Фланцевое соединение вентильного блока измерительного преобразователя давления было изменено согласно новому стандарту DIN EN 61518. В качестве соединительной резьбы в колпачках измерительного преобразователя давления разрешена только 7/16‑20 UNF.
Поэтому вентильные блоки для винтов M12 вкл. принадлежности были исключены.

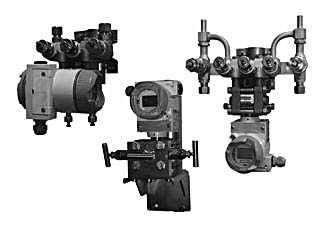

Измерительный преобразователь дифференциального давления SITRANS P с двойным запорным клапаном , краном переключения или вентильным блоком с тремя шпинделями
Измерительный преобразователь дифференциального давления SITRANS P с трехходовым вентильным блоком, краном переключения пониженного давления или комбинацией вентильного блока DN 5/DN 8
Измерительный преобразователь дифференциального давления SITRANS P, смонтированный в защитном ящике (поставляется по запросу)
Измерительный преобразователь давления SITRANS P, смонтированный на комбинацию вентилей „Monoflange“ для прямого подсоединения к фланцевому соединению (поставка по запросу)
измерительные преобразователи | запорные вентиля общего назначения | запорные вентили специального назначения | ||
|---|---|---|---|---|
измерительные преобразователи для избыточного и абсолютного давления с подключением к процессу G½" с внешней резьбой SITRANS P, Z серии SITRANS P300 SITRANS P DS III и MK II серии 7MF40..-...0.-.... и | запорные вентили/двойные запорные вентили по DIN 16270, DIN 16271 и DIN 16272 7MF9401-7.. и 7MF9401-8.. |
| двойной запорный вентиль DN 5 для перехода ½-NPT-F G½ на нипельное соединение 7MF9011-4EA |
|
2-шпиндельный вентильный блок DN 5 для установки в защитный ящик 7MF9412-1B |
| |||
2-ходовой вентильный блок, DN 5, кованая версия 7MF9401-2.. |
| |||
измерительные преобразователи для избыточного и абсолютного давления с подключением к процессу с внутренней резьбой G½"-14 NPT e.g. SITRANS P Z серии 7MF1564-.....-.H.. SITRANS P300 SITRANS P DS III и MK II серии 7MF40..-...1.-.... и | двойной запорный вентиль DN 5 7MF9011-4FA and 7MF9011-4GA |
| двойной запорный вентиль DN 5 для подключения к процессу ½-NPT 7MF9011-4DA |
|
измерительные преобразователи для абсолютного давления с подключением к процессу IEC 61518 e.g. SITRANS P DS III series | 2-шпиндельный вентильный блок DN 5 7MF9411-5A. |
| 2-шпиндельный вентильный блок DN 5 для установки в защитный ящик 7MF9412-1C. |
|
2-ходовой вентильный блок, DN 5, кованая версия 7MF9401-2E. и 7MF9401-2F. |
| |||
измерительные преобразователи для дифференциального давления с подключением к процессу согласно IEC 61518 e.g. SITRANS P DS III series | для 3/5-шпиндельных вентильных блоков DN 5 7MF9411-5B. and 7MF9411-5C. |
| 3-ходовой вентильный блок, DN 5, кованая версия 7MF9410-1.. |
|
5-ходовой вентильный блок, DN 5, кованая версия 7MF9410-3.. |
| |||
PN 100 краны переключения 7MF9004-... |
| 3-ходовой вентильный блок, DN 8, кованая версия 7MF9416-1.. и 7MF9416-2.. |
| |
комбинация вентильных блоков DN 5/DN 8 для измерения паров 7MF9416-6.. |
| |||
комбинация вентильных блоков DN 8 для измерения паров 7MF9416-4.. |
| |||
вентильные блоки для DN 5 для установки в защитный ящик 7MF9412-1D. и 7MF9412-1E. |
| |||
вентильные блоки для вертикальных линий активного давления 7MF9413-1.. |
| |||
кран переключения пониженного давления 7MF9004-4.. |
|
