The (7MF9412-1..) 2-spindle, 3-spindle and 5-spindle valve manifolds are used to shut off the differential pressure lines and to check the transmitter zero.
The 2-spindle and the 5-spindle valve manifold also enable venting on the transmitter side and checking of the pressure transmitter characteristic.

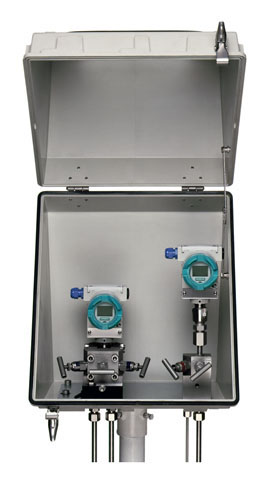

These valve manifolds are primarily designed for mounting in protective boxes. However, using a mounting bracket, they can also be used for wall, frame or pipe mounting.
Transmitters of the DS series can be operated and read from the front when using these valve manifolds.
The valve manifolds DN 5 are designed for liquids and vapors and for installing in protective boxes.
Each is available in a version for oxygen on request
All versions of the spindle valve manifolds have a process connection ½-14 NPT.
The connection for the pressure transmitter is always designed as a flange connection to IEC 61518, Form A.
The 2-spindle and the 5-spindle valve manifold have in addition a vent and test connection ¼-18 NPT.
The valves have an external spindle thread.
Materials used:
Component | Material | Mat. No. |
|---|---|---|
Enclosure | X 2 CrNiMo 17 13 2 | 1.4404/316L |
Cones | X 6 CrNiMoTi 17 12 2 | 1.4571/316Ti |
Spindles | X 2 CrNiMo 18 10 | 1.4404/316L |
Head parts | X 5 CrNiMo 18 10 | 1.4401/316 |
Packings | PTFE | - |
Permissible operating pressure as a function of the permissible operating temperature
Functions of all valve manifolds:
Additional functions of the 2-spindle and 5-spindle valve manifolds through the vent and test connection:
2-spindle valve manifold DN 5 (7MF9412-1B..) with rotating sleeve, dimensions in mm
2-spindle valve manifold DN 5 (7MF9412-1C..), dimensions in mm
3-spindle valve manifold DN 5 (7MF9412-1D..), dimensions in mm
5-spindle valve manifold DN 5 (7MF9412-1E..), dimensions in mm
Mounting bracket (7MF9006-6LA)/(M14) for 2-spindle valve manifolds, dimensions in mm
Mounting bracket (7MF9006-6NA)/(M17) for 3-spindle valve manifolds, dimensions in mm
Mounting bracket (7MF9006-6PA)/(M18) for 5-spindle valve manifolds, dimensions in mm
2-spindle valve manifold DN 5 (with rotating sleeve G½ or flange connection), connections
3-spindle valve manifold DN 5, connections
5-spindle valve manifold DN 5, connections
2-spindle valve manifold DN 5 with flange connection
for 3-spindle and 5-spindle valve manifold DN 5
Washers Ø 10.5 to DIN 125
Flat gaskets made of PTFE, max. permissible 420 bar (6092 psi), 80 °C (176 °F)
O-ring to DIN 3771, 20 x 2.65 – S – FPM90, max. permissible 420 bar (6092 psi), 120 °C (248 °F)
Note: Flange connection with M10 screws only permissible up to PN 160 (2321 psi)!
With bolts for mounting on valve manifold
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 118079 | 7MF9000-8AB | factory certificate acc. en 10204-2.2 for manifolds. | 0.3 | Заказать |
| 118080 | 7MF9000-8AD | material acceptance test certificate acc. en 10204-3.1 for manifolds | 0.3 | Заказать |
| 118094 | 7MF9006-6EA | монтажная плата для вентильных блоков, из оцинкованного металлического листа, сталь 1.0122 для настенного монтажа или для монтажа на стойку (растр72 x 72 mm) | 0.5 | Заказать |
| 118096 | 7MF9006-6KA | бугели - 2 штуки для крпежа 7mf9006-6la и -6ma (m14 и m15) к трубе | 0.15 | Заказать |
| 118097 | 7MF9006-6LA | монтажный набордля вентильного блока 7mf9412-1b. и -1c. из стали , сталь 14301 для настенного монтажа или для монтажа на стойку (растр 72 mm) | 1.25 | Заказать |
| 118098 | 7MF9006-6NA | монтажный набор для вентильного блока. 7mf9412-1d*+7mf9413-1d* из стали , сталь 14301 для настенного монтажа или для монтажа на стойку (растр 72 mm) | 1.25 | Заказать |
| 71565 | 7MF9006-6PA | монтажный набор для вентильного блока. 7mf9412-1e*+7mf9413-1e* из стали , сталь 14301 для настенного монтажа или для монтажа на стойку (растр 72 mm) | 1.25 | Заказать |
| 71622 | 7MF9412-1B. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 градусов для жидкостей и газов , для фланцевого соединения датчика двухшпиндельный вентильный блок с поворотным соединением g1/2 | 2.2 | Заказать |
| 118165 | 7MF9412-1C. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 градусов для жидкостей и газов , для фланцевого соединения датчика двухшпиндельный вентильный блок с фланцевым соединением | 2.4 | Заказать |
| 118166 | 7MF9412-1D. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 градусов для жидкостей и газов , для фланцевого соединения датчика трехшпиндельный вентильный блок | 3.1 | Заказать |
| 118167 | 7MF9412-1E. | вентильный блок для монтажа в защитный бокс ; материал: из нерж.стали сталь 1.4404; max. давление 420 bar при 120 deg c для жидкостей и газов , для фланцевого соединения датчика пятинпиндельный вентильный блок | 4.1 | Заказать |
| 71623 | 7MF9412-6AA | дополнительный набор 4 винта m10x50, din en 24014 2 o-прокладки(fpm 90) | 0.1 | Заказать |
| 118168 | 7MF9412-6BA | 2 винта m10x50,din en 24014 1 прокладка | 0.1 | Заказать |
| 71624 | 7MF9412-6CA | 2 винта , 7/16-20 unf x 2 inch ansi b 18.2.1 1 o-ring (fpm90) | 0.1 | Заказать |
| 71625 | 7MF9412-6DA | 2 винта , 7/16-20 unf x 2 inch ansi b 18.2.1 1 прокладка | 0.1 | Заказать |
| 71626 | 7MF9412-6EA | 4 винта m10x50, din en 24014 2 o-прокладки(fpm90) | 0.2 | Заказать |
| 118169 | 7MF9412-6FA | 4 винта m10x50, din en 24014 2 прокладки | 0.2 | Заказать |
| 71627 | 7MF9412-6GA | 4 винта ,7/16-20 unf x 2 inch ansi b 18.2.1 2 o-прокладки(fpm90) | 0.2 | Заказать |
| 118170 | 7MF9412-6HA | 4 винта ,7/16-20 unf x 2 inch ansi b 18.2.1 2 прокладки | 0.2 | Заказать |
