НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Вентиляционная арматура FAN-CS и FAN-CB предназначена для охлаждения контрольно-управляющих устройств, а также удаления взрывоопасных и агрессивных газов из них, для монтажа в системах приточной и вытяжной вентиляции, установленных для удаления газообразных (пылеобразных) горючих и негорючих сред. Вентиляционная арматура FAN-CS и FAN-CB так же применяется на станциях перезарядки аккумуляторов, в вытяжных шкафах. Вентиляционная арматура FAN-CS и FAN-CB может устанавливаться снаружи, внутри корпуса, контрольно-управляющих устройств, а также в помещении, в котором они установлены.
Взрывозащищенные вентиляторы состоят из вращающихся и неподвижных частей. Корпус изготовлен из листовой стали, окрашенной в черный цвет. В конструкции вентиляционной арматуры используются электродвигатели с видом защиты «взрывонепроницаемая оболочка». Электродвигатели вентиляторов следует оснастить устройством защиты от перегрузки по току.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: |
-60...+40/+55/+70 |
| Напряжение питания, В | ~220/380 (50/60Гц) |
| Материал корпуса: | Сталь сантистатическим противокоррозийным полимерно-эпоксидным покрытием, воздухозабор выполнен из гальванизированного стального листа сантистатическим противокоррозийным полимерно-эпоксидным покрытием |
| Резьба на присоединительных отверстиях: | 2 присоединительных отверстия c трубной конической резьбой 1"Rc |
| Класс защиты от поражения электрическим током: |
I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |

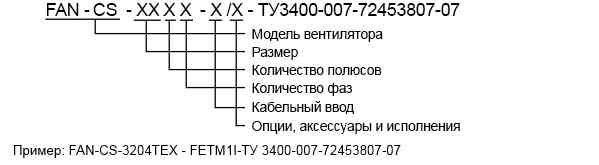

| Код | Артикул | Описание | Мощность | Мотор / полюса | Масса | Заказать |
|---|---|---|---|---|---|---|
| 285038 | FAN-CB-2302MEX | Производительность 1260 м3/ч. Уровень шума 84 Дб | 370 | однофазный / 2 | 12 | Заказать |
| 285039 | FAN-CB-2302TEX | Производительность 2300 м3/ч. Уровень шума 89 Дб | 750 | трехфазный / 2 | 19 | Заказать |
| 285040 | FAN-CB-2402TEX | Производительность 2800 м3/ч. Уровень шума 90 Дб | 1100 | трехфазный / 2 | 21 | Заказать |
| 285031 | FAN-CS-3204TEX | Производительность 1550 м3/ч. Уровень шума 79 Дб | 250 | трехфазный / 4 | 20 | Заказать |
| 285032 | FAN-CS-3304TEX | Производительность 1950 м3/ч. Уровень шума 79 Дб | 550 | трехфазный / 4 | 32 | Заказать |
| 285033 | FAN-CS-3404TEX | Производительность 2450 м3/ч. Уровень шума 82 Дб | 750 | трехфазный / 4 | 39 | Заказать |
| 285034 | FAN-CS-3504TEX | Производительность 3540 м3/ч. Уровень шума 85 Дб | 150 | трехфазный / 4 | 40 | Заказать |
| 285035 | FAN-CS-3604TEX | Производительность 5760 м3/ч. Уровень шума 90 Дб | 2200 | трехфазный / 4 | 55 | Заказать |
| 285036 | FAN-CS-3704TEX | Производительность 6715 м3/ч. Уровень шума 94 Дб | 3000 | трехфазный / 4 | 73 | Заказать |
| 285037 | FAN-CS-3804TEX | Производительность 9300 м3/ч. Уровень шума 96 Дб | 7500 | трехфазный / 4 | 123 | Заказать |
