ЖКУ и ГКУ серии 33 Уличные светильники производства РК-Люкс

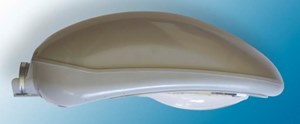

Уличные светильники типа ЖКУ и ГКУ серии 33
  • Уличные светильники типа ЖКУ и ГКУ серии 33
  • Уличные светильники типа ЖКУ и ГКУ серии 33--

Файлы

Уличные светильники типа ЖКУ и ГКУ серии 33 Уличные светильники типа ЖКУ и ГКУ серии 33
Назначение
Уличные светильники серии ЖКУ и ГКУ предназначены для освещения улиц, автомобильных дорог, внутриквартального освещения и других целей наружного освещения.
Особенности конструкции
Корпус и крышка светильника выполнены из термостойкой и ударопрочной пластмассы. Корпус – несущий, с закладными крепежными хомутами на стандартные консоли до 55 мм диаметром. ПРА монтируется на узлы крепления в корпусе. Минимизация размеров светильника при значительном снижении веса (при использовании электронного ПРА вес светильника составляет около 2.5 кг), создание системы быстрого подключения и фиксации светильника на опоре позволили:
  • использовать подвесные конструкций, легкие опоры, возможно увеличение вылета консолей;
  • отказаться от ремонта светильника на опоре;
  • заменять блок или светильник целиком на исправный;
  • использовать конструкций «ломающихся» опор с обслуживанием без вышки.
  • применение патрона PGX. Патрон имеет защиту от выкручивания, применяемую в местах с повышенной вибрацией (мосты, трамвайный и троллейбусные пути).

Таблица выбора светильника
Наименование
Тип лампы
Мощность, Вт
Световой поток, лм
ЖКУ 33-70
ДНАЗ Reflux 70-2/G
70
5600
ЖКУ 33-70 S
ДНАЗ Reflux S 70-2/G
70
6400
ЖКУ 33-100
ДНАЗ Reflux 100-2/G
100
9000
ЖКУ 33-100 S
ДНАЗ Reflux S 100-2/G
100
10200
ЖКУ 33-150
ДНАЗ Reflux 150-2/G
150
14500
ЖКУ 33-150 S
ДНАЗ Reflux S 150-2/G
150
16700
ЖКУ 33-250
ДНАЗ Reflux 250-2/G
250
26500
ЖКУ 33-250 S
ДНАЗ Reflux S 250-2/G
250
3200
ГКУ 33-70
ДРИЗ Reflux 70-2/G
70
5500
ГКУ 33-150
ДРИЗ Reflux 150-2/G
150
11000
ГКУ 33-250
ДРИЗ Reflux 250-2/G
250
22000

Структура условного обозначения
Светильник (X1) (X2) (X3) 33- (X4) (X5)- (X6).(X7) «Рефлакс».

X1. Тип источника света:
 Г – лампа металлогалогенная
 Ж – лампа натриевая;
X2. Способ установки светильника:
К – консольный.
X3. Тип светильника:
У – уличный.
X4. Мощность применяемого источника света, Вт: – 70, 100, 150, 250.
X5. Тип горелки: S – супер (горелка с повышенной светоотдачей).
X6. Тип балласта:
        002 серия – светильник с электромагнитным ПРА.
        012 серия – светильник с электронным ПРА.
        022 серия – светильник с управлением мощностью лампы по  существующим силовым проводам. Принцип действия будет описан ниже.
X7. Тип патрона: по умолчанию 01G – патрон PGX. По желанию заказчика светильник может быть укомплектован патронами E-40, Е-27.

Пример обозначения: ГКУ 33-100-022.01G «Рефлакс»



Код Артикул Тип лампы Мощность Световой поток Заказать
313625 ГКУ 33-150 ДРИЗ Reflux 150-2/G 150 11000 Заказать
313626 ГКУ 33-250 ДРИЗ Reflux 250-2/G 250 22000 Заказать
313624 ГКУ 33-70 ДРИЗ Reflux 70-2/G 70 5500 Заказать
313618 ЖКУ 33-100 ДНАЗ Reflux 100-2/G 100 9000 Заказать
313619 ЖКУ 33-100 S ДНАЗ Reflux S 100-2/G 100 10200 Заказать
313620 ЖКУ 33-150 ДНАЗ Reflux 150-2/G 150 14500 Заказать
313621 ЖКУ 33-150 S ДНАЗ Reflux S 150-2/G 150 16700 Заказать
313622 ЖКУ 33-250 ДНАЗ Reflux 250-2/G 250 26500 Заказать
313623 ЖКУ 33-250 S ДНАЗ Reflux S 250-2/G 250 3200 Заказать
313616 ЖКУ 33-70 ДНАЗ Reflux 70-2/G 70 5600 Заказать
313617 ЖКУ 33-70 S ДНАЗ Reflux S 70-2/G 70 6400 Заказать
;
