NL1-63 Дифференциальные выключатели производства chint

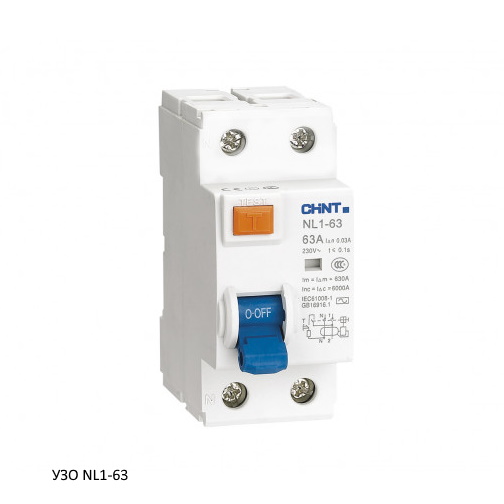

УЗО NL1-63
  • УЗО NL1-63
  • УЗО NL1-63
  • УЗО NL1-63_

Область применения УЗО

Эти устройства защитного отключения УЗО имеют широкое распространение в строительстве жилых массивов, применяется во многих отраслях промышленности. Они обладают свойством быстрого реагирования, защищают людей от удара током при случайном прикосновении к неизолированным токоведущим частям оборудования. Кроме того, автоматы надежно и качественно предохранят от возникновении пожаров из-за нарушения изоляции.

Особенности УЗО серии NL1-63 CHINT

Устройство защитного отключения NL1-63 выпускается на номинальные токи 25, 40 и 63 A.
При величине рабочего тока более 63 А, существуют аппараты серии УЗО NL1-100, выпускаемые компанией CHINT.
Механическая и электрическая износостойкость аппаратов УЗО составляет 2000 циклов включения/выключения, что обеспечивает надежную защиту.
Подключение их к электроцепи проводится с помощью проводов и шин типа PIN или FORK, установка производится на монтажную рейку.

Как выбрать УЗО

Значение утечки тока играет немаловажную роль при выборе устройства:

В ванных, банях для защиты от тока утечки - модели 10 мА.
Для защиты от прикосновения к нарушенной изоляции – модели 30 мА.
Для защиты от незаземленного источника – модели 100 мА.
Для защиты от нарушения и воспламенения изоляции – модели 300 мА.
Технические характеристики
Электротехнические характеристики
Номинальное напряжение изоляции Ui, B
500
Количество полюсов
2, 4
Номинальный ток In (А)
6-63
Частота тока (Гц)
50/60
Тип
АС-защита только от синусоидальных переменных токов
А-защита от синусоидальных переменных токов, так и от пульсирующих постоянных токов утечки
AC, A, AC-G, A-G, AC-S
Номинальное рабочее напряжение переменного тока Ue (В):
230/400
Номинальный отключающий дифференциальный ток, А
0.03, 0.1, 0.3
Номинальный отключающий дифференциальный ток отключения и включения, А
500, 630, 1000

Эксплуатационные характеристики
Степень защиты (IP)
IP20
Диапазон рабочих температур, С
-25...+40

Габаритные и установочные размеры, мм (ШхВхГ)
     2P
   36х86х78
4P
72х86х78


Код Артикул Описание Заказать
413761 200212 УЗО NL1-63 6kA 2P 25A 30mA тип AC (R)(CHINT) Заказать
413762 200213 УЗО NL1-63 6kA 2P 40A 30mA тип AC (R)(CHINT) Заказать
413763 200214 УЗО NL1-63 6kA 2P 63A 30mA тип AC (R)(CHINT) Заказать
413767 200215 УЗО NL1-63 6kA 2P 25A 100mA тип AC (R)(CHINT) Заказать
413768 200216 УЗО NL1-63 6kA 2P 40A 100mA тип AC (R)(CHINT) Заказать
413769 200217 УЗО NL1-63 6kA 2P 63A 100mA тип AC (R)(CHINT) Заказать
413773 200218 УЗО NL1-63 6kA 2P 25A 300mA тип AC (R)(CHINT) Заказать
413774 200219 УЗО NL1-63 6kA 2P 40A 300mA тип AC (R)(CHINT) Заказать
413775 200220 УЗО NL1-63 6kA 2P 63A 300mA тип AC (R)(CHINT) Заказать
413764 200223 УЗО NL1-63 6kA 4P 25A 30mA тип AC (R)(CHINT) Заказать
413765 200224 УЗО NL1-63 6kA 4P 40A 30mA тип AC (R)(CHINT) Заказать
413766 200225 УЗО NL1-63 6kA 4P 63A 30mA тип AC (R)(CHINT) Заказать
413770 200226 УЗО NL1-63 6kA 4P 25A 100mA тип AC (R)(CHINT) Заказать
413771 200227 УЗО NL1-63 6kA 4P 40A 100mA тип AC (R)(CHINT) Заказать
413772 200228 УЗО NL1-63 6kA 4P 63A 100mA тип AC (R)(CHINT) Заказать
413776 200229 УЗО NL1-63 6kA 4P 25A 300mA тип AC (R)(CHINT) Заказать
413777 200230 УЗО NL1-63 6kA 4P 40A 300mA тип AC (R)(CHINT) Заказать
413778 200231 УЗО NL1-63 6kA 4P 63A 300mA тип AC (R)(CHINT) Заказать
413760 200823 УЗО NL1-63 6kA 2P 16A 10mA тип AC (R)(CHINT) Заказать
413759 200824 УЗО NL1-63 6kA 2P 16A 10mA тип A (R)(CHINT) Заказать
413758 200825 УЗО NL1-63 10kA 2P 16A 10mA тип AC (R)(CHINT) Заказать
413757 200826 УЗО NL1-63 10kA 2P 16A 10mA тип A (R)(CHINT) Заказать
;
