Пластиковые распределительные щиты для настенного монтажа со степенью защиты IP40 производства Tekfor

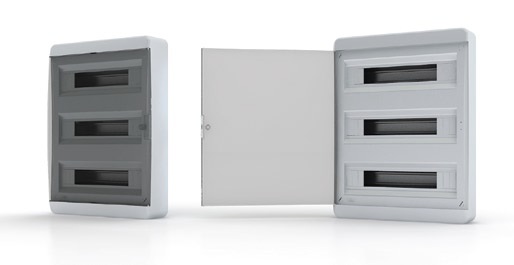

Пластиковый распределительный щит со степенью защиты IP40 в разборе
  • Пластиковый распределительный щит со степенью защиты IP40 в разборе

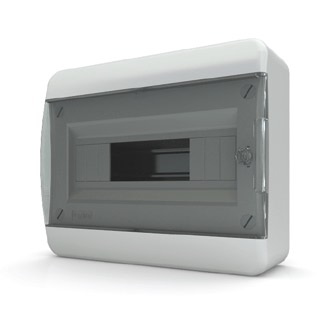

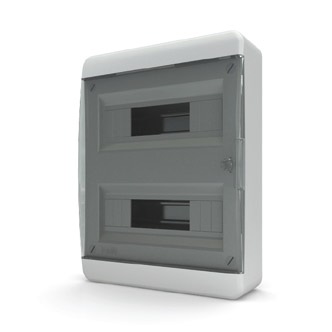

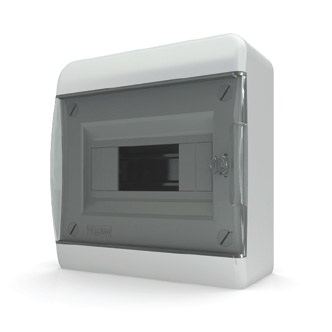

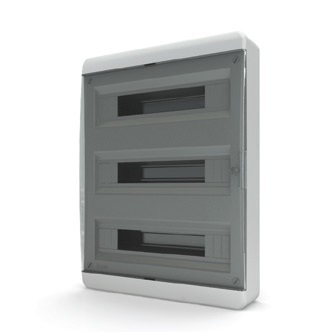

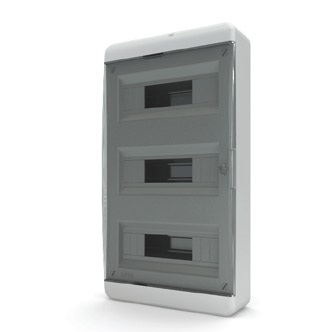

  • Пластиковый распределительный щит со степенью защиты IP40
  • BNK 40-12-1
  • BNK 40-24-1
  • BNK 40-36-1
  • BNK 40-54-1
  • BNK 40-08-03

Файлы

Техническая информация по пластиковым распеделительным щитам Tekfor Техническая информация по пластиковым распеделительным щитам Tekfor
Назначение:

Для настенного монтажа в помещениях разного назначения и используются для установки модульных устройств на DIN-рейку.

Особенности:
Выдавливаемые отверстия для подведения кабеля с боку выполнены с внутренней стороны, что позволяет сохранить гладкой внешнюю поверхность щита. Отверстие для подведения кабеля сбоку tekfor Пластиковые быстро закручиваемые винты крышки щита. Пластиковые винты tekfor
Дверца имеет возможность установки замка для ограничения доступа в щит. Замок на дверце tekfor Клеммы PE/N защищены от прикосновения. Клеммы защищены от проникновения
Корпус имеет четыре точки крепления к стене. Также для точного монтажа имеется разметка крепежных отверстий с задней стороны щитка. Точки крепления корпуса шкафа Tekfor Простое и быстрое изменение направления открытия дверцы путем переворачивания крышки. Направление открытия дверцы шкафа Tekfor
Щитки оснащены соединяемыми кронштейнами для крепления DIN-рейки, что позволяет проводить монтаж на стенде. Кронштейны для крепления DIN-рейки На днище имеются выдавливаемые отверстия для подведения кабеля. Отверстия для подведения кабеля на днице щитка Tekfor
Крышка щитка имеет выдавливаемые элементы под модульные устройства, для изменения числа устанавливаемых модулей

Крышка щитка с выдавливаемыми элементами



  • Степень защиты IP40
  • Класс электроизоляции II
  • Цвет белый RAL 9016
  • Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1))
  • Рабочие температуры от –25 °С до +60 °С
  • Межосевое расстояние между рядами 150 мм
  • Максимальная высота модульных устройств для установки в щит 53 мм
  • Используемый размер оцинкованной DIN-рейки 35х7,5 мм
  • Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670)
XXX XX-XX-X
X

Вид щита:

  • N — навесной
  • V — встраиваемый
X
Цвет дверцы:
  • K — прозрачный черный,
  • Z — прозрачный зеленый,
  • O — прозрачный оранжевый,
  • S — прозрачный синий,
  • N — непрозрачный в цвет корпуса
XX Степень защиты IP (IP65 или IP40)
XX Количество устанавливаемых модулей
X Номер комплектации щита*
*Комплектации

Комплектация 1:

  • заглушки отверстий крепления щита
  • оцинкованная DIN-рейка
  • кронштейны для крепления DIN-рейки
  • клеммные шины две
  • держатель клеммных шин
  • заглушка модульная для пустых модулей
Комплектация 2:
  • заглушки отверстий крепления щита
  • оцинкованная DIN-рейка
  • кронштейны для крепления DIN-рейки
  • заглушка модульная для пустых модулей
Комплектация 3:
  • заглушки отверстий крепления щита
  • заглушка модульная для пустых модулей
Код Артикул Описание Заказать
203796 BNK 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная черная дверца Заказать
203801 BNK 40-08-2 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная черная дверца Заказать
203806 BNK 40-08-3 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная черная дверца Заказать
203811 BNK 40-08-4 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная черная дверца Заказать
203816 BNK 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная черная дверца Заказать
203821 BNK 40-12-2 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная черная дверца Заказать
203826 BNK 40-12-3 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная черная дверца Заказать
203831 BNK 40-12-4 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная черная дверца Заказать
203836 BNK 40-24-1 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная черная дверца Заказать
203841 BNK 40-24-2 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная черная дверца Заказать
203846 BNK 40-24-3 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная черная дверца Заказать
203851 BNK 40-24-4 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная черная дверца Заказать
203856 BNK 40-36-1 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная черная дверца Заказать
203861 BNK 40-36-2 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная черная дверца Заказать
203866 BNK 40-36-3 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная черная дверца Заказать
203871 BNK 40-36-4 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная черная дверца Заказать
203876 BNK 40-54-1 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная черная дверца Заказать
203881 BNK 40-54-2 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная черная дверца Заказать
203886 BNK 40-54-3 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная черная дверца Заказать
203891 BNK 40-54-4 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная черная дверца Заказать
203800 BNN 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, непрозрачная белая дверца Заказать
203805 BNN 40-08-2 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, непрозрачная белая дверца Заказать
203810 BNN 40-08-3 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, непрозрачная белая дверца Заказать
203815 BNN 40-08-4 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, непрозрачная белая дверца Заказать
203820 BNN 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, непрозрачная белая дверца Заказать
203825 BNN 40-12-2 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, непрозрачная белая дверца Заказать
203830 BNN 40-12-3 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, непрозрачная белая дверца Заказать
203835 BNN 40-12-4 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, непрозрачная белая дверца Заказать
203840 BNN 40-24-1 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, непрозрачная белая дверца Заказать
203845 BNN 40-24-2 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, непрозрачная белая дверца Заказать
203850 BNN 40-24-3 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, непрозрачная белая дверца Заказать
203855 BNN 40-24-4 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, непрозрачная белая дверца Заказать
203860 BNN 40-36-1 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, непрозрачная белая дверца Заказать
203865 BNN 40-36-2 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, непрозрачная белая дверца Заказать
203870 BNN 40-36-3 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, непрозрачная белая дверца Заказать
203875 BNN 40-36-4 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, непрозрачная белая дверца Заказать
203880 BNN 40-54-1 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, непрозрачная белая дверца Заказать
203885 BNN 40-54-2 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, непрозрачная белая дверца Заказать
203890 BNN 40-54-3 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, непрозрачная белая дверца Заказать
203895 BNN 40-54-4 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, непрозрачная белая дверца Заказать
203798 BNO 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203803 BNO 40-08-2 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203808 BNO 40-08-3 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203813 BNO 40-08-4 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203818 BNO 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203823 BNO 40-12-2 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203828 BNO 40-12-3 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203833 BNO 40-12-4 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203838 BNO 40-24-1 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203843 BNO 40-24-2 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203848 BNO 40-24-3 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203853 BNO 40-24-4 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203858 BNO 40-36-1 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203863 BNO 40-36-2 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203868 BNO 40-36-3 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203873 BNO 40-36-4 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203878 BNO 40-54-1 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203883 BNO 40-54-2 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203888 BNO 40-54-3 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203893 BNO 40-54-4 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная оранжевая дверца Заказать
203799 BNS 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная синяя дверца Заказать
203804 BNS 40-08-2 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная синяя дверца Заказать
203809 BNS 40-08-3 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная синяя дверца Заказать
203814 BNS 40-08-4 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная синяя дверца Заказать
203819 BNS 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная синяя дверца Заказать
203824 BNS 40-12-2 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная синяя дверца Заказать
203829 BNS 40-12-3 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная синяя дверца Заказать
203834 BNS 40-12-4 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная синяя дверца Заказать
203839 BNS 40-24-1 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная синяя дверца Заказать
203844 BNS 40-24-2 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная синяя дверца Заказать
203849 BNS 40-24-3 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная синяя дверца Заказать
203854 BNS 40-24-4 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная синяя дверца Заказать
203859 BNS 40-36-1 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная синяя дверца Заказать
203864 BNS 40-36-2 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная синяя дверца Заказать
203869 BNS 40-36-3 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная синяя дверца Заказать
203874 BNS 40-36-4 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная синяя дверца Заказать
203879 BNS 40-54-1 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная синяя дверца Заказать
203884 BNS 40-54-2 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная синяя дверца Заказать
203889 BNS 40-54-3 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная синяя дверца Заказать
203894 BNS 40-54-4 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная синяя дверца Заказать
203797 BNZ 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203802 BNZ 40-08-2 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203807 BNZ 40-08-3 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203812 BNZ 40-08-4 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203817 BNZ 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203822 BNZ 40-12-2 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203827 BNZ 40-12-3 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203832 BNZ 40-12-4 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203837 BNZ 40-24-1 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203842 BNZ 40-24-2 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203847 BNZ 40-24-3 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203852 BNZ 40-24-4 ЩРН-П-24 Щит навесной 24 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203857 BNZ 40-36-1 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203862 BNZ 40-36-2 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203867 BNZ 40-36-3 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203872 BNZ 40-36-4 ЩРН-П-36 Щит навесной 36 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203877 BNZ 40-54-1 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203882 BNZ 40-54-2 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203887 BNZ 40-54-3 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203892 BNZ 40-54-4 ЩРН-П-54 Щит навесной 54 модуля(ей) IP40, прозрачная зеленая дверца Заказать
203788 CNK 40-06-1 ЩРН-П-6 Щит навесной 6 модуля(ей) IP40, прозрачная черная дверца Заказать
203790 CNK 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, прозрачная черная дверца Заказать
203792 CNK 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, прозрачная черная дверца Заказать
203794 CNK 40-18-1 ЩРН-П-18 Щит навесной 18 модуля(ей) IP40, прозрачная черная дверца Заказать
203789 CNN 40-06-1 ЩРН-П-6 Щит навесной 6 модуля(ей) IP40, непрозрачная белая дверца Заказать
203791 CNN 40-08-1 ЩРН-П-8 Щит навесной 8 модуля(ей) IP40, непрозрачная белая дверца Заказать
203793 CNN 40-12-1 ЩРН-П-12 Щит навесной 12 модуля(ей) IP40, непрозрачная белая дверца Заказать
203795 CNN 40-18-1 ЩРН-П-18 Щит навесной 18 модуля(ей) IP40, непрозрачная белая дверца Заказать
;
