Шины соединительные наборные ШСН 63A и 100А PIN (штырь) производства TDM ELECTRIC

ШСН Шины соединительные наборные
  • ШСН Шины соединительные наборные
  • Шины соединительные наборные ШСН
Назначение:
  • Предназначены для удобного и безопасного расключения потенциала групп модульной аппаратуры.
Применение:
  • В шкафах, щитах, сборках.
Конструкция:
  • Токоведущая медная часть шины залита в термостойкий пластик. По краям шины в пластике сделаны пазы, при помощи которых, имеется возможность соединения двух и более шин в единую конструкцию.
Материалы:
  • Токоведущая часть шин изготовлена из электротехнической меди марки М1.
  • Изолирующий профиль изготовлен из самозатухающего пластика, не поддерживающего горение.
Преимущества:
  • Наборная конструкция позволяет реализовать 68 вариантов электрических соединений модульных конструкций.
  • Нет необходимости изолирования концевых кромок, что сокращает время монтажа.
  • Высокая температура эксплуатации изолирующего профиля (до +120 °С).
  • Наличие универсального бокового замка позволяет соединять шины в продольную конструкцию без дополнительного инструмента.
Код Артикул Описание Заказать
429926 SQ0802-0301 Шина соединительная наборная ШСН 1П 63А 2PIN(тип A) TDM Заказать
429927 SQ0802-0302 Шина соединительная наборная ШСН 1П 63А 3PIN(тип A) TDM Заказать
429928 SQ0802-0303 Шина соединительная наборная ШСН 1П 63А 6PIN(тип A) TDM Заказать
429929 SQ0802-0304 Шина соединительная наборная ШСН 1П 63А 6PIN(тип B) TDM Заказать
429930 SQ0802-0305 Шина соединительная наборная ШСН 1П 63А 10PIN(тип B) TDM Заказать
429931 SQ0802-0306 Шина соединительная наборная ШСН 1П 63А 12PIN(тип B) TDM Заказать
429932 SQ0802-0307 Шина соединительная наборная ШСН 2П 63А 2x2PIN(тип A) TDM Заказать
429933 SQ0802-0308 Шина соединительная наборная ШСН 2П 63А 2x2PIN(тип B) TDM Заказать
429934 SQ0802-0309 Шина соединительная наборная ШСН 2П 63А 3x2PIN(тип A) TDM Заказать
429935 SQ0802-0310 Шина соединительная наборная ШСН 2П 63А 4x2PIN(тип A) TDM Заказать
429936 SQ0802-0311 Шина соединительная наборная ШСН 2П 63А 5x2PIN(тип A) TDM Заказать
429937 SQ0802-0312 Шина соединительная наборная ШСН 2П 63А 6x2PIN(тип A) TDM Заказать

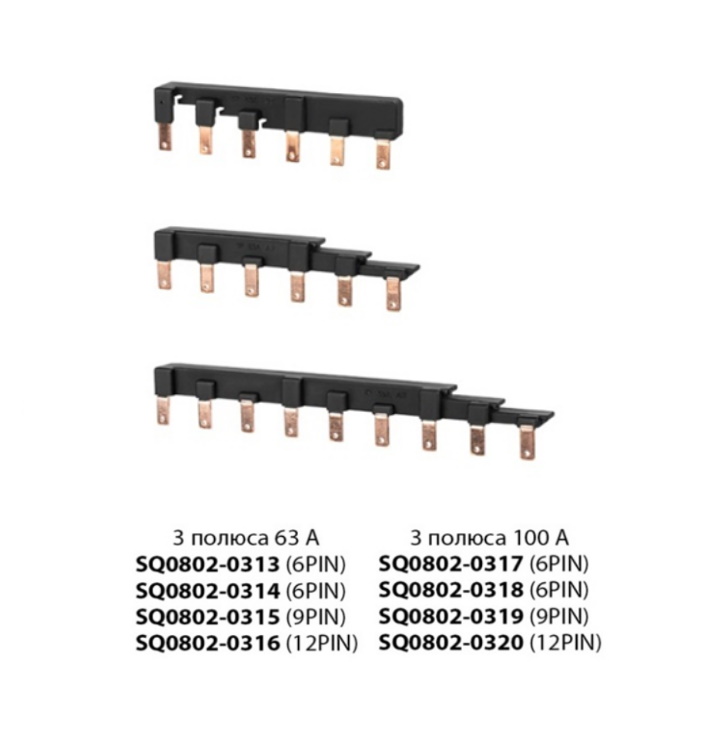

429938 SQ0802-0313 Шина соединительная наборная ШСН 3П 63А 2x3PIN(тип B) TDM Заказать
429939 SQ0802-0314 Шина соединительная наборная ШСН 3П 63А 2x3PIN(тип A) TDM Заказать
429940 SQ0802-0315 Шина соединительная наборная ШСН 3П 63А 3x3PIN(тип A) TDM Заказать
429941 SQ0802-0316 Шина соединительная наборная ШСН 3П 63А 4x3PIN(тип A) TDM Заказать
429942 SQ0802-0317 Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип B) TDM Заказать
429943 SQ0802-0318 Шина соединительная наборная ШСН 3П 100А 2x3PIN(тип A) TDM Заказать
429944 SQ0802-0319 Шина соединительная наборная ШСН 3П 100А 3x3PIN(тип A) TDM Заказать
429945 SQ0802-0320 Шина соединительная наборная ШСН 3П 100А 4x3PIN(тип A) TDM Заказать
;
