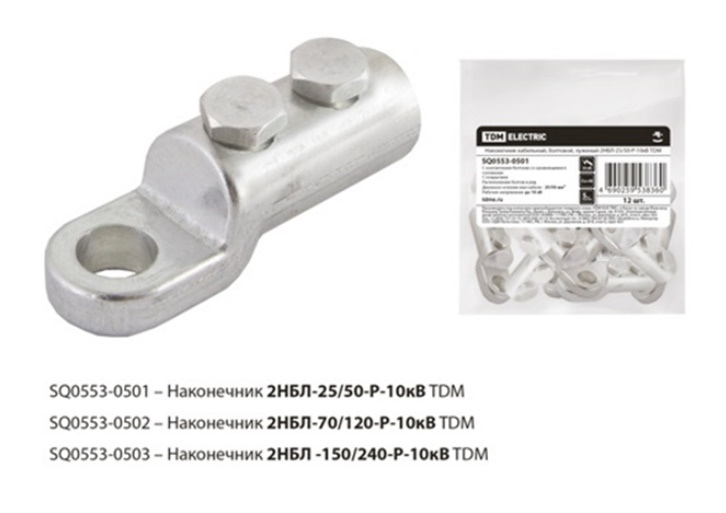

НБЛ, НБЛ-Р Наконечники производства TDM ELECTRIC

Назначение и применение

• Для оконцевания медных и алюминиевых жил кабелей и проводов.
• Для кабелей напряжением до 10 кВ.

Конструкция

• Корпус.
• Болты со срывающимися головками.

Материал

• Специальный алюминиевый сплав с высокой коррозионной стойкостью.
• Гальваническое покрытие оловом.

Преимущества

• Позволяют оконцевать жилы кабелей любого типа:
  • Алюминиевые и медные;
  • Круглые и секторные;
  • С многопроволочными и моно жилами.
• Гальваническое покрытие улучшает коррозионную стойкость наконечников и улучшает электропроводные свойства в месте контакта.
• Каждый типоразмер рассчитан на диапазон сечений кабельных жил.
• Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.
• Применение для закрепления жилы контактных болтов со срывающимися головками упрощает монтаж наконечников.
• Контактные болты имеют проточки в местах срыва, обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.
• Расположение болтов в один ряд эффективнее обеспечивает надежную фиксацию секторной жилы в корпусе наконечника.
• V-образное расположение болтов обеспечивает надежную фиксацию жилы в корпусе наконечника.
• Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса наконечника.
