РМ Рубильники модульные 3-х полюсные производства TDM ELECTRIC

Рубильники 3-х полюсные РМ
  • Рубильники 3-х полюсные РМ

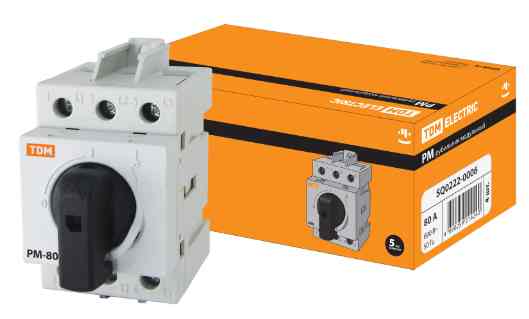

  • рубильники модульных серии РМ на токи 80, 100, 125 А
Назначение
• Проведение тока в нормальном режиме.
• Частое оперативное включение и выключение электрической цепи.
Применение
• Вводно-распределительные устройства для жилых и общественных зданий.
• Пункты управления отдельными нагрузками: двигателями, насосами, станками и т.д.
Материалы
• Контактная группа рубильника выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
• Корпус рубильника выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).
Преимущества
Повышенная коммутационная способность АС-23 А позволяет использовать рубильник для нагрузок смешанного типа и электродвигателей.
Механизм быстрого включения и отключения.
Двойной разрыв каждой фазы.
Номинальное выдерживаемое импульсное напряжение 8 кВ.
Возможность установки навесного замка в позиции ОТКЛ.
Возможность установки на DIN-рейку или монтажную плату.
Механическая прочность изделия - до 20000 циклов включения/выключения.


Наименование параметра Значение
Соответствуют стандартам ГОСТ Р 50030.3-99
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток, А 16; 20; 25; 32; 40; 63
Номинальный кратковременно выдерживаемый ток Icw (1 сек.) (Arms) 1260
Номинальное импульсное выдерживаемое напряжение, кВ 8
Категории применения AC-22 A, AC-23 A
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Механическая износостойкость, циклов В-О не менее 20 000
Диапазон рабочих температур, °С от -40 до +50
Максимальное сечение присоединяемых проводников, мм2 Cu 1.5-16 мм2
Момент затяжки, Н*м 2



Режим (категория) Напряжение, В Номинальный рабочий ток, А
РМ-16 РМ-20 РМ-25 РМ-32 РМ-40 РМ-63
AC 22 A
415;
500;
660
 16 20 25 32 40 63
AC 23 A

415;
500;
660

 16 20 25 32 40 63
40
25 25 25
Код Артикул Наименование Номинальный ток Заказать
180588 SQ0222-0001 Рубильник модульный РМ-16 3П 16A TDM 16 Заказать
180589 SQ0222-0002 Рубильник модульный РМ-20 3П 20A TDM 20 Заказать
180590 SQ0222-0003 Рубильник модульный РМ-25 3П 25A TDM 25 Заказать
180591 SQ0222-0004 Рубильник модульный РМ-40 3П 40A TDM 40 Заказать
180592 SQ0222-0005 Рубильник модульный РМ-63 3П 63A TDM 63 Заказать
288290 SQ0222-0006 Рубильник модульный РМ-80 3П 80A TDM 80 Заказать
288291 SQ0222-0007 Рубильник модульный РМ-100 3П 100A TDM 100 Заказать
288292 SQ0222-0008 Рубильник модульный РМ-125 3П 125A TDM 125 Заказать
;
