Назначение
- Монтаж проводников в распределительной коробке, подключение светильников и другого оборудования.
Применение
- Для присоединения и ответвления до 5 одножильных проводников сечением от 0,1 мм² до 2,5 мм² и многожильных медных проводников сечением от 0,1 мм² до 4 мм² в электрических цепях переменного тока с частотой 50Гц напряжением до 380в.
Преимущества
- Быстрый монтаж и демонтаж.
- Надежное соединение медных одножильных и многожильных проводников.
- Благодаря утопленному рычажку исключено случайное отключение при монтаже в тесном пространстве.
- Обеспечивает безопасность и порядок в распределительной коробке.
- Имеет тестовое отверстие (возможность измерения электрических параметров без разбора и нарушения изоляции соединения).

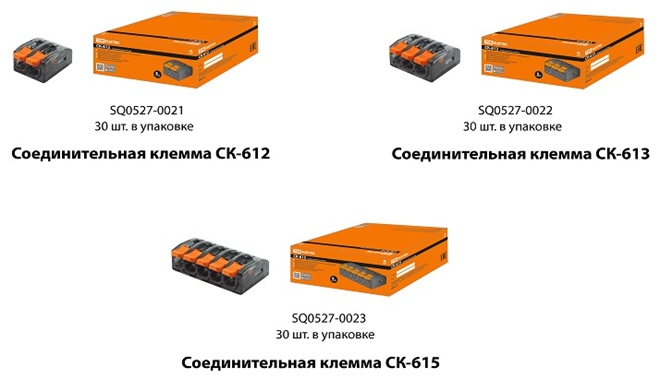

Клеммы упакованы в фирменную коробку со штрихкодом.
Руководство по применению
- Снять изоляцию на 9-10 мм.
- Открыть вводное отверстие клеммы поднятием рычажка и вставить проводник.
- Опустить рычажок в исходное положение. самопроизвольное отсоединение таким образом становится невозможным.
| Сечение проводников, мм2 |
0,1- 2,5 |
0,1- 4,0 |
| Тип проводника: |
одножильный |
многожильный |
| Сила тока, А |
24 |
32 |
| Температура эксплуатации |
от -25 до +80 С |
