ЩУРН, ЩУРВ, Щиты учетно-распределительные производства TDM ELECTRIC

Щиты учетно-распределительные (ЩУРН, ЩУРВ)
  • Щиты учетно-распределительные (ЩУРН, ЩУРВ)
  • TDM-SQ0905-0035
  • TDM-SQ0905-0037

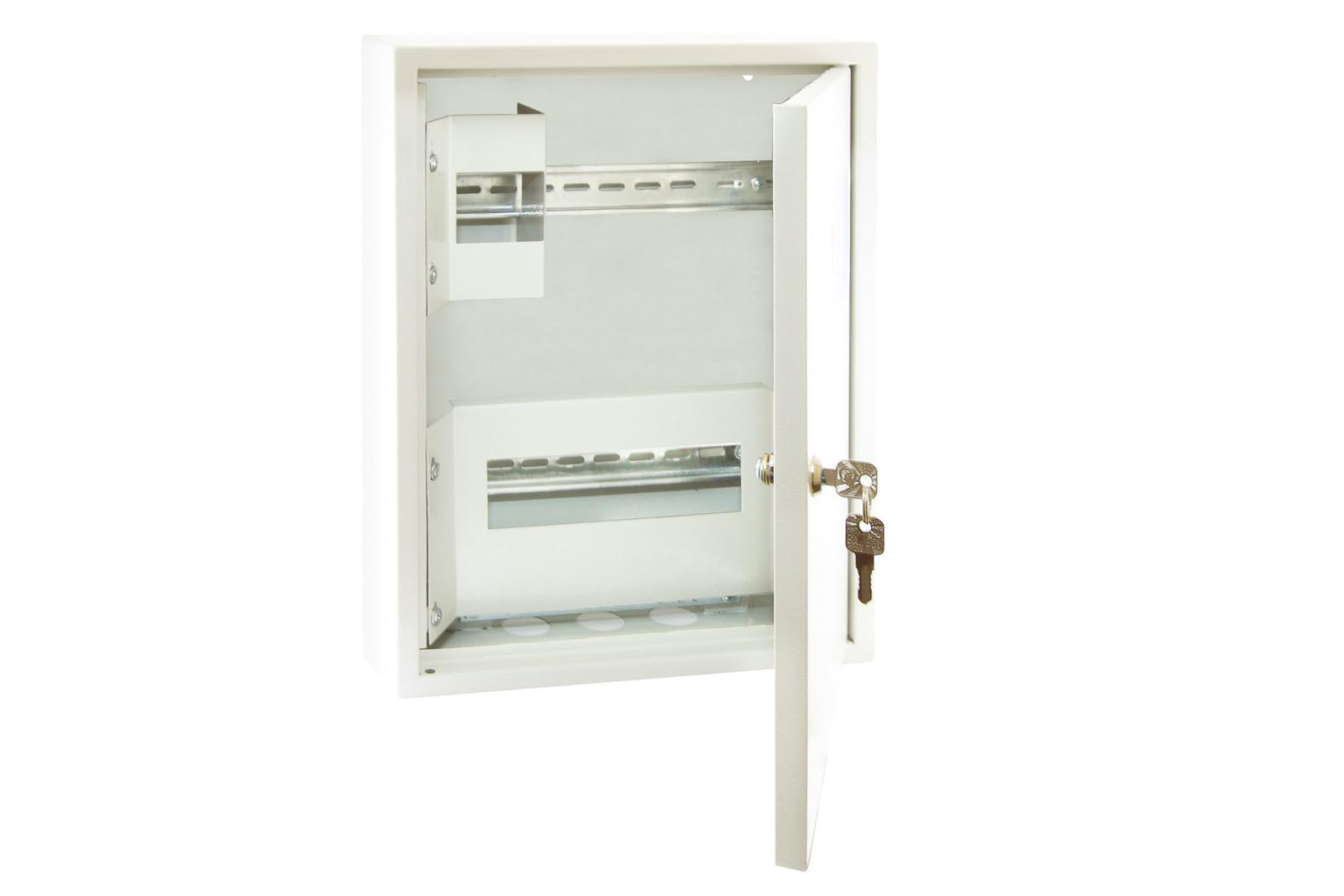

  • TDM-SQ0905-0046

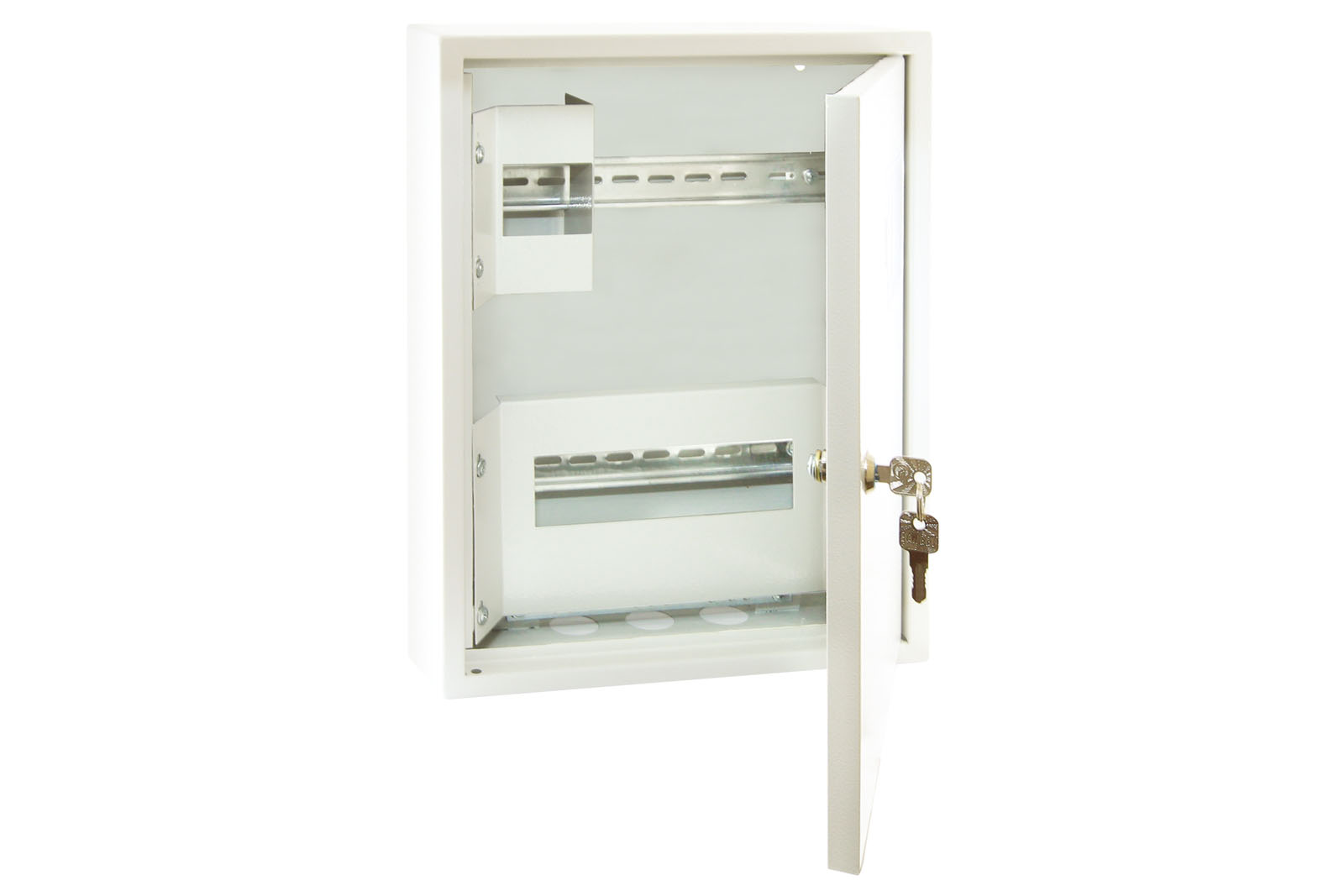

  • TDM-SQ0905-0047
Условные обозначения
Щ У Р Н(В) – 1/12
Щ – щит
У – учетно
Р – распределительный
Н – навесной,
В (встраиваемый)
1 – фазность счетчика (1ф или 3ф)
12 – количество модулей (9, 12, 18, 24, 30, 48)
Назначение
  • Для приема, учёта и распределения электрической  энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц.
  • Для защиты отходящих линий при перегрузках и коротких замыканиях.
Применение
  • В жилом секторе.
  • Объектах социально-культурного назначения.
  • Торговых и производственных помещениях.
Материалы
Корпус - сертифицированная российская сталь (Гост).
Покрытие корпуса – текстурированный полиэстеровый порошок.
Преимущества
  • Оптимально подобранные размеры корпуса.
  • Удобство монтажа.
  • Возможность опломбировки вводного автоматического выключателя.
  • Большой выбор типоразмеров.
  • Высококачественное порошковое покрытие.
  • Универсальная монтажная панель для установки счетчика.
Конструкция
  • Отдельная рейка с пломбировочной панелью для вводного автомата.
  • Элементы заземления, дополнительные кронштейны под шины N, PE.
  • Декоративная рамка с дополнительным гибом для щитов, встраиваемых в нишу.
Комплектация
  • 2 ключа.
  • Оцинкованная лента для крепления шины.
  • ЗИП-комплект (знаки электробезопасности, дюбеля, шурупы).
Наименование параметра Значение
Вид установки Наружный / внутренний
Степень защиты IP31
Толщина металла 0,8 мм
Цвет корпуса RAL 7035 (для IP31)
Номинальный ток 63 – 125 А
Количество модулей от 9 до 48
Количество рядов (DIN-реек) от 1 до 4
Код Артикул Описание Заказать
181018 SQ0905-0025 ЩУРВ-1/9 (490х330х145) TDM Заказать
155718 SQ0905-0026 Корпус металлический ЩУРВ-1/12 (480х320х165) TDM Заказать
181019 SQ0905-0027 ЩУРВ-3/9 (580х330х165) TDM Заказать
155719 SQ0905-0028 Корпус металлический ЩУРВ-3/12 (550х320х165) TDM Заказать
181020 SQ0905-0029 ЩУРВ-3/18 (580х490х165) TDM Заказать
155720 SQ0905-0030 Корпус металлический ЩУРВ-3/24 (580х520х165) 1 дверный TDM Заказать
155721 SQ0905-0031 Корпус металлический ЩУРВ-3/30 (550х500х165) 2-х дв. TDM Заказать
155722 SQ0905-0032 Корпус металлический ЩУРВ-3/48 (550х610х165) 2-х дв. TDM Заказать
155724 SQ0905-0033 Корпус металлический ЩУРН-1/6 (300х150х130) TDM Заказать
155725 SQ0905-0034 Корпус металлический ЩУРН-1/9 (470х260х145) TDM Заказать
155723 SQ0905-0035 Корпус металлический ЩУРН-1/12 (395х310х165) TDM Заказать
181022 SQ0905-0036 ЩУРН-3/9 (540х290х165) TDM Заказать
155726 SQ0905-0037 Корпус металлический ЩУРН-3/12 (540х310х165) TDM Заказать
181024 SQ0905-0038 ЩУРН-3/18 (560х440х165) TDM Заказать
155727 SQ0905-0039 Корпус металлический ЩУРН-3/24 (560х480х165) 1 дверный TDM Заказать
155728 SQ0905-0040 Корпус металлический ЩУРН-3/30 (540х490х165) 2-х дв. TDM Заказать
155729 SQ0905-0041 Корпус металлический ЩУРН-3/48 (540х600х165) 2-х дв. TDM Заказать
181021 SQ0905-0046 ЩУРН-1/12Э (360х280х110) TDM Заказать
181023 SQ0905-0047 ЩУРН-3/12Э (400х300х125) TDM Заказать
;
