ВА88 Дополнительные устройства производства TDM ELECTRIC

Дополнительные устройства для автоматических выключателей серии ВА88
  • Дополнительные устройства для автоматических выключателей серии ВА88
  • Комплект зажимов для ВА88
  • расширенные выводы для ВА88
Электроприводы ЭП
Предназначены для дистанционного включения и отключения автоматических выключателей серии ВА88.
Применение
Комплектация автоматических выключателей, устанавливаемых в главных распределительных щитах , вводно-распределительных устройствах, щитах управления.
Аварийный контакт АК
Для сигнализации о срабатывании автоматического выключателя от:
- сверхтока (перегрузки или короткого замыкания)
- независимого расцепителя
- расцепителя минимального напряжения
- кнопки «ТеСТ»
Дополнительный контакт ДК
Для сигнализации о срабатывании автоматического выключателя - включено или отключено.
Независимый расцепитель РН
Для дистанционного отключения выключателя.
Расцепитель минимального напряжения РМ
Для отключения выключателя при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального.
Привод ручной поворотный ПРП
Для преобразования вращательного движения в поступательное для управления автоматическим выключателем.
Особенности конструкции
Длина стержня ручного привода составляет 500 мм
Скобы для крепления на DIN-рейку

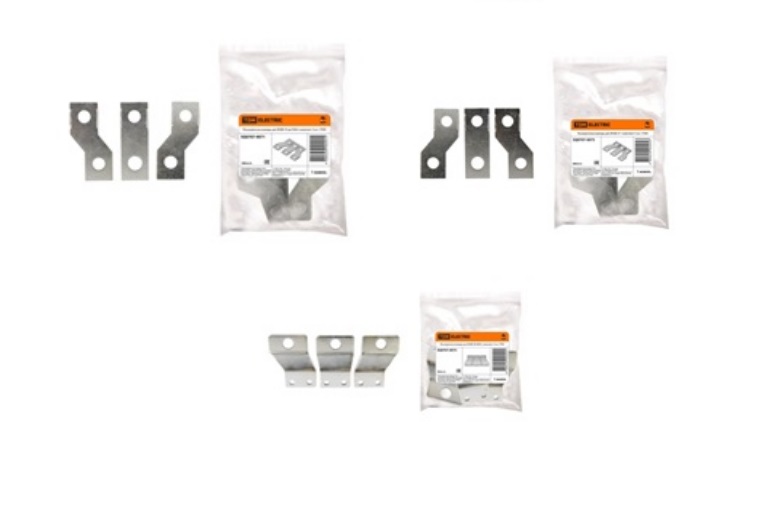

Расширенные выводы
Для предотвращения перекрытия открытых шино-проводов в НКУ из-за динамических нагрузок при возникновении К.З. и восстанавливающихся напряжений, а также для удобства монтажа и профилактического обслуживания.
Зажимы для присоединения внешних проводников
Назначение:
   для присоединения одножильных и многожильных проводников    к  плоским выводам выключателей ВА88-35 и ВА88-37.
Материалы:
   Зажимы для ВА88-35 изготовлены из цинкового сплава
   Зажимы для ВА88-37 изготовлены из алюминиевого сплава






















Наименование параметра ПМ1/П-32, ПМ1/Р-32 ПМ1/П-33, ПМ1/Р-33 ПМ1/П-35, ПМ1/Р-35 ПМ2/П-35, ПМ2/Р-35 ПМ1/П-37, ПМ1/Р-37 ПМ2/П-37, ПМ2/Р-37 ПМ2/П 40, ПМ2/В-40 ПМ2/В 43, ПМ2/П-43
Номинальное рабочее напряжение Ue, В 400
Диапазон рабочих напряжений U, В (0,2*1,2) Ue
Номинальная частота сети, Гц 50
Мощность рассеивания, не более, Вт 5 10 15 15 30 20 30 30
Износостойкость, циклов В О, не менее 6000 6000 5000 5000 4000 4000 3500 4000
Масса, не более, кг 0,9*1,1 1,2*1,3 1,7*2,7 2,3*6,0 3,7*4,3 2,8*9,5 9,5*11,0 24,0*22,5

Электроприводы ЭП
Наименование параметра ЭП32/33 ЭП35/37 ЭП40 ЭП43
Номинальное рабочее напряжение Ue, В 230 230 230 230
Диапазон рабочих напряжений U, В (0,85÷1,1) Ue (0,85÷1,1) Ue (0,85÷1,1) Ue (0,85÷1,1) Ue
Номинальная частота сети, Гц 50 50 50 50
Максимальная мощность при пуске, ВА 2000 510 660 660
Номинальная потребляемая мощность, ВА – 360 180 180
Время включения, не более, с 0,1 0,1 0,1 0,1
Время отключения, не более, с 0,1 0,1 1,1 1,1
Износостойкость, циклов В-О, не менее 8000 15000 1500 1500
Масса, не более, кг 0,84 1,6 3,65 3,65



Аварийный контакт АК
Тип контактов Условный тепловой ток, А Номинальный рабочий ток при напряжении питания, А
230 В, 50 Гц 400 В, 50 Гц 220 В, постоянного тока
АК-125/160 (АК-32/33) 4 2 2 0,2
АК-250/400 (АК-35/37)
АК-800/1600 (АК-40/43)



Дополнительный контакт ДК
Тип контактов Условный тепловой ток, А Номинальный рабочий ток при напряжении питания, А
230 В, 50 Гц 400 В, 50 Гц 220 В, постоянного тока
ДК-125/160 (ДК-32/33) 4 3 – 0,14
ДК-250/400 (ДК-35/37) 8 6 3,5 0,2
ДК-800/1600 (ДК-40/43) 8 6 3,5 0,2
Независимый расцепитель РН
Наименование параметра Значение
Рабочее напряжение Ue при 50 Гц, В 230
Диапазон рабочих напряжений (0,7÷1,1) Ue
Потребляемая мощность, ВА 150



Расцепитель минимального напряжения РМ
Наименование параметра Значение
Рабочее напряжение Ue при 50 Гц, В 230
Диапазон напряжений включения (0,85÷1,1) Ue
Диапазон напряжений удержания (0,7÷1,1) Ue
Напряжение отключения < 0,7 Ue
Потребляемая мощность, ВА 10
