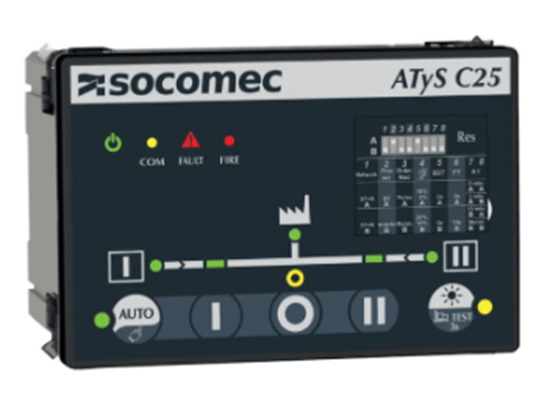

ATyS C25
Контроллер ATS
Обозначение
|
Клемма
|
Описание
|
Характеристики
|
Выходы управляющего сигнала (на RTSE)
|
14
|
Выбор положения II
|
AC1 – Общее применение – Ie :5A, Ue: 250 В DC – Общее применение – Ie 5A, Ue : 30В
|
15
|
Выбор положения I
|
||
16
|
Выбор положения 0
|
||
17
|
Общая точка для выхода положения
|
||
RS485
|
35
|
NC — не подключен
|
Изолированная шина RS485
|
36
|
Отрицательный электрод
|
||
37
|
Положительный электрод
|
||
Выход генераторной установки
|
51
|
Общая точка
|
|
52
|
Нормально замкнутый контакт
|
AC1 – Общее применение – Ie :3A, Ue: 250В
DC – Общее применение – Ie 3A, Ue: 30В
|
|
54
|
Нормально разомкнутый контакт
|
AC1 – Общее применение – Ie :5A, Ue: 250В
DC – Общее применение – Ie 5A, Ue: 30В 150Вт
|
|
Запрещающий вход контроллера
|
63А
|
Реле доступности контроллера, когда данный контакт разомкнут
|
Не используйте внешнее напряжение - питание от общей точки
|
64А
|
|||
Входы положения (возврат информации от RTSE)
|
70
|
Общая точка для входов положения
|
Не используйте внешнее напряжение - питание от общей точки
|
71
|
Положение I RTSE
|
||
72
|
Положение II RTSE
|
||
73
|
Положение 0 RTSE
|
||
Вход возгорания
|
F1
|
Отрицательный электрод 24В пост. тока
|
11 - 25 В DC
|
F2
|
Положительный электрод 24В пост. тока
|
||
Дополнительный источник питания Aux 24 В пост. тока
|
81
|
Отрицательный электрод 24В пост. тока
|
19 - 30 В DC
|
82
|
Положительный электрод 24В пост. тока
|
||
Входы источников напряжения 1
и 2
|
103
|
Источник 1 N
|
Диапазон измерения:
90-520 В AC (фаза/фаза)
50-300 В AC (фаза/нейтраль)
L-N
Диапазон питания:
161-300 В AC (фаза/нейтраль)
Максимальное потребление 10 Вт
|
104
|
Источник 1 L1
|
||
105
|
Источник 1 L2
|
||
106
|
Источник 1 L3
|
||
203
|
Источник 2 N
|
||
204
|
Источник 2 L1
|
||
205
|
Источник 2 L2
|
||
206
|
Источник 2 L3
|
||
Выход DPS (блок электропи-тания RTSE)
|
301
|
Фазовый выход
|
AC1 – Общее применение – Ie :6A, Ue: 250В
DC – Общее применение – Ie 6A, Ue: 30В 150 Вт
|
302
|
Выход нейтрали
|
