ATyS t - ATyS g

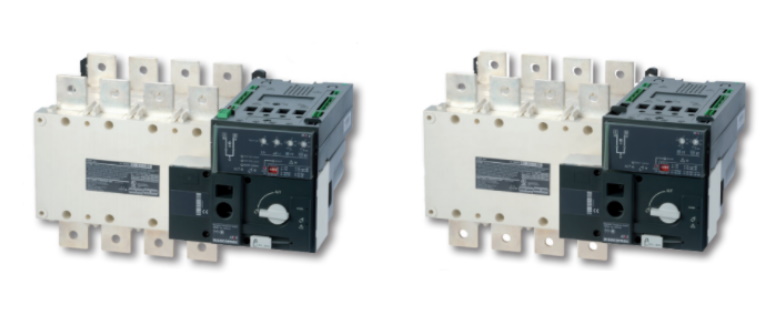

Автоматические реверсивные рубильники от 125 до 3200 A

ATyS t и ATyS g — 3- или 4-полюсные автоматические реверсивные рубильники с индикацией положения контактов. Они включают в себя все функции, предлагаемые устройством ATyS d, а также функции, предназначенные для применений «сеть/сеть» (ATyS t) и применений «сеть/генераторная установка» (ATyS g).

В автоматическом режиме они обеспечивают мониторинг и переключение между двумя источниками питания под нагрузкой в соответствии с параметрами, задаваемыми посредством двух потенциометров и четырех DIP-переключателей.

Они предназначены для использования в низковольтных системах электропитания, где допустимо кратковременное прерывание питания потребителя во время переключения.

Коды изделий ATyS t - ATyS g

Ток (A) / Размер корпуса	Кол-во полюсов	ATyS t	ATyS g	Соединительные шины	Отвод для измерения напряжения и электропитания	Клеммные крышки	Клеммные экраны	Дополнительный контакт
125 A / B3	3 пол.	9543 3012	9553 3012	3 пол. 4109 3019 4 пол. 4109 4019	3 пол. 1559 3012 4 пол. 1559 4012⁽¹⁾	3 пол. 2694 3014⁽²⁾ 4 пол. 2694 4014⁽²⁾	3 пол. 1509 3012 4 пол. 1509 4012	1599 0502
125 A / B3	4 пол.	9543 4012	9553 4012
160 A / B3	3 пол.	9543 3016	9553 3016
160 A / B3	4 пол.	9543 4016	9553 4016
200 A / B3	3 пол.	9543 3020	9553 3020
200 A / B3	4 пол.	9543 4020	9553 4020
250 A / B4	3 пол.	9543 3025	9553 3025	4109 3025	1559 3025	3 пол. 2694 3021⁽²⁾ 4 пол. 2694 4021⁽²⁾	3 пол. 1509 3025 4 пол. 1509 4025
250 A / B4	4 пол.	9543 4025	9553 4025	4109 4025	1559 4025
315 A / B4	3 пол.	9543 3031	9553 3031	3 пол. 4109 3039 4 пол. 4109 4039	3 пол. 1559 3040 4 пол. 1559 4040
315 A / B4	4 пол.	9523 4031	9553 4031
400 A / B4	3 пол.	9543 3040	9553 3040
400 A / B4	4 пол.	9543 4040	9553 4040
500 A / B5	3 пол.	9543 3050	9553 3050	4109 3050	3 пол. 1559 3063 4 пол. 1559 4063	3 пол. 2694 3051⁽²⁾ 4 пол. 2694 4051⁽²⁾	3 пол. 1509 3063 4 пол. 1509 4063
500 A / B5	4 пол.	9543 4050	9553 4050	4109 4050
630 A / B5	3 пол.	9543 3063	9553 3063	4109 3063
630 A / B5	4 пол.	9543 4063	9553 4063	4109 4063
800 A / B6	3 пол.	9543 3080	9553 3080	3 пол. 4109 3080 4 пол. 4109 4080	3 пол. 1559 3080 4 пол. 1559 4080		3 пол. 1509 3080 4 пол. 1509 4080	1599 0532
800 A / B6	4 пол.	9543 4080	9553 4080
1000 A / B6	3 пол.	9543 3100	9553 3100
1000 A / B6	4 пол.	9543 4100	9553 4100
1250 A / B6	3 пол.	9543 3120	9553 3120	4109 3120	3120 3120
1250 A / B6	4 пол.	9543 4120	9553 4120	4109 4120	1559 4120
1600 A / B7	3 пол.	9543 3160	9553 3160	4109 3160	1559 3160		1509 3160
1600 A / B7	4 пол.	9543 4160	9553 4160	4109 4160	1559 4160		1509 4160
2000 A / B8	3 пол.	9543 3200	9553 3200	⁽¹⁾	3 пол. 1559 3200 4 пол. 1559 4200		3 пол. 1509 3200 4 пол. 1509 4200	включено
2000 A / B8	4 пол.	9543 4200	9553 4200
2500 A / B8	3 пол.	9543 3250	9553 3250
2500 A / B8	4 пол.	9543 4250	9553 4250
3200 A / B8	3 пол.	9543 3320	9553 3320
3200 A / B8	4 пол.	9543 4320	9553 4320

(1) См. «Соединительные медные шины».
(2) Для полной защиты передней, задней, верхней и нижней частей требуются 4 изделия данного кода.
Для защиты верхней и нижней частей переднего переключателя требуются 2 изделия данного кода.
