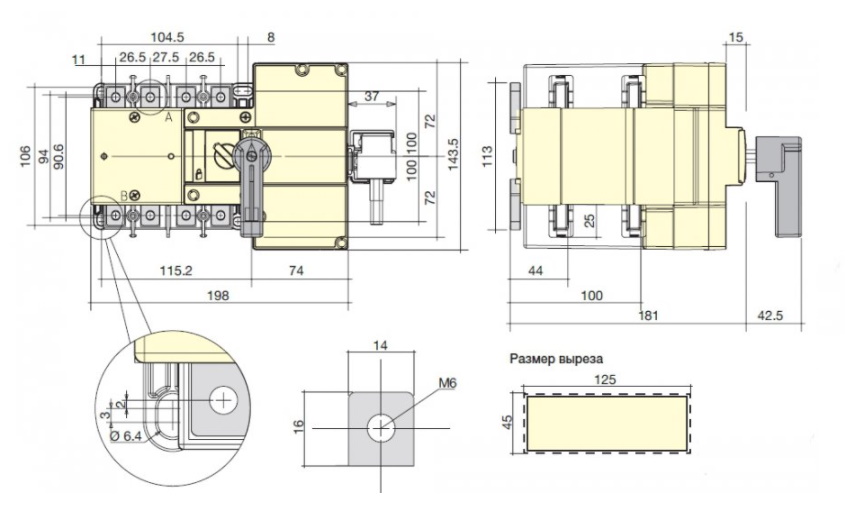

  • ATyS S - ATyS d S - габаритные размеры

Файлы

ATyS S - ATyS d S _Моторизованные реверсивные рубильники с дистанционным управлением ATyS S - ATyS d S _Моторизованные реверсивные рубильники с дистанционным управлением
ATyS S - ATyS d S - коды для заказа ATyS S - ATyS d S - коды для заказа
ATyS S - ATyS d S - аксессуары ATyS S - ATyS d S - аксессуары
ATyS S - ATyS d S
Моторизованные реверсивные рубильники с дистанционным управлением  от 40 до 125 A

Устройства ATyS S — 4-полюсные дистанционно управляемые реверсивные рубильники с индикацией положения контактов. Они обеспечивают переключение под нагрузкой двух трехфазных источников питания посредством удаленных сухих контактов с внешнего автоматического контроллера. Они предназначены для использования в низковольтных системах электропитания, где допустимо кратковременное прерывание питания потребителя во время переключения.

ATyS p

Ток (A)
Кол-во полюсов
Источник питания
ATyS S
Соединительные шины
Клеммные крышки
Отвод для измерения напряжения
Фиксатор клеммы
DIN-рейка
40 A
4 пол.
24 / 48 В DC
9506 4004
4 пол.
9509 4013
Сторона источника питания
2 шт.
9594 4012


Сторона нагрузки
2 шт
9594 9012

2 шт.
9599 4003
4 модуля
9599 4002
4 пол.
12 В DC
9505 4004
4 пол.
230 В AC
9503 4004
9599 4001
63 A
4 пол.
24 / 48 В DC
9506 4006

4 пол.
12 В DC
9505 4006
4 пол.
230 В AC
9503 4006
9599 4001
80 A
4 пол.
24 / 48 В DC
9506 4008

4 пол.
12 В DC
9505 4008
4 пол.
230 В AC
9503 4008
9599 4001
100 A
4 пол.
24 / 48 В DC
9506 4010

4 пол.
12 В DC
9505 4010
4 пол.
230 В AC
9503 4010
9599 4001
125 A
4 пол.
24 / 48 В DC
9506 4012

4 пол.
12 В DC
9505 4012
4 пол.
230 В AC
9503 4012
9599 4001


ATyS d S

Ток (A)
Кол-во полюсов
Источник питания
ATyS d S
Соединительные шины
Клеммные крышки
Отвод для измерения напряжения
Фиксатор клеммы
DIN-рейка
40 A
4 пол.
2 х 230 В AC
9513 4004
4 пол.
9509 4013
Сторона источника питания
2 шт.
9594 4012

Сторона нагрузки
2 шт
9594 9012
9599 4001
2 шт.
9599 4003
4 модуля
9599 4002
63 A
4 пол.
2 х 230 В AC
9513 4006
80 A
4 пол.
2 х 230 В AC
9513 4008
100 A
4 пол.
2 х 230 В AC
9513 4010
125 A
4 пол.
2 х 230 В AC
9513 4012




Характеристики в соответствии со стандартами IEC 60947-3 и IEC 60947-6-1

от 40 до 125 А

Тепловой ток Ith при 40°C
40 A
63 A
80 A
100 A
125 A
Номинальное напряжение изоляции Ui (В) (силовая цепь)
800
800
800
800
800
Номинальное импульсное выдерживаемое напряжение Uимп. (кВ) (силовая цепь)
6
6
6
6
6
Номинальное напряжение изоляции Ui (В) (рабочая цепь)
300
300
300
300
300
Номинальное импульсное выдерживаемое напряжение Uимп. (кВ) (рабочая цепь)
4
4
4
4
4
Номинальный рабочий ток Ie (A) в соответствии со стандартом IEC 60947-6-1
Номинальное напряжение
Категория применения
A/B
A/B
A/B
A/B
A/B
415 В AC
AC-31 B
40
63
80
100
125
415 В AC
AC-32 B
40
63
80
80
80
Номинальный рабочий ток Ie (A) в соответствии со стандартом IEC 60947-3
Номинальное напряжение
Категория применения
A/B
A/B
A/B
A/B
A/B
415 В AC
AC-20 A/AC-20 B
40/40
63/63
80/80
100/100
125/125
415 В AC
AC-21 A/AC-21 B
40/40
63/63
80/80
100/100
100/125
415 В AC
AC-22 A/AC-22 B
40/40
63/63
80/80
100/100
100/100
415 В AC
AC-23 A/AC-23 B
-/40
-/63
-/63
-/63
-/63
Стойкость к току короткого замыкания с защитой предохранителями (кА, среднеквадратичное значение, ожидаемое)
Ожидаемый ток короткого замыкания (кА, среднеквадратичное значение)
50
50
50
25
15
Номинальный ток предохранителя (A)
40
63
80
100
125
Стойкость к току короткого замыкания с защитой автоматическим выключателем, который обеспечивает отключение менее чем за 0,3 с(3)
Номинальный кратковременно допустимый ток 0,3 с Icw (кА, среднеквадратичное значение)
3,5
3,5
3,5
3,5
3,5
Стойкость к току короткого замыкания согласно IEC 60947-6-1
Номинальный кратковременно допустимый ток 0,03 с (кА)
5
5
5
5
-
Номинальная наибольшая отключающая способность lcm (кА, пиковое)
7,65
7,65
7,65
7,65
-
Способность выдерживать короткое замыкание согласно IEC 60947-3 (без защиты)
Номинальный кратковременно допустимый ток 1 с Icw (кА, среднеквадратичное значение)
2,5
2,5
2,5
2,5
2,5
Номинальное пиковое значение допустимого тока (кА, пиковое)
12
12
12
12
12
Соединение
Максимальное поперечное сечение медного кабеля (мм2)
50
50
50
50
50
Момент затяжки мин./макс. (Нм)
1,2/3
1,2/3
1,2/3
1,2/3
1,2/3
Время переключения (стандартная настройка)
I - 0 или II - 0 (мс)
500
500
500
500
500
I - II или II - I (мс)
1000
1000
1000
1000
1000
Продолжительность «перебоя энергоснабжения» I - II (мс) минимум
500
500
500
500
500
Источник питания
Источник питания 12 В DC мин. / макс. (В DC)
сен.15
сен.15
сен.15
сен.15
сен.15
Источник питания 24/48 В DC мин. / макс. (В DC)
17/62
17/62
17/62
17/62
17/62
Источник питания 230 В AC мин. / макс. (В AC)
160/310
160/310
160/310
160/310
160/310
Потребность мощности питания цепи управления
Источник питания 12 В DC пусковой / номинальный (ВА)
200/40
200/40
200/40
200/40
200/40
Источник питания 24/48 В DC пусковой / номинальный (ВА)
200/40
200/40
200/40
200/40
200/40
Источник питания 230 В AC пусковой / номинальный (ВА)
200/40
200/40
200/40
200/40
200/40
Механические характеристики
Срок службы (число рабочих циклов)
25 000
25 000
25 000
25 000
25 000
Вес ATyS S и ATyS d S 4 P (кг)
3
3
3
3
3
(1) Значение для согласованной работы с любым автоматическим выключателем, который обеспечивает отключение менее чем за 0,3 с. Для согласованной работы со специальными версиями автоматических выключателей, доступны более высокие значения тока короткого замыкания. Пожалуйста, проконсультируйтесь у нас.

;
