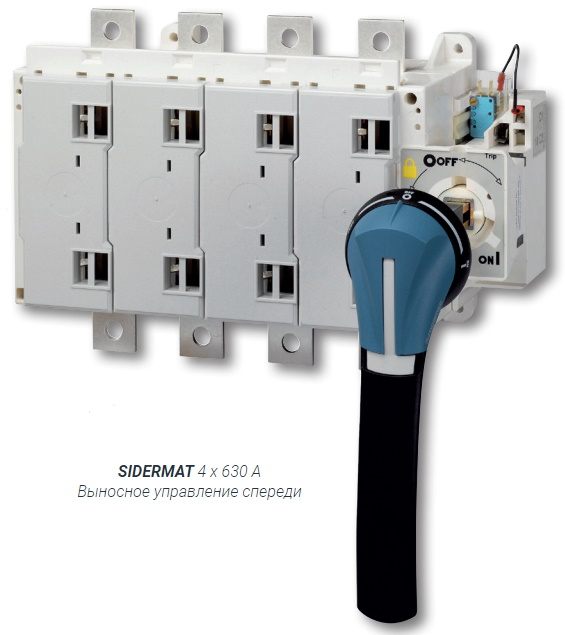

SIDERMAT
Выключатели нагрузки для распределения мощности
Устройство от 250 до 1800 A с функцией дистанционного отключения

SIDERMAT — 3- или 4-полюсные выключатели нагрузки с ручным управлением с видимым разрывом и функцией дистанционного отключения.
Они обеспечивают коммутацию под нагрузкой и безопасно отключают любую цепь низкого напряжения.
Функция дистанционного отключения обеспечивает:
  • защиту людей в случае повреждений изоляции с помощью комбинированного применения тороидов и дифференциальных реле
  • защиту от перегрузок с помощью комбинированного применения ТТ и тепловых реле
  • защиту от коротких замыканий с помощью предохранителей (см. «Переключатели с комбинацией плавких предохранителей SIDERMAT»)

Коды изделий

Фронтальное управление - Корпус выключателя с независимым расцепителем 230 В AC

Ток (A)
Кол-во полюсов
Корпус выключателя
Ручка прямого управления
Выносная ручка
Штанга для выносной ручки
Положение дополнительного контакта
Дополнительный контакт отключения
Клеммные крышки
Клеммные экраны
Межфазная перегородка
250 A
3 пол.
3500 3026
Черная
3999 6203
Тип S3
Черная IP55
1431 3511(1)

Тип S3
Красная / Желтая IP55
1432 3511
200 мм
1401 1520

320 мм
1401 1532(1)
1-й контакт НO/НЗ
3999 0051

2-й контакт НO/НЗ
3999 0052
1 контакт НO/НЗ
3999 0031
3 пол.
3998 3040(2)

4 пол.
3998 4040(2)


4 пол.
3500 4026
400 A
3 пол.
3500 3041
4 пол.
3500 4041
630 A
3 пол.
3500 3064
4 пол.
3500 4064
800 A
3 пол.
3500 3081
3 пол.
3998 3063(2)

4 пол.
3998 4063(2)
4 пол.
3500 4081
1250 A
3 пол.
3500 3121

3 пол.
2998 3120(2)

4 пол.
2998 4120(2)
3 пол.
2998 0003

4 пол.
2998 0004
4 пол.
3500 4121
1600 A
3 пол.
3500 3161
4 пол.
3500 4161
1800 A
3 пол.
3500 3180
включено
4 пол.
3500 4180
(1) Стандарт.
(2) В верхней/нижней части.

Управление сбоку - Корпус выключателя с независимым расцепителем 230 В AC

Ток (A)
Кол-во полюсов
Корпус выключателя
Ручка прямого управления
Выносная ручка
Штанга для выносной ручки
Положение дополнительного контакта
Дополнительный контакт отключения
Клеммные крышки
Клеммные экраны
Межфазная перегородка
250 A
3 пол.
3505 3026
Черная
3999 6012(1)

Красная
3999 6013(1)
Тип S3
Черная IP55
1435 3511(1)

Тип S3
Красная IP55
1436 3511
200 мм
1403 1520
1-й контакт НO/НЗ
3999 0051

2-й контакт НО/НЗ
3999 0052
1 контакт НO/НЗ
3999 0031
3 пол.
3998 3040(2)

4 пол.
3998 4040(2)


4 пол.
3505 4026
400 A
3 пол.
3505 3041
4 пол.
3505 4041
630 A
3 пол.
3505 3064
4 пол.
3505 4064
800 A
3 пол.
3505 3081
3998 3063(2)
4 пол.
3505 4081
3998 4063(2)
1250 A
3 пол.
3505 3121

3 пол.
2998 3120(2)

4 пол.
2998 4120(2)
3 пол.
2998 0003

4 пол.
2998 0004
4 пол.
3505 4121
1600 A
3 пол.
3505 3161
4 пол.
3505 4161
1800 A
3 пол.
3505 3180
включено
4 пол.
3505 4180
(1) Стандарт.
(2) В верхней/нижней части.

;
