RWF40... это универсальный цифровой контроллер регулирования температуры /давления котла с функциями, разработанными специально для управления теплогенерирующей установкой.
Контроллеры RWF40... и данная Спецификация предназначены для компаний OEM , которые устанавливают контроллер в свою продукцию!
Конструкция

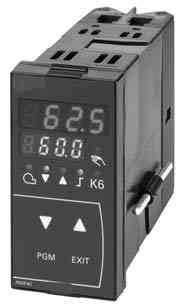

Контроллер поставляется в корпусе, приспособленном для монтажа с помощью скрытой панели . Контроллер RWF40... настраивается на диапазон регулируемой переменной и требуемых уставок путем задания параметров. Регулируемые параметры могут задаваться и оптимизироваться в процессе работы горелки. Все настройки выполняются при помощи 4 кнопок, расположенных на передней части установки и сразу выводятся на дисплей.
Светодиоды на передней части служат для индикации следующих рабочих состояний:
- ВКЛ/ВЫКЛ
- Позиционирование импульсов ВКЛ или ВЫКЛ для активации воздушной заслонки горелки при использовании горелки с модулированным регулированием либо положение 1ступень/2ступень в двухступенчатых горелках.
- Рабочий режим «двухступенчатый »
- Положение регулируемого контакта «K6»
- Ручное управление ВКЛ / ВЫКЛ
В процессе работы на цифровой дисплей выводятся уставка (зеленый), фактическое значение (красный) и при настройке параметров - соответствующие параметры.
