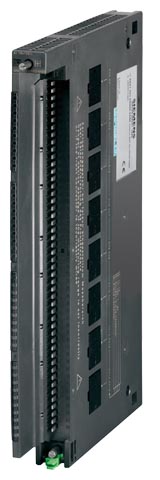

Модуль вывода аналоговых сигналов SIPLUS SM 432 | |
|---|---|
Заказной номер | 6AG1 432-1HF00-4AB0 |
Заказной номер базового модуля | 6ES7 432-0HF00-0AB0 |
Условия эксплуатации | Тяжелые промышленные условия с содержанием агрессивных примесей в атмосфере |
Технические данные | Соответствуют техническим данным базового модуля |
Более подробную информацию о семействе SIPLUS можно найти в Internet по адресу: http://www.siemens.de/siplus-techdoku
Модуль предназначен для формирования и вывода аналоговых сигналов контроллера в исполнительные устройства.
Модуль вывода аналоговых сигналов характеризуется следующими показателями:
Прочный пластиковый корпус:
внешние цепи подключаются через съемный фронтальный соединитель.
Модуль выполняет преобразование внутренних цифровых величин в выходные аналоговые сигналы контроллера.
| 6ES7 432-1HF00-0AB0 |
Напряжения и токи |
|
напряжение питания нагрузки L+ |
|
| 24 В |
Потребляемый ток |
|
| 150 мA |
| 400 мA |
| 9 Вт |
Аналоговые выходы |
|
| 8 |
| 200 м |
| Есть |
| 25 мA |
| 18 В |
Выходные параметры, напряжение |
|
| Есть |
| Есть |
| Есть |
Выходные параметры, сила тока |
|
| Есть |
| Есть |
| Есть |
Параметры цепи нагрузки для выходных каналов |
|
| 1 КОм |
| 1 мкФ |
| 500 Ом (не более 600 Ом при UCM < 1В), не более 1мГн |
Параметры цифро-аналогового преобразования |
|
На канал |
|
| 13 бит |
| 420 мкс |
Время установки выходного сигнала |
|
| 0.1 мс |
| 3.5 мс |
| 0.5 мс |
Погрешности |
|
Рабочая погрешность преобразования (во всем температурном диапазоне, по отношению к предельному значению выходного сигнала): |
|
| +/- 0.5 % |
| +/- 1 % |
Температурная погрешность преобразования (по отношению к предельному значению выходного сигнала) |
|
| +/- 0.2 % |
| +/- 0.3 % |
Статус, прерывания, диагностика |
|
| Нет |
Изоляция |
|
| 1500 В AC |
Потенциалы/ электрическая изоляция |
|
Функции аналогового выхода |
|
| Есть |
Размеры и масса |
|
| 650 г |
| 25 мм |
| 290 мм |
| 210 мм |
| 1 |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 60666 | 6AG1432-1HF00-4AB0 | siplus модуль аналогового вывода sm432 8ao для тяжёлых рабочих условий на основе модуля 6es7432-1hf00-0ab0 | 0.764 | Заказать |
| 62368 | 6ES7492-1AL00-0AA0 | simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с винтовыми зажимами | 0.243 | Заказать |
| 110828 | 6ES7492-1AL00-1AB0 | simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с винтовыми зажимами, упаковка из 84 штук | 18.5 | Заказать |
| 110829 | 6ES7492-1BL00-0AA0 | simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с пружинными контактами-защелками | 0.199 | Заказать |
| 110830 | 6ES7492-1CL00-0AA0 | simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с обжимными контактами | 0.159 | Заказать |
| 62369 | 6ES7492-1CL00-1AB0 | simatic s7-400, фронтальный соединитель для сигнальных модулей, 48-полюсный, клеммы с обжимными контактами, упаковка из 84 штук | 11.5 | Заказать |
| 110831 | 6ES7492-2AX00-0AA0 | simatic s7-400, 10 листов формата din a4 цвета petrol, 4 этикетки для маркировки внешних цепей сигнальных модулей на лист, с перфорацией, нанесение маркировки с помощью лазерного принтера | 0.224 | Заказать |
| 110832 | 6ES7492-2BX00-0AA0 | simatic s7-400, 10 листов формата din a4 светло-бежевого цвета, 4 этикетки для маркировки внешних цепей сигнальных модулей на лист, с перфорацией, нанесение маркировки с помощью лазерного принтера | 0.22 | Заказать |
| 62371 | 6ES7492-2CX00-0AA0 | simatic s7-400, 10 листов формата din a4 желтого цвета, 4 этикетки для маркировки внешних цепей сигнальных модулей на лист, с перфорацией, нанесение маркировки с помощью лазерного принтера | 0.24 | Заказать |
| 110833 | 6ES7492-2DX00-0AA0 | simatic s7-400, 10 листов формата din a4 красного цвета, 4 этикетки для маркировки внешних цепей сигнальных модулей на лист, с перфорацией, нанесение маркировки с помощью лазерного принтера | 0.232 | Заказать |
| 62372 | 6ES7492-2XX00-0AA0 | simatic s7-400, прозрачные вкладыши для защиты маркировочных этикеток модулей ввода-вывода, упаковка из 10 штук | 0.035 | Заказать |
| 111175 | 6ES7921-3BE10-0AA0 | соединитель (плоская розетка), соотв. требованиям din 41652, 16-полюсный, с устройством прорезания изоляции жил (8 + 8 профильных устройств). для подкл. витого ленточного кабеля к фронт. соединителю simatic top connect, а также к терм. модулю | 0.049 | Заказать |
| 111176 | 6ES7921-4AG00-0AA0 | simatic s7-400, фронт. соединитель simatic top connect для модулей ввода-вывода аналог. сигналов, подкл. внешних цепей витым ленточным кабелем, подкл. питания через терминальный блок с контактами под винт | 0.22 | Заказать |
| 111210 | 6ES7923-0BB00-0DB0 | экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m | 0.13 | Заказать |
| 63223 | 6ES7923-0BC00-0DB0 | экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m | 0.19 | Заказать |
| 63225 | 6ES7923-0BC50-0DB0 | экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m | 0.22 | Заказать |
| 111213 | 6ES7923-0BD00-0DB0 | экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m | 0.25 | Заказать |
| 111214 | 6ES7923-0BE00-0DB0 | экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m | 0.32 | Заказать |
| 111216 | 6ES7923-0BF00-0DB0 | экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m | 0.38 | Заказать |
| 111218 | 6ES7923-0CD00-0BA0 | simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, экранированный | 4.4 | Заказать |
| 111220 | 6ES7923-0CG00-0BA0 | simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, экранированный | 8.8 | Заказать |
| 63240 | 6ES7924-0CC10-0AA0 | терминальный блок tpa, 3-х рядный для аналоговых модулей simatic s7: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля | 0.04 | Заказать |
| 63241 | 6ES7924-0CC10-0AB0 | терминальный блок tpa, 3-х рядный для аналоговых модулей simatic s7: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля | 0.04 | Заказать |
| 63244 | 6ES7928-0AA00-0AA0 | инструмент для разделки плоских кабелей с использованием метода прокалывания изоляции жил | 0.3 | Заказать |
| 63245 | 6ES7928-1BA00-0AA0 | экранирующая пластина для аналогового терминального блока, упаковка из 4 штук | 0.412 | Заказать |
| 111231 | 6ES7928-2AB00-0AA0 | вставляемые метки, размер метки 6 x 15mm, 5 подложек по 40 штук, каждая упаковка - 200 штук. | 0.1 | Заказать |
| 63246 | 6ES7928-2BB00-0AA0 | самоклеющиеся метки, размер метки 6 x 15mm, 5 подложек по 40 штук, каждая упаковка - 200 штук. | 0.1 | Заказать |
| 63287 | 6ES7998-8XC01-8YE0 | коллекция руководств simatic на cd-rom. pdf-формат, анг/ нем/ фр/ исп/ ит. язык. все руководства по s7-200/ -300/ -400/ -c7/ -logo!; simatic dp/ -pc/ -pg; step7, инстр. средствам проектирования, прогр. обеспечению runtime, simatic pcs7/ hmi/ net | 0.2 | Заказать |
| 63288 | 6ES7998-8XC01-8YE2 | коллекция руководств simatic на cd-rom, 5-языковая поддержка (без русского), служба обновления в течение 1 года | 0.4 | Заказать |
