SIPLUS Ex модули ввода дискретных сигналов производства Siemens

SIPLUS Ex модули ввода дискретных сигналов
  • Ввод дискретных сигналов из опасных (Ex) зон.
  • 4 изолированных дискретных входа для подключения датчиков NAMUR.
  • Подключение датчиков по DIN EN 60947-5-6 и NAMUR, обвязанных и не обвязанных контактных датчиков.
  • Программируемая диагностика.
  • Программируемые диагностические прерывания.



Замечание:

Продукты SIPLUS extreme строятся на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация расширяет описания стандартных продуктов специфичными данными продуктов SIPLUS extreme.



SIPLUS SM 321

4 DI
24 V DC NAMUR

Заказной номер

6AG1 321-7RD00-4AB0

Заказной номер базового модуля

6ES7 321-7RD00-0AB0

Диапазон рабочих температур

0 ... +60 °C

Защитное покрытие

Печатных плат и электронных компонентов

Технические данные

Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации




Условия эксплуатации

Относительная влажность

5 ... 100 %
Допускается появление конденсата

Биологически активные вещества

По EN 60721‑3‑3, класс 3B2: плесень, споры грибка (исключая фауну)

Химически активные вещества

По EN 60721‑3‑3, класс 3C4, включая соленый туман, и уровни сложности G1; G2; G3; GX 1)2) по ISA–S71.04

Механически активные вещества

По EN 60721‑3‑3, класс 3S4, включая токопроводящий песок и пыль 2)

Атмосферное давление (зависит от верхней границы диапазона рабочих температур)

1080 ... 795 гПа (-1000 ... +2000 м)
для всего диапазона рабочих температур

795 ... 658 гПа (+2000 ... +3500 м)
со снижением верхней границы на 10 K

658 ... 540 гПа (+3500 ... +5000 м)
со снижением верхней границы на 20 K


1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
В течение 30 минут в сутки: SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3

2) При работе в атмосфере с коррозивными газами на незадействованные интерфейсы необходимо устанавливать включенную в комплект поставки заглушку!



Техническую документацию по модулям SIPLUS можно найти по следующей ссылке:
http://www.siemens.de/siplus-extreme

Ex-модули ввода дискретных сигналов предназначены для подключения датчиков, расположенных во взрыво- и пожароопасных зонах. Модификации:

Ex-модуль

Количество каналов

Подключаемые датчики

Ввода дискретных сигналов

4

Датчики, отвечающие требованиям DIN 19 234 (NAMUR), а также контактные датчики

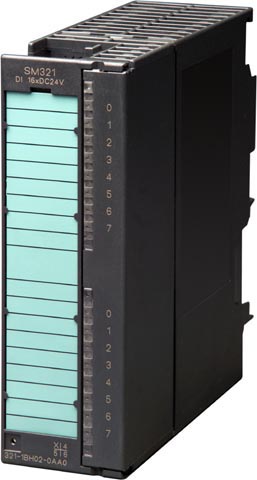

Ex-модули ввода дискретных сигналов характеризуются следующими показателями:

  • Компактное исполнение;
    прочный пластиковый корпус, на котором размещены:
    • Зеленый светодиоды (0 … 3) на каждый входной канал. Включение светодиода сигнализирует о замыкании входной цепи или протекании по ней тока свыше 2.1 мА (для цепей с датчиками NAMUR в соответствии с DIN 19234).
    • Красный светодиод (F0 … F3) на каждый входной канал. Включение светодиода сигнализирует о коротком замыкании в линии или обрыве линии.
    • Отсек с разъем для установки фронтального соединителя и размещения кабельной ячейки, закрытые защитной дверцей.
    • Паз на защитной крышке для размещения этикетки с маркировкой внешних цепей модуля.
  • Простота установки:
    Модули монтируются на профильную шину S7-300 или ET 200M и соединяются с соседними модулями с помощью шинных соединителей.
    Все посадочные места равноценны. По умолчанию адресация входов определяется номером посадочного места модуля.
  • Удобное подключение внешних цепей:
    Подключение входных цепей производится к съемным фронтальным соединителям, которые закрываются защитными крышками. На крышки наносится маркировка входных цепей. Наличие фронтального соединителя позволяет производить замену модуля без демонтажа его внешних цепей. Фронтальный соединитель оснащен барьером для разделения цепей питания =24 В и сигнальных линий.

Ex-модули ввода дискретных сигналов выполняют преобразование входных дискретных сигналов, поступающих из Ex-зон, во внутренние логические сигналы контроллера.



6ES7 321-7RD00-0AB0

Напряжения и токи



Напряжение нагрузки L+



    • Номинальное значение (DC)

24 В

Потребляемый ток



  • От напряжения нагрузки L+, макс.

50 мA

  • От внутренней шины контроллера 5 В DC, макс.

80 мA

  • Потребляемая мощность, типовое значение

1.1 Вт

Система соединений



  • Фронтальный соединитель

20-полюсный

Дсискретные входы



  • Количество входов NAMUR

4

Длина кабеля, макс.



    • Обычного

200 м

Входное напряжение



    • Номинальное значение, DC

8.2 V; from internal circuit supply

Входной ток



    • При разрыве, макс.

0.1 мA

    • При коротком замыкании, макс.

8.5 мA

  • Для датчика NAMUR



    • Низкого уровня

от 0.35 дo 1.2 мA

    • Высокого уровня

от 2.1 дo 7 мA

Задержка срабатывания (при номинальном значении входного напряжения)



    • Входная частота (при 0.1мс задержки), макс.

2 кГц

  • Для входов NAMUR



    • Настраивается

Есть; 0.1 / 0.5 / 3 / 15 / 20 мс (+ 0.25 мс время подготовки)

Питание датчиков



  • Выходное напряжение

через входы

Датчик



Подсоединяемые датчики



    • Датчик NAMUR

Есть; 2-проводное соединение

Ex(i)-модули



Максимальные значения параметров одного входного канала



    • Емкость

3 мкФ

    • Ток короткого замыкания

14.1 мA

    • Индуктивность

100 мГн

    • Мощность нагрузки

33.7 мВт

    • Выходное напряжение холостого хода

10 В

Состояния, прерывания, диагностика



Диагностические функции



    • Считывание диагностической информации

Есть

Потенциалы/ электрическая изоляция



Функции дискретного входа



    • Электрическая изолякия, функции дискретных входов

Есть

    • Между каналами, на группу

1

Стандарты, сертификаты



  • Тип защиты по EN 50020 (CENELEC)

[EEx ib] IIC

  • Тип защиты по FM

CL.2, DIV 2, GP A,B,C,D T4

  • PTB тестовый номер

Ex-96.D.2094X

Размеры и масса



  • Масса, примерно

230 г
