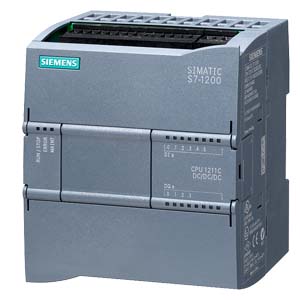

SIPLUS CPU 1211C производства Siemens

Исполнение:

Напряжение питания

Входное напряжение дискретных входов

Выходное напряжение дискретных выходов

Ток дискретного выхода

• DC/DC/DC

=24 В

=24 В

=24 В

0.5 A, транзисторный ключ

• DC/DC/реле

=24 В

=24 В

=5 … 30 В /
~5 … 250 В

2 A;
30 Вт в цепи постоянного тока /
200 Вт в цепи переменного тока

• AC/DC/реле

~85 … 264 В

=24 В

=5 … 30 В /
~5 … 250 В

2 A;
30 Вт в цепи постоянного тока /
200 Вт в цепи переменного тока

6ES7 211-1BD30-0XB0

6ES7 211-1HD30-0XB0

6ES7 211-1AD30-0XB0

Описание продукта

CPU 1211C AC/DC/реле

CPU 1211C DC/DC/реле

CPU 1211C DC/DC/DC

Состояние продукта

необходимое программное обеспечение

STEP 7 Basic V10.5

STEP 7 Basic V10.5

STEP 7 Basic V10.5

Напряжения питания

Номинальное значение

• =24 В

Есть

Есть

• Нижний допустимый предел (постоянный ток)

20.4 В

20.4 В

• Верхний допустимый предел (постоянный ток)

28.8 В

28.8 В

• ~120 В

Есть

• ~230 В

Есть

• Нижний допустимый предел (переменный ток)

85 В

• Верхний допустимый предел (переменный ток)

264 В

• Частота переменного тока, нижний допустимый предел

47 Гц

• Частота переменного тока, верхний допустимый предел

63 Гц

• Защита от коротких замыканий

0.0000000000000000E+00

0.0000000000000000E+00

0.0000000000000000E+00

Напряжение питания нагрузки L+

• Номинальное значение (постоянный ток)

24 В

24 В

• нижний допустимый предел (постоянный ток)

20.4 В

20.4 В

• верхний допустимый предел (постоянный ток)

28.8 В

28.8 В

Потребляемый ток

Потребляемый ток

60 мА при ~120 В, 30 мА при ~240 В

300 мА; типовое значение

300 мА; типовое значение

Потребляемый ток, не более

180 мА при ~120 В, 90 мА при ~240 В

0.9 A при =24 В

0.9 A при 24 В

Импульсный ток включения, не более

20 A при ~264 В

12 A при =28.8 В

12 A при =28.8 В

Выходной ток внутренней шины =5 В, не более

750 мА при =5 В для питания SM и CM

750 мА при =5 В для питания SM и CM

750 мА при =5 В для питания SM и CM

Потребляемый ток/ мощность

Потребляемая мощность, типовое значение

10 Вт

8 Вт

8 Вт

Объем данных пользователя/ опций

25 Кбайт

25 Кбайт

25 Кбайт

RAM

• встроенная

25 Кбайт

25 Кбайт

25 Кбайт

• расширение

Нет

Нет

Нет

Защита данных при перебоях в питании

• наличие

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

Есть; весь проект, необслуживаемое сохранение во встроенном EEPROM

• без батареи

Есть

Есть

Есть

CPU/ блоки

Организационные блоки (OB)

• Количество, не более

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

Ограничено только объемом RAM для кодов программы

CPU/ время выполнения

операций с битами, не менее

0.1 мкс/ инструкцию

0.1 мкс/ инструкцию

0.1 мкс/ инструкцию

операций со словами, не менее

12 мкс/ инструкцию

12 мкс/ инструкцию

12 мкс/ инструкцию

арифметических операций с плавающей запятой, не менее

18 мкс/ инструкцию

18 мкс/ инструкцию

18 мкс/ инструкцию

Область памяти данных

Энергонезависимая память данных (включая таймеры, счетчики, флаги), не более

2 048 байт

2 048 байт

2 048 байт

Флаги

• Количество, не более

4 Кбайт; объем адресуемой битовой памяти

4 Кбайт; объем адресуемой битовой памяти

4 Кбайт; объем адресуемой битовой памяти

Адресное пространство

Адресное пространство ввода/ вывода

• общее

1024 байт на ввода/ 1024 байт на вывод

1024 байт на ввода/ 1024 байт на вывод

1024 байт на ввода/ 1024 байт на вывод

• для ввода

1 024 байт

1 024 байт

1 024 байт

• для вывода

1 024 байт

1 024 байт

1 024 байт

Область отображения процесса

• для входов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

• для выходов, настраивается

1 Кбайт

1 Кбайт

1 Кбайт

Дискретные каналы

• встроенные входы (DI)

6

6

6

• встроенные выходы (DO)

4

4

4

Аналоговые каналы

• встроенные входы (AI)

2

2

2

• встроенные выходы (AO)

0

0

0

Аппаратная конфигурация

Количество модулей на систему, не более

3 коммуникационных модуля, 1 сигнальная плата

3 коммуникационных модуля, 1 сигнальная плата

3 коммуникационных модуля, 1 сигнальная плата

Время

Часы:

• Аппаратные часы реального времени

Есть

Есть

Есть

• Запас хода при перебоях в питаниии

240 часов; типовое значение

240 часов; типовое значение

240 часов; типовое значение

• Точность хода (отклонение)

60 с/ месяц при 25°C

60 с/ месяц при 25°C

60 с/ месяц при 25°C

Функции тестирования и отладки

Состояния/ управление

• Отображение состояний/ управление переменными

Есть

Есть

Есть

• Переменные

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Входы/ выходы, биты памяти, блоки данных DB, входы/ выходы системы распределенного ввода/ вывода, таймеры, счетчики

Принудительная установка

• принудительная установка

Есть

Есть

Есть

Коммуникационные функции

S7 функции связи

• поддержка

Есть

Есть

Есть

• в режиме сервера

Есть

Есть

Есть

Открытый обмен данными через IE:

• TCP/IP

Есть

Есть

Есть

• ISO-на-TCP  (RFC1006)

Есть

Есть

Есть

Количество соединений:

• общее

15; динамические

15; динамические

15; динамические

1-й интерфейс

Тип интерфейса

PROFINET

PROFINET

PROFINET

Физический уровень

Ethernet

Ethernet

Ethernet

Изоляция

Есть

Есть

Есть

автоматическое определение скорости обмена данными в сети

Есть

Есть

Есть

автоматическая настройка на скорость обмена данными в сети

Есть

Есть

Есть

автоматическая кроссировка подключаемого кабеля

Есть

Есть

Есть

CPU/ программирование

Программное обеспечение конфигурирования

• STEP 7

STEP 7 Basic V10.5

STEP 7 Basic V10.5

STEP 7 Basic V10.5

Языки программирования

• LAD

Есть

Есть

Есть

• CSF

Есть

Есть

Есть

Мониторинг времени цикла

• настройка

Есть

Есть

Есть

Дискретные входы

Количество входов

6; встроенные

6; встроенные

6; встроенные

• из них используется технологическими функциями

3; HSC (High Speed Counting - скоростной счет)

3; HSC (High Speed Counting - скоростной счет)

3; HSC (High Speed Counting - скоростной счет)

m/p-чтение

Есть

Есть

Есть

Количество одновременно опрашиваемых входов

• [Fehlender Merkmalstext TAK_ABP289_001_000]

• при температуре до 40 °C

6

6

6

Входное напряжение:

• номинальное значение

=24 В

=24 В

=24 В

• сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА

• сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток

• сигнала высокого уровня, типовое значение

1 мА

1 мА

1 мА

Задержка распространения входного сигнала (при номинальном входном напряжении)

• для стандартных входов

• настройка

0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп по 4 входа

• время переключения от низкого к высокому уровню, не менее

0.2 мс

0.2 мс

0.2 мс

• время переключения от низкого к высокому уровню, не более

12.8 мс

12.8 мс

12.8 мс

• для входов прерываний

• настройка

Есть

Есть

Есть

• для входов счета/ технологических функций

• настройка

Однофазный: 3 х 100 кГц, дифференциальный: 3 х 80 кГц

Однофазный: 3 х 100 кГц, дифференциальный: 3 х 80 кГц

Однофазный: 3 х 100 кГц, дифференциальный: 3 х 80 кГц

Длина кабеля:

• экранированного, не более

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

500 м; 50 м для входов технологических функций

• обычного, не более

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

300 м; не используется для входов технологических функций

Дискретные выходы

Количество выходов

4; реле

4; реле

4

• из них скоростных

2; 100 кГц, для формирования последовательности импульсов

Защита от коротких замыканий

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Нет; обеспечивается внешними цепями

Ограничение коммутационных перенапряжений

U_L+ - 48 В

Коммутационная способность выхода

• при активной нагрузке, не более

2 A

2 A

0.5 A

• при ламповой нагрузке, не более

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

5 Вт

Выходное напряжение:

• сигнала низкого уровня, не более

0.1 В при нагрузке 10 кОм

• сигнала высокого уровня, не менее

20 В

Выходной ток

• сигнала высокого уровня, номинальное значение

0.5 A

• сигнала низкого уровня, не более

0.1 мА

Время переключения выхода при активной нагрузке:

• от низкого к высокому уровню, не более

10 мс.

10 мс

1 мкс

• от высокого к низкому уровню, не более

10 мс

10 мс

5 мкс

Параллельное включение двух выходов

• для увеличения выходной мощности

Нет

Нет

Частота переключения выхода, не более:

• для импульсных выходов при активной нагрузке

1 Гц

1 Гц

100 кГц

Длина кабеля, не более:

• экранированного

500 м

500 м

500 м

• обычного

150 м

150 м

150 м

Релейные выходы

Количество выходов

4

4

Количество циклов срабатывания

Механических циклов 10 миллионов, электрических циклов при номинальном напряжении 100,000

Механических циклов 10 миллионов, электрических циклов при номинальном напряжении 100,000

Аналоговые входы

Количество входов

2

2

2

из них для измерения сигналов напряжения

2

2

 2

длина экранированного кабеля, не более

100 м; экранированная витая пара

100 м; экранированная витая пара

100 м; экранированная витая пара

• сигналы напряжения

Есть

Есть

Есть

Входные диапазоны

• 0 ... +10 В

Есть

Есть

Есть

• входное сопротивление канала (0 ... 10 В)

≥100 кОм

≥100 кОм

≥100 кОм

Аналого-цифровое преобразование

Время интегрирования и преобразования/ разрешение на канал

• Разрешение с учетом переполнения, не более

10 бит

10 бит

10 бит

• Настраиваемое время интегрирования

Есть

Есть

Есть

• Время преобразования на канал

625 мкс

625 мкс

625 мкс

Питание датчиков

24 В для питания датчиков

• 24 В

Допустимый диапазон: 20.4 ... 28.8 В

Допустимый диапазон: 20.4 ... 28.8 В

Допустимый диапазон: 20.4 ... 28.8 В

Датчики

Подключаемые датчики

• 2-проводные датчики BERO

Есть

Есть

Есть

Встроенные функции

Количество счетчиков

3

3

3

Частота следования входных сигналов, не более

100 кГц

100 кГц

100 кГц

Измеритель частоты

Есть

Есть

Есть

Управление позиционированием

Есть

Есть

Есть

ПИД регулирование

Есть

Есть

Есть

Количество импульсных входов

4

4

4

Количество импульсных выходов

2

Частота следования выходных импульсов, не более

100 кГц

Изоляция

Гальваническое разделение дискретных входов

• гальваническое разделение групп дискретных входов

~500 В в течение 1 минуты

~500 В в течение 1 минуты

~500 В в течение 1 минуты

• количество групп входов

1

1

1

Изоляция дискретных выходов

• Гальваническое разделение дискретных выходов

Есть; реле

Есть; реле

Есть

• между каналами

Нет

Нет

Нет

• количество групп выходов

1

1

1

Допустимая разность потенциалов

между различными цепями

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

=500 В между цепями =24 В и =5 В

Электромагнитная совместимость

Стойкость к статическому разряду:

• по IEC 61000-4-2

Есть

Есть

Есть

Стойкость к наводкам в кабельных линиях:

• в линии питания по IEC 61000-4-4

Есть

Есть

Есть

• в сигнальных линиях по IEC 61000-4-4

Есть

Есть

Есть

• в линии питания по IEC 61000-4-5

Есть

Есть

Есть

• стойкость к высокочастотным наводкам по IEC 61000-4-6

Есть

Есть

Есть

• Излучение радиопомех по EN 55 011 (ограничительный класс A)

Есть; группа 1

Есть; группа 1

Есть; группа 1

• Излучение радиопомех по EN 55 011 (ограничительный класс B)

Есть

Есть

Есть

Условия эксплуатации, хранения и транспортировки

Диапазон рабочих температур

• минимальная температура

0 °C

0 °C

0 °C

• максимальная температура

55 °C

55 °C

55 °C

• вертикальная установка, минимальная температура

0 °C

0 °C

0 °C

• вертикальная установка, максимальная температура

45 °C

45 °C

45 °C

• горизонтальная установка, минимальная температура

0 °C

0 °C

0 °C

• горизонтальная установка, максимальная температура

55 °C

55 °C

55 °C

Диапазон температур хранения и транспортировки:

• минимальная температура

-40 °C

-40 °C

-40 °C

• максимальная температура

70 °C

70 °C

70 °C

Атмосферное давление:

• во время работы, не менее

795 гПа

795 гПа

795 гПа

• во время работы, не более

1 080 гПа

1 080 гПа

1 080 гПа

• во время хранения/ транспортировки, не менее

660 гПа

660 гПа

660 гПа

• во время хранения/ транспортировки, не более

1 080 гПа

1 080 гПа

1 080 гПа

Относительная влажность:

• во время работы, не более

95 %; без появления конденсата

95 %; без появления конденсата

95 %; без появления конденсата

Вибрация

• Вибрация

2G для настенного монтажа, 1G для монтажа на профильную шину

2G для настенного монтажа, 1G для монтажа на профильную шину

2G для настенного монтажа, 1G для монтажа на профильную шину

• испытания по IEC 60068-2-6

Есть

Есть

Есть

Ударные воздействия:

• испытания по IEC 60068-2-27

Есть; IEC 68, часть 2-27 полусинусоидальные воздействия: 15 g (пиковое значение), длительность 11 мс

Есть; IEC 68, часть 2-27 полусинусоидальные воздействия: 15 g (пиковое значение), длительность 11 мс

Есть; IEC 68, часть 2-27 полусинусоидальные воздействия: 15 g (пиковое значение), длительность 11 мс

Степень защиты

IP 20

Есть

Есть

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

Есть

Есть

C-TICK

Есть

Есть

Есть

cULus

Есть

Есть

Есть

Одобрение FM

Есть

Есть

Есть

Габариты и масса

Габариты и масса

• Ширина

90 мм

90 мм

90 мм

• Высота

100 мм

100 мм

100 мм

• Глубина

75 мм

75 мм

75 мм

Масса

• масса, приблизительно

420 г

380 г

370 г
