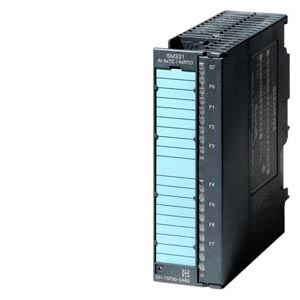

Ex-модули аналогового ввода производства Siemens

6ES7 331-7RD00-0AB0

6ES7 331-7SF00-0AB0

Напряжения и токи

Напряжение нагрузки L+

• Номинальное значение (DC)

24 В

24 В

Напряжение питания

• Доступность

Есть

• Выходное напряжение при потребляемом токе 22мА (50 Ом шунт встроен в модуль), мин.

13 В

• Напряжение холостого хода, макс.

25.2 В

Потребляемый ток

• От внутренней шины контроллера 5 В DC, макс.

60 мA

120 мA

• От напряжения нагрузки L+, макс.

150 мA

• Потребляемая мощность, типовое значение

3 Вт

0.6 Вт

Система соединений

• Фронтальный соединитель

20-полюсный

20-полюсный

Аналоговые входы

• Количество

4

8; 8 x термопар,
4 x RTD термисторов

• Длина экранированного кабеля, макс.

200 м

200 м; HTC:50 м

• Максимально допустимый входной ток для каналов измерения силы тока

40 мA

Диапазоны измерения, токи

• от 0 дo 20 мA

Есть

• от 4 дo 20 мA

Есть

Диапазоны измерения, термопары

• Tип B

Есть

• Tип E

Есть

• Tип J

Есть

• Tип K

Есть

• Tип L

Есть

• Tип N

Есть

• Tип R

Есть

• Tип S

Есть

• Tип T

Есть

• Tип U

Есть

Диапазоны измерения, термометры сопротивления

• Ni 100

Есть

• Pt 100

Есть

• Pt 200

Есть

Параметры аналого-цифрового преобразования

• Принцип измерения

SIGMA-DELTA

SIGMA-DELTA

Время интегрирования/ преобра­зования

• Разрешение, включая перепол­нение

16 бит; от 10 дo 15 бит + знак

16 бит; от 10 дo 15 бит + знак

• базовое время преобразования, включая время интег­рирования, при разрешенной работе одного ка­нала, мс

Есть; от 2.5 дo 100 мс

Есть; от 2.5 дo 100 мс

• подавление напряжения интерференции для частоты f1, Гц

от 10 дo 400 Гц

от 10 дo 400 Гц

Датчик

Подключение датчиков

• для измерения силы тока с 2-проводными схемами подключения

Есть

Есть

• для измерения силы тока с 4-проводными схемами подключения

Есть

Есть

Ex(i)-модули

Максимальные значения внешней цепи (на канал)

• Емкость внешней цепи C_EXT

90 нФ

60 мкФ

• Ток короткого замыкания I₀

68.5 мA

28.8 мA

• Индуктивность внешней цепи L_EXT

7.5 мГн

40 мГн

• Мощность нагрузки Р₀

431 мВт

41.4 мВт

• Ri, макс.

50 Ом

• Выходное напряжение холостого хода

25.2 В

5.9 В

Подавление помех, погрешности

• Температурная погрешность преобразования (по отно­шению к пределу измерения)

от 0.001 дo 0.002 %/K

Рабочая погрешность преобразования (во всем темпе­ратурном диапазоне, по отношению к пределу измере­ния

• 0/4 … 20 мА

+/- 0,45 %

• Рабочая погрешность преобразования (во всем темпе­ратурном диапазоне, по отношению к пределу измере­ния

от 0.09 дo 0.04 %

Базовая погрешность преобразования (рабочая по­грешность преобразования при +25ºC по отношению к пределу измерения)

• 0/4 … 20 мА

+/- 0,1 %

• 0/4 … 20 мА

+/- 0,1 %

Подавление интерференционных наводок для f = nx (f1±1%), где f1 - частота интерференции, не менее

• режим нормального подавления (пиковое значение наводок меньше максимального значения входного сигнала)

60 дБ

60 дБ

• Перекрестные наводки между входами, не менее

130 дБ

130 дБ

Состояния, прерывания, диагностика

Диагностические функции

• считывание диагностической информации

Есть

Есть

• Прерывания при достижении граничных значений параметра

Есть

Есть

• Индикация разрыва в кабеле датчика

Есть

Есть

• Индикация Короткого замыкания в кабеле датчика

Есть

Есть

Потенциалы/ электрическая изоляция

Функции аналогового выхода

• Электрическая изоляция

Есть

Есть

Допустимая разность потенциалов

• Между входами (UCM)

60 В DC

60 В DC

• Между входами и MANA (UCM)

60 В DC

30 В DC

Стандарты, сертификаты

• Тип защиты по EN 50020 (CENELEC)

[EEx ib] IIC

[EEx ib] IIC

• Тип защиты по FM

CL.I, DIV 2, GP A,B,C,D T4

CL.I, DIV 2, GP A,B,C,D T4

• PTB тестовый номер

Ex-96.D.2092X

Ex-96.D.2108X

Размеры и масса

• Масса, примерно

290 г

210 г
