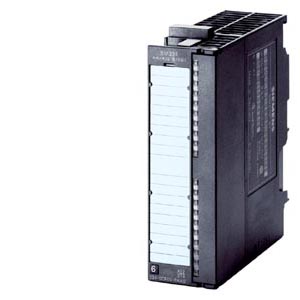

Модули ввода-вывода SM 334 производства Siemens

6ES7 334-0CE01-0AA0

6ES7 334-0KE00-0AB0

Напряжения и токи

Напряжение нагрузки L+

• Номинальное значение (DC)

24 В

24 В

Потребляемый ток

• От напряжения нагрузки L+, макс.

110 мA

80 мA

• От внутренней шины контроллера, макс.

55 мA

60 мA

• Потребляемая мощность, типовое значение

3 Вт

2 Вт

Система соединений

• Фронтальный соединитель

20-полюсный

20-полюсный

Аналоговые входы

• Количество

4

4

• из них для измерения напряжения

4

2

• из них для измерения сопротивления

4

• Максимальное входное напряжение для каналов изме­рения напряжения

20 В длительно, 75 В в течение 1 с (скважность 1:20)

20 В длительно, 75 В в течение 1 с (скважность 1:20)

• Максимальный входной ток для каналов измерения силы тока

40 мA

• Время цикла (все каналы)

5 мс; AE+AA

85 мс

Диапазоны изменения выходных сигналов напряжения

• от 0 дo +10 В

Есть

Есть

Диапазоны изменения выходных сигналов силы тока

• от 0 дo 20 мA

Есть

Диапазоны изменения выходных сигналов сопротивления

• от 0 дo 10000 Ом

Есть

Диапазоны изменения выходных сигналов термометров сопротивления

• Pt 100

Есть; климатический

Аналоговые выходы

• Количество

2

2

• Длина экранированного кабеля, макс.

200 м

100 м

• Защита от короткого замыкания

Есть

Есть

• ток срабатывания защиты, не более

11 мA

10 мA

• Напряжение холостого хода выходного канала силы тока, не более

15 В

Диапазоны изменения выходных сигналов, для каналов напряжения

• от 0 дo 10 В

Есть

Есть

Диапазоны изменения выходных сигналов, для каналов силы тока

• от 0 дo 20 мA

Есть

Параметры цепи нагрузки

• для каналов напряжения, активное сопротивление, мин.

5 кОм

2.5 кОм

• для каналов напряжения, емкость, макс.

1 мкФ

1 мкФ

• для каналов силы тока, активное сопротивление, макс.

300 Ом

• для каналов силы тока, индуктивность, макс.

1 мГн

Параметры цифро-аналогового преобразования

Время интегрирования/ время преобразо­вания/ разре­шающая способность на один канал

• Разрешающая способность, включая знаковый разряд, макс.

8 бит

12 бит

• Время интегрирования, мс

16.67; 20

Время установки выходного сигнала

• при активной нагрузке

0.3 мс

0.8 мс

• при емкостной нагрузке

3 мс

0.8 мс

• при индуктивной нагрузке

0.3 мс

Датчик

Подключение датчиков

• для измерения силы тока по 4-проводной схеме

Есть

• для измерения сопротивления по 2-проводной схеме

Есть

• для измерения сопротивления по 3-проводной схеме

Есть

• для измерения сопротивления по 4-проводной схеме

Есть

Подавление помех, погрешности

Рабочая погрешность преобразования (во всем темпе­ратурном диапазоне, по отно­шению к пределу измере­ния):

• для выходных каналов напряжения

+/- 0,6 %

+/- 1 %

• для выходных каналов силы тока

+/- 1 %

• для входов измерения напряжения

+/- 0,9 %

+/- 0,7 %; от 0 дo 10 В

• для входов измерения силы тока

+/- 0,8 %

• для входов измерения сопротивления

+/- 3,5 %; 10 кОм

• для входов измерения температуры

+/- 1 %

Базовая погрешность преобразования (рабочая по­грешность преобразования при +25ºC по отношению к пределу изме­рения):

• для выходных каналов напряжения

+/- 0,5 %

+/- 0,85 %

• для выходных каналов силы тока

+/- 0,5 %

• для входов измерения напряжения

+/- 0,7 %

+/- 0,5 %; от 0 дo 10 В

• для входов измерения силы тока

+/- 0,6 %

• для входов измерения сопротивления

+/- 2,8 %; 10 кОм

• для входов измерения температуры

+/- 0,8 %

Состояния, прерывания, диагностика

Прерывания

• Прерывания

Нет

Нет

Диагностика

• Диагностические функции

Нет

Нет

Изоляция

• Испытательное напряжение изоляции

500 В DC

500 В DC

Потенциалы/ электрическая изоляция

Функции аналогового выхода

• Между каналами и внутренней шиной контроллера

Нет

Есть

Функции аналогового выхода

• Между каналами и внутренней шиной контроллера

Нет

Есть

Размеры и масса

• Масса, примерно

285 г

200 г

• Ширина

40 мм

40 мм

• Высота

125 мм

125 мм

• Глубина

120 мм

120 мм
