Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
| 6ES7 151-1CA00-0AB0 | 6ES7 151-1BA02-0AB0 | 6ES7 151-1AB05-0AB0 | 6ES7 151-1AA05-0AB0 |
Напряжение питания |
|
|
|
|
Ток потребляемый от источника 1L+ |
|
|
|
|
| 24 В | 24 В | 24 В | 24 В |
| Есть | Есть | Есть | Есть |
Напряжение и ток |
|
|
|
|
| Нет | 20 мс | 20 мс | 20 мс |
Потребляемый ток |
|
|
|
|
| 70 мA | 200 мA | 200 мA | 200 мA |
| 1.5 Вт | 3.3 Вт | 3.3 Вт | 3.3 Вт |
|
|
| 700 мA |
|
Адресное пространство |
|
|
|
|
Адресное значение |
|
|
|
|
| 88 байт | 244 байта | 244 байта | 244 байта |
| 88 байт | 244 байта | 244 байта | 244 байта |
Интерфейсы |
|
|
|
|
| 80 мA | 80 мA |
| 80 мA |
| Есть; 9-полюсное гнездо соединителя D-типа | Есть; 9-полюсное гнездо соединителя D-типа | Нет | Есть; 9-полюсное гнездо соединителя D-типа |
| Нет | Нет | Есть; 4 симплексных гнезда для подключения POF или PCF кабелей | Нет |
Протоколы |
|
|
|
|
| Есть | Есть | Есть | Есть |
PROFIBUS DP |
|
|
|
|
| 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Кбит/с; 1.5 / 3 / 6 / 12 Мбит/с | 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Кбит/с; 1.5 / 3 / 6 / 12 Mбит/с | 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Кбит/с; 1.5 / 12 Mбит/с | 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Кбит/с; 1.5 / 3 / 6 / 12 Mбит/с |
| 1,200 м | 1,200 м | 50 м при использовании POF кабеля, 300 м при использовании PCF кабеля | 1,200 м |
| Есть | Есть | Есть | Есть |
| Есть | Есть | Есть | Есть |
| Нет | Есть | Нет | Нет |
Изохронный режим |
|
|
|
|
| Нет | Есть | Нет | Нет |
Состояние/ прерывание/ диагностика |
|
|
|
|
Прерывание |
|
|
|
|
| Нет | Есть | Есть | Есть |
Диагностика |
|
|
|
|
| Есть | Есть | Есть | Есть |
Диагностические светодиоды: |
|
|
|
|
| Есть | Есть | Есть | Есть |
| Есть | Есть | Есть | Есть |
| Есть | Есть | Есть | Есть |
Изоляция |
|
|
|
|
| =500 В | =500 В | ~60 В/ =57 В | =500 В |
Потенциалы/ электрическая изоляция |
|
|
|
|
| Нет | Нет | Нет | Нет |
| Есть | Есть |
| Есть |
| Нет | Нет | Нет | Нет |
Допустимая разность потенциалов |
|
|
|
|
| ~60 В/ =75 В | 500 В DC | ~60 В/ =75 В | ~60 В/ =75 В |
Размеры и вес |
|
|
|
|
| 150 г | 150 г | 150 г | 150 г |
| 45 мм | 45 мм | 45 мм | 45 мм |
| 119.5 мм | 119.5 мм | 119.5 мм | 119.5 мм |
| 75 мм | 75 мм | 75 мм | 75 мм |
Общие данные |
|
|
|
|
| 80F3h | 80E0h | 806Bh | 806Ah |

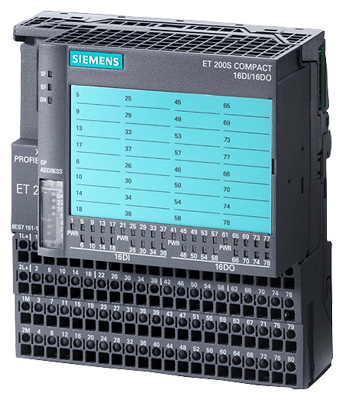

| 6ES7 151-1CA00-1BL0 | 6ES7 151-1CA00-3BL0 |
Напряжение питания |
|
|
Ток потребляемый от источника 1L+ |
|
|
| 24 В | 24 В |
| Есть | Есть |
Потребляемый ток |
|
|
| 100 мA | 100 мA |
|
|
|
|
|
|
Адресное пространство |
|
|
Адресное значение |
|
|
| 100 байт | 100 байт |
| 100 байт | 100 байт |
Интерфейсы |
|
|
| 80 мA | 80 мA |
| Есть; 9-полюсное гнездо соединителя D-типа | Есть; 9-полюсное гнездо соединителя D-типа |
| Нет | Нет |
Подключение внешних цепей |
|
|
Подключение датчиков и исполнительных устройств | Через контакты терминального модуля TM-C и опционального терминального блока TE-U120. Контакты под винт или контакты-защелки. 3- или 4-проводные схемы подключения. | |
Протоколы |
|
|
| Есть | Есть |
PROFIBUS DP |
|
|
| 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Кбит/с; 1.5 / 3 / 6 / 12 Мбит/с | 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 Кбит/с; 1.5 / 3 / 6 / 12 Mбит/с |
| 1,200 м | 1,200 м |
| Есть | Есть |
| Есть | Есть |
| Нет | Нет |
Изохронный режим |
|
|
| Нет | Нет |
Встроенные дискретные входы |
|
|
Количество входов | 32 | 16 |
Длина соединительного кабеля: |
|
|
| 600 м | 600 м |
| 1000 м | 1000 м |
Входное напряжение: |
|
|
| =24 В | =24 В |
| -30 ... +5 В | -30 ... +5 В |
| 13 ... 30 В | 13 ... 30 В |
Входной ток сигнала высокого уровня, типовое значение | 4 мА | 3 мА |
Время переключения | 3 мс (1.2 ... 4.8 мс) | 3 мс (1.2 ... 4.8 мс) |
Выходы питания датчиков |
|
|
Количество выходов | 2 | 1 |
Выходное напряжение под нагрузкой, не менее | UL+ - 0.5 B | UL+ - 0.5 B |
Ток нагрузки: |
|
|
| 500 мА | 500 мА |
| 0 ... 500 мА | 0 ... 500 мА |
Защита от коротких замыканий | Есть, электронная, на потенциальную группу | |
Встроенные дискретные выходы |
|
|
Количество | Нет | 16 |
Длина соединительного кабеля: |
|
|
| - | 600 м |
| - | 1000 м |
Номинальное напряжение питания нагрузки: | - | =24 В |
| - | Есть |
Номинальный выходной ток сигнала высокого уровня: | - | 0.5 А |
| - | 7 ... 600 мА |
Выходной ток сигнала низкого уровня, не более |
| 0.5 мА |
Суммарный ток нагрузки группы выходов, не более: |
|
|
| - | 4 А при 30оС, 3 А при 40оС, 2 А при 60оС |
| - | 2 А |
Ламповая нагрузка, не более | - | 5 Вт на выход |
Сопротивление нагрузки | - | 48 Ом ... 4 кОм |
Частота переключения выхода, не более: |
|
|
| - | 100 Гц |
| - | 2 Гц |
| - | 10 Гц |
Ограничение коммутационных перенапряжений | - | UL+ - (55 ... 60) В |
Защита от коротких замыканий | - | Есть, на каждый канал, ток срабатывания защиты 0.7 ... 1.9 А |
Состояние/ прерывание/ диагностика |
|
|
Прерывание |
|
|
| Нет | Нет |
Диагностика |
|
|
| Есть | Есть |
Диагностические светодиоды: |
|
|
|
| Есть |
| Есть | Есть |
| Есть | Есть |
| Есть, зеленый светодиод на каждый канал | Есть, зеленый светодиод на каждый канал |
| Нет | Есть, зеленый светодиод на каждый канал |
| Есть | Есть |
Изоляция |
|
|
| =500 В | =500 В |
Потенциалы/ электрическая изоляция |
|
|
| Нет | Нет |
| Есть | Есть |
| Нет | Нет |
Допустимая разность потенциалов |
|
|
| ~60 В/ =75 В | ~60 В/ =75 В |
Размеры и вес |
|
|
| 230 г | 230 г |
| 120 мм | 120 мм |
| 81 мм | 81 мм |
| 58 мм | 58 мм |
Общие данные |
|
|
|
| 8200Ah |
Модули питания | Терминальные модули TM-P для модулей питания | |||
|---|---|---|---|---|
Винтовые клеммы | 15S23-A1 | 15S23-A0 | 15S22-01 | 30S44-A0 |
Заказной номер 6ES7 193... | 4CC20-0AA0 | 4CD20-0AA0 | 4CE00-0AA0 | 4CK20-0AA0 |
Пружинные клеммы | 15C23-A1 | 15C23-A0 | 15C22-01 | 30C44-A0 |
Заказной номер 6ES7 193... | 4CC30-0AA0 | 4CD30-0AA0 | 4CE10-0AA0 | 4CK30-0AA0 |
FastConnect | 15N23-A1 | 15N23-A0 | 15N22-01 | В разработке |
Заказной номер 6ES7 193... | 4CC70-0AA0 | 4CD70-0AA0 | 4CE60-0AA0 |
|
PM-E DC 24 V | • | • | • |
|
PM-E 24 - 48 V DC | • | • | • |
|
PM-E 24 V DC/120/230V AC | • | • | • |
|
PM-E F 24 V DC PROFIsafe |
|
|
| • |
