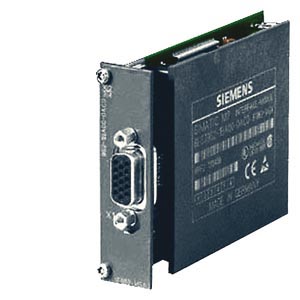

Модуль PROFIBUS DP IF-964 производства Siemens

6ES7 964-2AA04-0AB0

Потребляемый ток

• от ЦПУ, макс.

150 мA; Потребляемый ток от шины S7-400: the module does not take up current при 24 В, it merely makes this voltage available at the DP interface.
Общий потребляемый ток компонентов, подключенных к DP интерфейсу, макс 150 мA.

• Потребляемая мощность, типовое значение

1 Вт

Коммуникационные функции

Количество соединений

• Всего

зависит от устройства

PROFIBUS DP

• Длина кабеля, макс.

1,200 м; при 9.6 Кбит/с: макс. 1200 м
при 12 Mбит/с: макс. 100 м

1-й коммуникационный интерфейс

• Физический уровень

RS 485

• Гальваническое разделение цепей

Есть

Функции

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

Ведущее DP устройство

• Функции

• PG/OP функции связи

Есть

• постоянное время цикла шины

Есть

• SYNC/FREEZE

Есть

• Непосредственный обмен данными

Есть

• скорость передачи данных, макс.

12 Mбит/с

• скорость передачи данных, мин.

9.6 Кбит/с

• количество ведомых DP устройств, не более

125; зависит от использования ЦПУ

• адресное пространство

• Входы, макс.

зависит от устройства

• Выходы, макс.

зависит от устройства

• объем данных пользователя на одно ведомое DP устройство

• Входы, макс.

244 байт

• Выходы, макс.

244 байт

Размеры и масса

• Масса, примерно

65 г

• Ширина

26 мм

• Высота

54 мм

• Глубина

130 мм
