Y-Link для S7-400H производства Siemens

Модуль Y-Link выполняет функции ведомого устройства резервированной сети PROFIBUS DP и функции ведущего устройства по отношению к подключенному сегменту стандартной сети PROFIBUS DP. Он используется для подключения стандартных ведомых устройств PROFIBUS DP к переключаемым конфигурациям ввода-вывода резервированных систем автоматизации SIMATIC S7-400H.

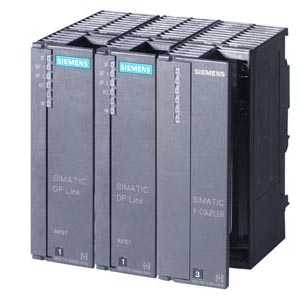

Блок  связи Y-Link состоит из:

• Двух интерфейсных модулей IM 157.
• Одного Y-соединителя.
• Одного активного шинного соединителя BM IM 157.
• Одного активного шинного соединителя BM Y-Coupler.

Блок монтируется на стандартую профильную шину ET 200M, предназначенную для установки активных шинных соединителей.

Конфигурируемые параметры и ограничения

Резервированная ведущая PROFIBUS DP система может расширяться блоками Y-Link следующими способами:

• Количество блоков Y-Link, подключаемых к резервированной ведущей системе PROFIBUS DP, ограничивается только максимально допустимым количеством сетевых узлов. Максимальное количество ведомых DP устройств, подключаемых с помощью блока Y-Link, зависит от длины фреймов сообщений для передачи данных пользователя и параметров настройки. Общая длина таких сообщений не должна превышать 244 байт. Кроме того, для подключаемой с помощью блока Y-Link подсистеме PROFIBUS DP существуют следующие ограничения:
  • подсистема может содержать не более 64 узлов;
  • общее количество модулей ввода-вывода не должно превышать 236 штук;
  • в подключаемой подсистеме не поддерживаются функции межузлового обмена данными и постоянного времени цикла (equidistance).
• Максимальная длина фреймов конфигурирования и фреймов сообщений одного блока Y-Link равна 244 байт.

Поддерживаемые типы ведомых DP устройств

Блок Y-Link

• Обмен данными с ведущей резервированной системой со скоростью передачи 9.6 Кбит/с … 12 Мбит/с.
• Безударное переключение на активный канал резервированной системы PROFIBUS DP ведущего устройства.
• Поддержка функций изменения конфигурации системы в режиме RUN (CiR) со стороны SIMATIC S7-400.
• Диагностические светодиоды, диагностика из программы пользователя.

Соединитель Y-Coupler

• Скорость передачи данных в подчиненной сети PROFIBUS DP (независимо от скорости передачи в резервированной сети ведущего устройства): 187.5 Кбит/с … 1.5 Мбит/с.
• Гальваническое разделение между подключаемой подсистемой PROFIBUS DP и цепью питания.
• Степень защиты IP 20.

Режимы работы

По отношению к резервированной сети PROFIBUS DP блок Y-Link выполняет функции ведомого устройства с резервированными интерфейсными модулями. По отношению к подключаемой подсети PROFIBUS DP он выполняет функции ведущего сетевого устройства.

Соединитель Y-Coupler и подключаемая к нему стандартная сеть PROFIBUS DP образуют самостоятельную систему распределенного ввода-вывода, работающую независисмо от резервированной сети PROFIBUS DP программируемого контроллера SIMATIC S7-400H.

Блок Y-Link обеспечивает автоматическое переключение подчиненной подсети на активный канал резервированной сети PROFIBUS DP.

Конфигурирование

Конфигурирование блоков связи Y-Link выполняется в среде STEP 7 V5.2 или выше. Соединитель Y-Coupler конфигурирования не требует.

Для вычисления параметров сети в STEP 7 необходимо принимать во внимание узлы, подключаемые к ведущему DP устройству через блок Y-Link.

Настройка параметров ведомых DP устройств

Настройка параметров ведомых DP-устройств, подключенных к подсети PROFIBUS DP, выполняется программируемым контроллером S7-400H через блок связи Y-Link.
