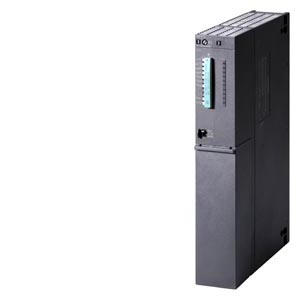

CPU 417-4 производства Siemens

6ES7 417-4XT05-0AB0

CPU 417-4

Версия продукта

Версия аппаратуры

04

Версия операционной системы

V5.3

Сопутствующее программное обеспечение

STEP7 V5.3 SP2 или выше с обновлением HW 

Технология CiR

Время CiR синхронизации, базовая нагрузка

60 мс

Время CiR синхронизации на ведомое устройство ввода/ вывода

7 мкс на байт ввода/вывода

Напряжения и токи

Внешнее напряжение питания памяти на время замены буферной батареи

=5 ... 15 В

Внешнее напряжение питания центрального процессора

Нет, питание через внутреннюю шину

Потребляемый ток

От внутренней шины контроллера =5 В, не более

1.8 A

От интерфейса =5 В, не более

90 мА; на каждый DP интерфейс

Потери мощности

Типовое значение

7.5 Вт

Максимальное значение

8.0 Вт

Память

Рабочая память:

• встроенная:

30 Мбайт

• для хранения программы

15 Мбайт

• для хранения данных

15 Мбайт

• расширение

Нет

Загружаемая память:

• карта памяти FEPROM:

Есть

• емкость, не более

64 Мбайт

• встроенная RAM, не более

1 Мбайт

• карта памяти RAM:

Есть

• емкость, не более

64 Мбайт

Сохранение данных при перебоях в питании:

• поддержка

Есть

• с буферной батареей

Есть, все данные

• без буферной батареи

Нет

Программные блоки CPU

Блоки данных (DB):

• количество, не более

16000; диапазон номеров от 1 до 16000

• размер блока, не более

64 Кбайт

Функциональные блоки (FB):

• количество, не более

8000; диапазон номеров от 0 до 7999

• размер блока, не более

64 Кбайт

Функции (FC):

• количество, не более

8000; диапазон номеров от 0 до 7999

• размер блока, не более

64 Кбайт

Организационные блоки (OB):

• размер блока, не более

64 Кбайт

Глубина вложения блоков:

• на приоритетный класс

24

• дополнительно на OB обработки ошибок

2

Время выполнения

Логических операций

18 нс

Операций со словами

18 нс

Математических операций с фиксированной точкой

18 нс

Математических операций с плавающей точкой

54 нс

Таймеры/счетчики

S7 счетчики:

• количество

2048

• сохраняющие состояния при перебоях в питании контроллера

• настройка

Есть, C0 ... C2047

• по умолчанию

C0 ... C7

• диапазон счета

0 ... 999

IEC счетчики:

• наличие

Есть

• тип

SFB

S7 таймеры:

• количество

2048

• сохраняющие состояния при перебоях в питании контроллера

• настройка

Есть, T0 ... T2047

• по умолчанию

Нет

• диапазон выдержек времени

10 мс ... 9990 с

IEC таймеры:

• наличие

Есть

• тип

SFB

Области памяти данных

Энергонезависимые области памяти, суммарно

Суммарная рабочая и загружаемая память (с буферной батареей)

Флаги:

• общее количество, не более

16 Кбайт

• из них сохраняющие состояния при перебоях в питании контроллера:

Есть, настраивается

• по умолчанию

MB0 ... MB15

• количество тактовых битов

8; (1 байт)

Объем локальных данных:

• настраиваемый, не более

64 Кбайт

• по умолчанию

32 Кбайт

Адресное пространство

Адресное пространство ввода/вывода:

• для входов

16 Кбайт

• для выходов

16 Кбайт

• из них в системе распределенного ввода/вывода:

• интерфейс MPI/DP, входы

2 Кбайт

• интерфейс MPI/DP, выходы

2 Кбайт

• интерфейс DP, входы

8 Кбайт

• интерфейс DP, выходы

8 Кбайт

Область отображения процесса:

• для входов, настраивается

16 Кбайт

• для выходов, настраивается

16 Кбайт

• для входов, по умолчанию

1 Кайт

• для выходов, по умолчанию

1 Кбайт

• консистентные данные, не более

244  байт

• доступ к консистентным данным в области отображения процесса

Есть

Количество подобластей отображение процесса, не более

15

Дискретные каналы:

• ввода

131072

• вывода

131072

• ввода в системе локального ввода/вывода

131072

• ввода в системе локального ввода/вывода

131072

Аналоговые каналы

• ввода

8192

• вывода

8192

• ввода в системе локального ввода/вывода

8192

• ввода из них в системе локального ввода/вывода

8192

Аппаратная конфигурация

Количество базовых блоков, не более

1

Количество стоек расширения, не более

21

Мультипроцессорные системы

Есть; до 4 центральных процессоров (в монтажных стойках UR1 или UR2)

Количество интерфейсных модулей на базовый блок:

• общее, не более

6

• IM 460, не более

6

• IM 463-2, не более

4

Количество ведущих DP устройств, не более:

• встроенных

2

• через интерфейсные модули IM 467

4

• через коммуникационные процессоры CP 443-5 Extended

10 

• IM + CP 

IM 467 не может использоваться с CP 443-5 Extended, а также с CP 443-1 EX4x/ EX20/ GX20, работающим в режиме PROFINET IO

• через интерфейсные субмодули IF 964-DP

2

Количество модулей S5, устанавливаемых в базовом блоке с использованием адаптеров, не более

6

Количество контроллеров PROFINET IO:

• встроенных

0

• через CP

4; не допускается параллельное функционирование CP 443-1 EX40 с CP 443-1 EX41/ EX20/ GX20, до 4 на базовый блок контроллера

Максимальное количество функциональных модулей и коммуникационных процессоров:

• функциональных модулей (FM)

Ограничивается количеством свободных слотов и количеством соединений

• коммуникационных процессоров  (PtP соединения)

CP 440:

ограничивается количеством свободных слотов

CP 441:

ограничивается количеством свободных слотов и количеством соединений

• коммуникационных процессоров PROFIBUS и Ethernet

14; из которых до 10 CP или IM в режиме ведущего DP устройства, до 4 контроллеров PNIO

Время

Часы реального времени:

• аппаратные часы реального времени

Есть

• буферная батарея и синхронизация

Есть

• разрешающая способность

1 мс

• отклонение времени за сутки, не более

• при питании от буферной батареи

1.7 с, питание контроллера отключено

• без питания от буферной батареи

8.6 с, питание контроллера включено

Счетчики моточасов:

• количество счетчиков

16

• нумерация счетчиков

0 ... 15

• диапазон счета:

• с SFC 2, 3 и 4

0 ... 32767 часов

• с SFC 101

0 ... 2³¹ - 1 часов

• разрешение

1 час

• сохранение состояний при перебоях в питании контроллера

Есть

Синхронизация времени:

• поддержка

Есть

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• через DP, ведущее устройство

Есть

• через DP, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Есть

• через Ethernet через NTP

Нет, через СР

• через IF 964 DP

Есть

Функции S7 сообщений

Количество станций, регистрирующих S7 сообщения, не более

63; Не более 63 с alarm_S и alarm_D (панели операторов); не более 8 с alarm_8 и alarm_P (например, WinCC)

Символьно-зависимые сообщения

Есть

Процедура сканирования SCAN

Есть

Общее количество сообщений, не более

1024

Блочно-зависимые сообщения

Есть

Диагностические сообщения процесса

Есть

Количество блоков ALARM-S, одновременно находящихся в активных состояниях

1000 блоков alarm_S/SQ или alarm_D/DQ

Блоки alarm_8:

• количество экземпляров для блоков alarm_8 и блоков S7функций связи, не более

10000

• по умолчанию

1200

Сообщения управления процессом

Есть

Функции тестирования и отладки

Мониторинг/модификация переменных:

Есть, до 16 таблиц переменных

• переменные

Входы/ выходы, биты памяти, блоки данных, входы/ выходы распределенной периферии, таймеры, счетчики

• количество переменных, не более

70, мониторинг/ модификация

Принудительная установка (Force):

Есть

• переменные

Входы/ выходы, биты памяти, входы/ выходы распределенной периферии

• количество переменных, не более

512

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания программы, не более  

4

Буфер диагностических сообщений:

Есть

• количество записей, не более

3200, настраивается

• количество записей по умолчанию

120

Коммуникационные функции

PG/OP функции связи:

Есть

• количество подключаемых панелей операторов без обработки сообщений

63

• количество подключаемых панелей операторов с обработкой сообщений

63 при использовании alarm_S и alarm_D

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):

Есть

• количество передаваемых пакетов GD, не более

16

• количество принимаемых пакетов GD, не более

32

• размер пакета GD, не более

54 байт

• размер пакета консистентных GD, не более

1 переменная

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

1 переменная

S7 функции связи:

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть

• объем данных пользователя на задание, не более

64 Кбайт

• объем консистентных данных пользователя на задание, не более

462 байта, 1 переменная

Функции S5-совместимой связи:

Есть; с помощью загружаемых функций AG_SEND/ AG_RECV не более чем через 10  коммуникационных процессоров CP 443-1 или CP 443-5

• объем данных пользователя на задание, не более

8 Кбайт

• объем консистентных данных пользователя на задание, не более

240 байт

• количество одновременных вызовов AG_SEND/AG_RECV на центральный процессор, не более

64/ 64

Стандартные функции связи (FMS)

Есть, через коммуникационные процессоры и загружаемые FB

Открытые IE соединения:

Через CP 443-1/ CP 443-1 Advanced и загружаемый FB

Web сервер

Нет

Общее количество соединений, не более

64

Интерфейсы

Интерфейсы

1x MPI/PROFIBUS DP + 1x PROFIBUS DP +  2x PROFIBUS DP (опциональный, съемный)

Количество интерфейсов USB

0

1-й коммуникационный интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS + MPI

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

150 мА

Количество соединений, не более

MPI: 44; DP: 32

Функции:

• MPI

Есть

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

MPI:

• количество соединений

44; если в линии используется  диагностирующий повторитель, то количество соединений снижается на 1

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи

Есть, в режиме S7 сервера или S7 клиента

• скорость обмена данными, не более

12 Мбит/с

Ведущее DP устройство:

• количество соединений, не более

32, для каждого диагностирующего повторителя нужно одно соединение

• сервисы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть

• S7 функции связи

Есть, в режиме S7 клиента или S7 сервера

• постоянное время цикла шины

Есть

• изохронный режим

Есть

• SYNC/FREEZE

Есть

• разрешение/запрет работы ведомых DP устройств

Есть

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Есть

• скорость передачи данных, не более

12 Мбит/с

• количество ведомых DP устройств, не более

32

• адресное пространство:

• ввода, не более

2 Кбайт

• вывода, не более

2 Кбайт

• объем данных пользователя на одно ведомое DP устройство

244 байт

• для ввода, не более

244 байт

• для вывода, не более

244 байт

• количество слотов, не более

244

• объем данных на слот, не более

128 Байт

Ведомое DP устройство:

• количество соединений

32

• сервисы:

• PG/OP функции связи

Есть, при активном состоянии интерфейса

• S7 маршрутизация

Есть, при активном состоянии интерфейса

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть, в режиме S7 клиента или S7 сервера

• непосредственный обмен данными между ведомыми устройствами

Нет

• DPV1

Нет

• GSD файл

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Нет

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• адресное пространство, не более

32 виртуальных слота

• объем данных пользователя на адресное пространство, не более

32 байт

• из которых передается за 1 цикл выполнения программы

32 байт

2-й коммуникационный интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS

Гальваническое разделение цепей

Есть

Встроенный коммутатор

-

Количество портов

1

Питание интерфейса (=15 ... 30 В), не более

150 мА

Количество соединений

32

Функции:

• ведущее DP  устройство

Есть

• ведомое DP устройство

Есть

Ведущее DP устройство:

• количество соединений, макс.

32

• сервисы:

• PG/OP функции связи

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть

• S7 функции связи

Есть, в режиме S7 сервера или S7 клиента

• постоянное время цикла шины

Есть

• изохронный режим

Есть

• SYNC/FREEZE

Есть

• разрешение/запрет работы ведомых DP устройств

Есть

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

125

• адресное пространство :

• ввода, не более

8 Кбайт

• вывода, не более

8 Кбайт

• объем данных пользователя на одно ведомое DP устройство, не более:

244 байт

• на ввод, не более

244 байт

• на вывод, не более

244байт

• количество слотов, не более

244

• объем данных на слот, не более

128 байт

Ведомое DP устройство:

• Количество соединений

32

• сервисы:

• PG/OP функции связи

Есть, при активном состоянии интерфейса

• S7 маршрутизация

Есть, при активном состоянии интерфейса

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть, в режиме S7 сервера или S7 клиента

• непосредственный обмен данными между ведомыми устройствами

Нет

• DPV1

Нет

• GSD файл

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Нет

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• количество адресных областей, не более

32

• объем данных пользователя на адресную область, не более

32 байт

• из которых передается за 1 цикл выполнения программы

32 байт

3-й коммуникационный интерфейс

Тип интерфейса

Опциональный съемный интерфейсный модуль 

Тип съемного интерфейсного модуля

IF 964-DP (6ES7 964-2AA04-0AB0)

Физический уровень

 RS 485/ PROFIBUS

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

150 мА

Автоматическое определение скорости обмена данными в сети

Нет

Количество соединений

32

Функции:

• MPI

Нет

• ведомое DP устройство

Есть

• ведущее DP устройство

Есть

Ведущее DP устройство: 

• количество соединений, не более

32

• Функции

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть, в режиме S7 сервера или S7 клиента

• постоянное время цикла шины

Есть

• изохронный режим

Есть

• SYNC/FREEZE

Есть

• разрешение/запрет работы ведомых DP устройств

Есть

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

125

• адресное пространство:

• ввода, не более

8 Кбайт

• вывода, не более

8 Кбайт

• объем данных пользователя на ведомое DP устройство:

• объем данных пользователя на одно ведомое DP устройство, не более

244 байт

• для ввода, не более

244 байт

• для вывода, не более

 244 байт

• количество слотов, не более

244

• объем данных пользователя на слот, не более

128 байт

Ведомое DP устройство:

• количество соединений

32

• функции:

• PG/OP функции связи

Есть, при активном состоянии интерфейса

• S7 маршрутизация

Есть, при активном состоянии интерфейса

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• функции S7 связи

Есть, в режиме S7 сервера или S7 клиента

• DPV1

Нет

• GSD файл

• скорость обмена данными, не более.

12 Мбит/с

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• количество адресных областей, не более

32

• объем данных пользователя на адресную область, не более

32 байт

• из которых передается за 1 цикл выполнения программы

32 байт

4-й интерфейс

Тип интерфейса

Опциональный съемный интерфейсный модуль

Тип съемного интерфейсного модуля

IF 964-DP (6ES7 964-2AA04-0AB0)

Технические данные

См. технические данные 3-го интерфейса

Изохронный режим

Поддержка

Есть, только для интерфейсов PROFIBUS DP

Количество ведущих DP устройств с поддержкой изохронного режима

4

Объем данных пользователя на изохронное ведомое устройство, не более

244 байт

Постоянное время цикла шины

Есть

Минимальная длительность импульса синхронизации

1 мс; 0.5 мс без применения SFC 126, 127

Время цикла, не более

32 мс

ПрограммированиеCPU

Программное обеспечение конфигурирования

 STEP 7

Языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph

Есть

Набор команд

См. список инструкций

Глубина вложения скобок

7

Защита ноу-хау:

• парольная защита доступа к программе

Есть

• кодирование блоков

Нет

Габариты и масса

Габариты (Шх Вх Г) в мм

50х 290х 219

Количество слотов, занимаемых в монтажной стойке контроллера

2

Масса, приблизительно

900 г
