Ex-модули дискретного вывода производства Siemens

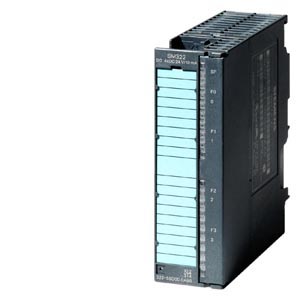

Ex-модули дискретного вывода
  • Модули вывода дискретных сигналов для управления оборудованием в зонах повышенной опасности (Ex-зонах).
  • Для подключения соединительных линий искробезопасного исполнения без использования внешних разделительных барьеров.






Ex-модули вывода дискретных сигналов предназначены для управления исполнительными механизмами, расположенными во взрыво- и пожароопасных зонах. Модификации:

Ex-модуль

Количество каналов

Подключаемая нагрузка

Вывода дискретных сигналов

4

Соленоидные вентили, индикаторные лампы, светодиоды и т.д.






Ex-модули вывода дискретных сигналов характеризуются следующими показателями:

  • Компактное исполнение;
    прочный пластиковый корпус, на котором размещены:
    • Зеленый светодиод (0 … 3) на каждый выходной канал. Включение светодиода сигнализирует о подаче питания на нагрузку.
    • Красный светодиод (F0 … F3) на каждый выходной канал. Включение светодиода сигнализирует о коротком замыкании или обрыве цепи подключения нагрузки.
    • Красный светодиод SF индикации обобщенного сигнала отказа.
    • Отсек с разъем для установки фронтального соединителя и размещения кабельной ячейки, закрытые защитной дверцей.
    • Паз на защитной крышке для размещения этикетки с маркировкой внешних цепей модуля.
  • Простота установки:
    Модули монтируются на профильную шину S7-300 или ET 200M и соединяются с соседними модулями с помощью шинных соединителей.
    Все посадочные места равноценны. По умолчанию адресация входов определяется номером посадочного места модуля.
  • Удобное подключение внешних цепей:
    Подключение входных цепей производится к съемным фронтальным соединителям, которые закрываются защитными крышками. На крышки наносится маркировка входных цепей. Наличие фронтального соединителя позволяет производить замену модуля без демонтажа его внешних цепей. Фронтальный соединитель оснащен барьером для разделения цепей питания =24 В и сигнальных линий.





Модули вывода дискретных сигналов Ex-исполнения выполняют преобразование внутренних логических сигналов контроллера в его выходные дискретные сигналы. Эти сигналы используются для управления оборудованием, расположенным в Ex-зонах.



6ES7 322-5SD00-0AB0

6ES7 322-5RD00-0AB0

Напряжения и токи





Напряжение нагрузки L+





    • Номинальное значение (DC)

24 В

24 В

Потребляемый ток





  • От напряжения нагрузки L+, макс.

160 мA

160 мA

  • От внутренней шины контроллера 5 В DC, макс.

70 мA

70 мA

  • Потребляемая мощность, типовое значение

3 Вт

3 Вт

Система соединений





  • Фронтальный соединитель

20-полюсный

20-полюсный

Дсискретные выходы





  • Количество

4

4

  • Длина обычного кабеля, макс.

200 м

200 м

  • Защита от короткого замыкания

Есть; электронная

Есть; электронная

    • Мониторинг короткого замыкания

10 мA + 10 %

20.5 мA + 10 %

Выходное напряжение





    • Номинальное значение (DC)

24 В

15 В

Выходной ток





    • Допустимое значение высокого уровня от 0 дo 60 °C, макс.

10 мA; +/- 10%

20 мA; +/- 10%

Частота переключения выходов





    • при активной нагрузке, макс.

100 Гц

100 Гц

Выходное сопротивление канала





    • Верхний предел

390 Ом; 2-проводное соединение

200 Ом; 2-проводное соединение

Ex(i)-модули





Максимальные значения внешней цепи (на канал)





    • емкость внешней цепи CEXT

90 нФ

500 нФ

    • ток короткого замыкания I0

70 mA

85 mA

    • индуктивность внешней цепи LEXT

6.7 мГн

5 мГн

    • мощность нагрузки Р0

440 мВт

335 мВт

    • напряжение холостого хода U0

25.2 В

15.75 В

Состояния, прерывания, диагностика





Диагностические функции





    • Считывание диагностической информации

Есть

Есть

    • Мониторинг короткого замыкания

Есть

Есть

    • Индикатор группового отказа

Есть

Есть

Потенциалы/ электрическая изоляция





Функции дискретного выхода





    • Электрическая изоляция, функции дискретного выхода

Есть

Есть

    • Между каналами, на группу

1

1

Стандарты, сертификаты





  • Тип защиты по EN 50020 (CENELEC)

[EEx ib] IIC

[EEx ib] IIC

  • Тип защиты по FM

CL I, DIV 2, GP A,B,C,D T4

AIS CL.1, DIV 1, GP A,B,C,D; CL.I, DIV 2, GP A,B,C,D T4

  • PTB тестовый номер

Ex-96.D.2093X

Ex-96.D.2102X

Размеры и масса





  • Масса, примерно

230 г

230 г




Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter

Код Заказной номер Описание Вес (кг) Заказать
62256 6ES7322-5RD00-0AB0 simatic s7-300, sm 322, ex-модуль вывода дискретных сигналов: гальваническое разделение внешних и внутренних цепей, 4 выхода =15в/20ma, диагностика, ptb тест. 20-полюсный фронт. соединитель заказывается отдельно 0.362 Заказать
62257 6ES7322-5SD00-0AB0 simatic s7-300, sm 322, ex-модуль вывода дискретных сигналов: гальваническое разделение внешних и внутренних цепей, 4 выхода =24в/10ma, диагностика, ptb тест. 20-полюсный фронтальный соединитель заказывается отдельно 0.357 Заказать
62260 6ES7328-0AA00-7AA0 simatic s7-300, фронтальная дверца для 32-канальных модулей, позволяет подключать к фронтальному соединителю проводники сечением 1.3 кв.мм 16 awg, упаковка из 5 штук 0.05 Заказать
62310 6ES7392-1AJ00-0AA0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами 0.069 Заказать
110757 6ES7392-1AJ00-1AB0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами, упаковка из 100 штук 6.16 Заказать
62312 6ES7392-2AX00-0AA0 simatic s7-300, 10 листов формата din a4 цвета petrol, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.238 Заказать
110769 6ES7392-2BX00-0AA0 simatic s7-300, 10 листов формата din a4 светло-бежевого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.226 Заказать
110771 6ES7392-2CX00-0AA0 simatic s7-300, 10 листов формата din a4 желтого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.228 Заказать
110773 6ES7392-2DX00-0AA0 simatic s7-300, 10 листов формата din a4 красного цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.225 Заказать
62314 6ES7392-2XX00-0AA0 simatic s7-300, запасные этикетки для маркировки внешних цепей 8- и 16-канальных модулей, упаковка из 10 штук 0.008 Заказать
110776 6ES7392-2XY00-0AA0 simatic s7-300, запасные прозрачные вкладыши для защиты маркировочных этикеток 8- и 16-канальных модулей, упаковка из 10 штук 0.009 Заказать
110779 6ES7393-4AA00-0AA0 simatic s7-300, lk 393, кабельная ячейка для ex(i) -модулей: для подключения искробезопасных цепей питания к фронтальному соединителю модуля, упаковка из 5 штук 0.033 Заказать
63287 6ES7998-8XC01-8YE0 коллекция руководств simatic на cd-rom. pdf-формат, анг/ нем/ фр/ исп/ ит. язык. все руководства по s7-200/ -300/ -400/ -c7/ -logo!; simatic dp/ -pc/ -pg; step7, инстр. средствам проектирования, прогр. обеспечению runtime, simatic pcs7/ hmi/ net 0.2 Заказать
63288 6ES7998-8XC01-8YE2 коллекция руководств simatic на cd-rom, 5-языковая поддержка (без русского), служба обновления в течение 1 года 0.4 Заказать
;
