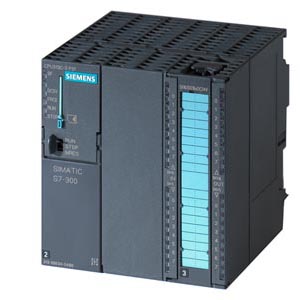

CPU 313C-2 PtP производства Siemens

CPU 313C-2 PtP
  • Центральный процессор с набором встроенных дискретных входов-входов и вторым последовательным интерфейсом.
  • Для построения систем автоматизации, предъявляющих высокие требования к скорости обработки информации и малому времени реакции.
  • Набор технологических функций, поддерживаемых на уровне операционной системы.

Для работы центрального процессора необходима микро карта памяти (ММС), а для подключения его внешних цепей один 40-полюсный фронтальный соединитель. Эти элементы заказываются отдельно.

Центральный процессор CPU 313C-2 PtP предназначен для построения относительно простых систем управления с высокими требованиями к скорости обработки информации и малым временам реакции. Наличие встроенных дискретных входов и выходов позволяет использовать CPU 313C-2 PtP в качестве автономного блока управления. Второй последовательный интерфейс может быть использован для подключения дополнительных периферийных устройств. Например, принтера, модема, сканнера штрих-кодов и т.д.

В операционную систему CPU 313C-2 PtP интегрированы технологические функции:

  • скоростного счета;
  • измерения частоты;
  • измерения периода следования сигналов;
  • ПИД-регулирования.

CPU 313C-2 PtP характеризуется следующими показателями:

  • Микропроцессор;
    100-200 нс на выполнение бинарной инструкции.
  • Рабочая память объемом 64 Кбайт, RAM (приблизительно 20 K инструкций);
    для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.
  • Гибкие возможности расширения;
    подключение до 31 модуля S7-300 (4-рядная конфигурация).
  • Интерфейс MPI;
    позволяет устанавливать одновременно до 8 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи. MPI позволяет создавать простейшие сетевые структуры с объединением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.
  • Интерфейс PtP;
    интерфейс RS 422/RS 485 для подключения дополнительного оборудования: принтера, модема, сканнера и т.д. Поддержка протоколов 3964(R) и ASCII.
  • Набор встроенных входов и выходов;
    16 дискретных входов =24В и 16 дискретных выходов =24В/0.5А.







  • Парольная защита доступа;
    для защиты от несанкционированного доступа к программе пользователя
  • Буфер диагностических сообщений;
    хранит 100 последних сообщений об ошибках
  • Необслуживаемое сохранение данных;
    при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

  • Интерфейс MPI;
    определение адреса станции.
  • Параметры рестарта/цикла выполнения программы;
    определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.
  • Объем реманентной области памяти;
    определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.
  • Тактовые биты;
    установка адреса.
  • Уровень защиты;
    установка прав на доступ к программе и данным.
  • Системная диагностика;
    установка порядка обработки диагностических сообщений.
  • Интегрированные функции скоростного счета.
  • Интегрированные функции измерения периода следования импульсов.
  • Интегрированные функции настройки.
  • Периодические прерывания;
    установка периода повторения прерываний.
  • Прерывания по дате и времени;
    установка стартовой даты и времени, а также периода повторения прерываний.
  • Интерфейс PtP;
    выбор протокола и настройка параметров системы связи.

Информационные функции и функции отображения

  • Отображение состояний и ошибок;
    светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.
  • Функции тестирования;
    в процессе выполнения программы программатор позволяет отображать состояния сигналов , модифицировать и считывать значения переменных, получать доступ к содержимому стека.
  • Информационные функции;
    с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

  • PG/OP функции связи
  • Обмен глобальными данными через MPI
  • Функции стандартной S7 связи
  • S7 функции связи (только сервер)

Встроенные технологические функции

  • Скоростные счетчики;
    3 счетчика (до 30 кГц) с компараторами и входами для непосредственного подключения 24 В инкрементальных датчиков.
  • Измерители частоты следования импульсов;
    3 измерителя частоты (до 30 кГц) или скорости и т.д. Подсчет количества импульсов за заданный промежуток времени.
  • Импульсные выходы;
    3 выхода для работы в режиме частотно- или широтно-импульсной модуляции, до 2.5 кГц.
  • Входы прерываний (все дискретные входы);
    фиксация импульсных сигналов аппаратных прерываний и обеспечение минимального времени реакции на эти сигналы.

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

Более полная информация приведена в руководстве.



6ES7 313-6BG04-0AB0

CPU 313C-2 PtP

Версия продукта



Версия аппаратуры

01

Версия операционной системы

V3.3

Необходимое программное обеспечение

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 и выше с обновлением HSP 204

Цепь питания



Напряжение питания:

=24 В (=20.4 ... 28.8 В)

Потребляемый ток:



  • номинальное значение

580 мА

  • без нагрузки, типовое значение

110 мА

Импульсный ток включения, типовое значение

5 А

I²t

0.7 A²·с

Потери мощности, типовое значение

9 Вт

Память



Рабочая память, RAM:



  • встроенная

128 Кбайт; для программы и данных

  • расширение

Нет

  • энергонезависимая память для сохранения блоков данных

64 Кбайт

Загружаемая память:



  • съемная микрокарта памяти (MMC)

Есть

  • емкость MMC, не более

8 Мбайт

  • время хранения информации в ММС, не менее

10 лет

Сохранение данных при перебоях в питании контроллера:

Есть, необслуживаемое, в ММС

  • без батареи

Есть; программа и данные

Программные блоки CPU



Общее количество

1024 (DB, FB, FC). Максимальное количество загружаемых блоков может быть снижено за счет использования ММС

Блоки данных DB:



  • количество, не более

1024; диапазон номеров: 1 ... 16000

  • размер, не более

64 Кбайт

Функциональные блоки FB:



  • количество, не более

1024; диапазон номеров: 0 ... 7999

  • размер, не более

64 Кбайт

Функции FC:



  • количество, не более

1024; диапазон номеров: 0 ... 7999

  • размер, не более

64 Кбайт

Организационные блоки OB:



  • размер, не более

64 Кбайт

Глубина вложения блоков



  • на приоритетный класс

16

  • дополнительно с OB обработки ошибок

4

Время выполнения



Операций с битами, не менее

0.07 мкс

Операций со словами, не менее

0.15 мкс

Арифметических операций с фиксированной точкой, не менее

0.2 мкс

Арифметических операций с плавающей точкой, не менее

0.72 мкс

Таймеры и счетчики



S7 счетчики:



  • количество

256

  • сохраняющие состояния при перебоях в питании контроллера

C0 ... C255, настраивается

    • по умолчанию

C0 ... C7

  • диапазон счета

0 ... 999, настраивается

IEC счетчики:

Есть

  • тип

SFB

S7 таймеры:



  • количество

256

  • сохраняющие состояния при перебоях в питании контроллера

T0 ... T255, настраивается

    • по умолчанию

Нет

  • диапазоны выдержек времени

10 мс ... 9990 с, настраивается

IEC таймеры:

Есть

  • тип

SFB

Область памяти данных



Энергонезависимая область памяти

64 Кбайт

Флаги:



  • количество, не более

256 байт

  • сохраняющие состояния при перебоях в питании контроллера

Есть; MB 0 ... MB 255, настраивается

    • по умолчанию

MB 0 ... MB 15

  • количество тактовых битов

8; 1 байт памяти

Блоки данных:



  • сохраняющие состояния при перебоях в питании контроллера

Есть; настраивается через свойства DB

    • по умолчанию

Есть

Локальные данные:



  • на приоритетный класс, не более

32 Кбайт, до 2048 байт на блок

Адресное пространство



Адресное пространство ввода/ вывода:



  • для входов

1024 байт

  • для выходов

1024 байт

  • из них в системе распределенного ввода/ вывода



    • для входов

Нет

    • для выходов

Нет

Область отображения процесса:



  • для входов, настраивается, не более

1024 байт

  • для выходов, настраивается, не более

1024 байт

  • для входов, по умолчанию

128 байт

  • для выходов, по умолчанию

128 байт

  • адреса встроенных каналов ввода/ вывода, заданные по умолчанию:



    • дискретные входы

124.0 ... 125.7

    • дискретные выходы

124.0 ... 125.7

Количество дискретных каналов:



  • ввода, встроенные

16

  • вывода, встроенные

16

  • ввода, не более

1008

  • вывода, не более

1008

  • ввода в системе локального ввода/ вывода, не более

1008

  • вывода в системе локального ввода/ вывода, не более

1008

Количество аналоговых каналов:



  • ввода, встроенные

0

  • вывода, встроенные

0

  • ввода, не более

248

  • вывода, не более

248

  • ввода в системе локального ввода/ вывода, не более

248

  • вывода в системе локального ввода/ вывода, не более

248

Аппаратная конфигурация



Количество базовых стоек, не более

1

Количество стоек расширения, не более

3

Количество модулей на стойку, не более

8; в стойке расширения №3 до 7  модулей (не считая модули блоков питания, центрального процессора и интерфейсные модули)

Количество ведущих DP устройств:



  • встроенных

1

  • через CP

4

Рекомендуемое количество функциональных и коммуникационных модулей



  • FM

8

  • CP, PtP

8

  • CP, LAN

6

Время



Часы



  • аппаратные часы реального времени

Есть

  • защита от перебоев в питании и синхронизация

Есть

  • отклонение за сутки, не более

10 с, типовое значение 2 с

  • запас хода при отключенном питании контроллера

6 недель при 40 °C

Счетчики моточасов:



  • количество

1

  • диапазон номеров

0

  • диапазон счета

0 ... 231 часов (при использовании  SFC 101)

  • разрешение

1 час

  • сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:



  • через MPI, ведущее устройство

Есть

  • через MPI, ведомое устройство

Есть

  • через DP, ведущее устройство

Есть, только для ведомых DP устройств

  • через DP, ведомое устройство

Есть

  • в системе автоматизации, ведущее устройство

Есть

  • в системе автоматизации, ведомое устройство

Нет

Функции S7 сообщений



Количество станций регистрации сообщений, не более

8; зависит от количества сконфигурированных соединений для PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков Alarm-S, одновременно находящихся в активном состоянии, не более

300

Функции тестирования и отладки



Мониторинг/ модификация:



  • переменные

Входы, выходы, биты памяти, блоки данных, таймеры, счетчики

  • количество переменных, не более

30

    • из них для мониторинга, не более

30

    • из них для модификации, не более

14

Принудительная установка:



  • переменные

Входы, выходы

  • количество переменных, не более

10

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания

4

Буфер диагностических сообщений



  • емкость, записей, не более

500, не настраивается

    • количество энергонезависимых записей

100 последних записей

  • количество считываемых записей в режиме RUN

10 ... 499, настраивается

    • по умолчанию

10

Коммуникационные функции



PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен пакетами глобальных данных (GD):

Есть

  • количество сквозных пакетов GD, не более

8

  • количество пакетов GD, не более

8

    • передаваемых, не более

8

    • принимаемых, не более

8

  • размер пакета глобальных данных, не более

22 байт

  • размер консистентного пакета глобальных данных, не более

22 байт

Базовые функции S7 связи:

Есть

  • объем данных пользователя на задание, не более

76 байт

  • объем консистентных данных пользователя на задание, не более

76 байт: 76 байт (с X_SEND или X_RCV), 64 байт (с X_PUT или X_GET в режиме сервера)

S7 функции связи:

Есть

  • в режиме S7 сервера

Есть

  • в режиме S7 клиента

Есть, через CP и загружаемый FB

  • объем данных пользователя на задание, не более

180 байт (с PUT/GET)

  • объем консистентных данных пользователя на задание, не более

240 байт в режиме S7 сервера

Функции S5-совместимой связи

Есть; через CP и загружаемые FC

1-й интерфейс



Тип интерфейса

Встроенный интерфейс RS 485/ MPI

Физический уровень

RS 485

Гальваническое разделение цепей

Нет

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции



  • MPI

Есть

  • ведущее DP устройство

Нет

  • ведомое DP устройство

Нет

  • PtP

Нет

MPI:



  • сервисы:



    • PG/OP функции связи

Есть

    • S7 маршрутизация

Есть

    • обмен пакетами глобальных данных

Есть

    • базовые функции S7 связи

Есть

    • S7 функции связи

Есть

    • работа в режиме S7 клиента

Нет, только через CP и загружаемые FB

    • работа в режиме S7 сервера

Есть, только односторонние соединения

  • скорость обмена данными, не более

187.5 Кбит/с

2-й интерфейс



Тип интерфейса

Встроенный интерфейс RS 422/ RS 485 (X.27)

Физический уровень

RS 422/ RS 485

Изоляция

Есть

Питание интерфейса (=15 ... 30 В), не более

Нет

Функции



  • MPI

Нет

  • ведущее DP устройство

Нет

  • ведомое DP устройство

Нет

  • контроллер PROFINET IO

Нет

  • PROFINET CBA

Нет

  • PtP

Есть

PtP соединения:



  • скорость обмена данными

19.2 Кбит/с в дуплексном режиме, 38.4 Кбит/с в полудуплексном режиме

  • длина кабеля, не более

1200 м

  • управление интерфейсом из программы пользователя

Есть

  • прерывание программы пользователя сообщениями интерфейса

Есть

  • протоколы

3964 (R), ASCII

CPU/ программирование



Программное обеспечение конфигурирования:



  • STEP 7

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 с обновлением HSP 204

  • STEP 7 Lite

Нет

Языки программирования



  • LAD

Есть

  • FBD

Есть

  • STL

Есть

  • SCL

Есть

  • CFC

Есть

  • GRAPH

Есть

  • HiGraph®

Есть

Набор команд

Смотри список инструкций

Глубина вложения скобок

8

Системные функции (SFC)

Смотри список инструкций

Системные функциональные блоки (SFB)

Смотри список инструкций

Защита ноу-хау:



  • парольная защита программы пользователя

Есть

  • кодирование программных блоков

Есть, с S7 блоком Privacy

Дискретные входы



Количество входов

16

  • из них используется технологическими функциями

12

Входная характеристика по IEC 1131

Типа 1

Количество одновременно опрашиваемых входов:



  • горизонтальная установка



    • до 40 °C, не более

16

    • до 60 °C, не более

8

  • вертикальная установка, до 40 °C, не более

Входное напряжение



  • номинальное значение

=24 В

  • сигнала низкого уровня

-3 ... +5 В

  • сигнала высокого уровня

15 ... 30 В

Входной ток сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сигнала при номинальном входном напряжении



  • для стандартных входов



    • настройка

Есть; 0.1 / 0.3 / 3 / 15 мс

    • номинальное значение

16 мкс

  • для входов счета/ технологических функций



    • время переключения от низкого к высокому уровню, не более

8 мкс

Длина кабеля, не более



  • экранированного

1 000 м; 100 м для входов технологических функций при максимальной частоте следования сигналов

  • обычного

600 м; не используется для входов технологических функций

Дискретные выходы



Количество выходов

16

  • из них импульсных

3

Защита от коротких замыканий

Есть; тактируемая, электронная

  • порог срабатывания, типовое значение

1 A

Ограничение коммутационных перенапряжений

UL+ - 48 В

Ламповая нагрузка, не более

5 Вт

Подключение дискретного входа в качестве нагрузки

Возможно

Выходное напряжение



  • сигнала высокого уровня, не менее

UL+ - 0.8 В

Выходной ток



  • сигнала высокого уровня, номинальное значение

500 мА

  • сигнала высокого уровня, допустимый диапазон изменений

5 мА ... 0.6 А

  • сигнала низкого уровня, не более

0.5 мА

Параллельное включение двух выходов



  • для увеличения выходной мощности

Нет

  • для резервированного управления нагрузкой

Есть для стандартных выходов, нет для выходов технологических функций

Частота переключения выходов, не более



  • при активной нагрузке

100 Гц

  • при индуктивной нагрузке

0.5 Гц

  • при ламповой нагрузке

100 Гц

  • для импульсных выходов при активной нагрузке

2.5 кГц

Суммарный ток одной группы выходов



  • горизонтальная установка



    • до 40 °C, не более

3 A

    • до 60 °C, не более

2 A

  • вертикальная установка



    • до 40 °C, не более

2 A

Сопротивление нагрузки

48 Ом ... 4 кОм

Длина кабеля, не более



  • экранированного

1000 м

  • обычного

600 м

Датчики



2-проводное подключение датиков BERO:

Есть

  • допустимый установившийся ток, не более

1.5 мА

Встроенные функции



Количество счетчиков

3; (смотри руководство по технологическим функциям)

Частота следования импульсов, не более

30 кГц

Измерение частоты

Есть

Управление позиционированием

Есть

ПИД регулирование

Есть

Количество импульсных выходов

3; ШИМ, до 2.5 кГц (смотри руководство по технологическим функциям)

Частота следования выходных импульсов, не более

2.5 кГц

Гальваническое разделение цепей



Изоляция, дискретные входы:



  • изоляция

Есть

  • между различными каналами

Нет

  • между каналами и внутренней шиной

Есть

Изоляция, дискретные выходы:



  • изоляция

Есть

  • между группами каналов

Есть

  • количество каналов в группе

8

  • между каналами и внутренней шиной

Есть

Допустимая разность потенциалов



Между различными цепями

=75 В/ ~60 В

Изоляция



Испытательное напряжение изоляции

=600 В

Условия эксплуатации



Диапазон рабочих температур

0...60 °C

Конструкция



Степень защиты корпуса

IP20

Подключение внешних цепей

Через один 40-полюсный фронтальный соединитель, заказывается отдельно

Габариты (Шх Вх Г) в мм

80х 125х 130

Масса, приблизительно

500 г




Код Заказной номер Описание Вес (кг) Заказать
110691 6ES7313-6BF03-0AB0 simatic s7-300, cpu 313c-2 ptp компактное цпу с интерфейсом mpi, встроенные входы/выходы 16 di/16 do, 3 быстрых счётчика (30 кгц), встроенный интерфейс rs485, встроенный блок питания =24в, 64 кбайта рабочей памяти, для работы необходимы 40-полюсный фронта 0.636 Заказать
62225 6ES7313-6BG04-0AB0 simatic s7-300, cpu 313c-2 ptp compact cpu with mpi, 16 di/16 do, 3 fast counters (30 khz), integrated interface rs485, integrated 24v dc power supply, 128 kbyte working memory, front connector (1 x 40pin) and micro memory card required 0.636 Заказать
110756 6ES7391-1AA00-0AA0 simatic s7-300, запасной съемный соединитель для подключения цепей питания =24в к центральным процессорам s7-300 compact и модулю fm352-5, упаковка из 10 штук 0.061 Заказать
110759 6ES7392-1AM00-0AA0 simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами 0.135 Заказать
110760 6ES7392-1AM00-1AB0 simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами, упаковка из 100 штук 12.674 Заказать
110764 6ES7392-1BM01-0AA0 simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с контактами-защелками 0.097 Заказать
110765 6ES7392-1BM01-1AB0 simatic s7-300, фронтальный соединитель с пружинными контактами, 40-полюсный, 100 штук в упаковке 8.625 Заказать
62311 6ES7392-1CM00-0AA0 simatic s7-300, фронтальный соединитель для сигнальных модулей, технология fastconnect, (зажимы, прокалывающие изоляцию), 40-полюсный 0.097 Заказать
62312 6ES7392-2AX00-0AA0 simatic s7-300, 10 листов формата din a4 цвета petrol, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.238 Заказать
110768 6ES7392-2AX10-0AA0 simatic s7-300, 10 листов формата din a4 цвета petrol, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.23 Заказать
110769 6ES7392-2BX00-0AA0 simatic s7-300, 10 листов формата din a4 светло-бежевого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.226 Заказать
110770 6ES7392-2BX10-0AA0 simatic s7-300, 10 листов формата din a4 светло-бежевого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.229 Заказать
110771 6ES7392-2CX00-0AA0 simatic s7-300, 10 листов формата din a4 желтого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.228 Заказать
110772 6ES7392-2CX10-0AA0 simatic s7-300, 10 листов формата din a4 желтого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.245 Заказать
110773 6ES7392-2DX00-0AA0 simatic s7-300, 10 листов формата din a4 красного цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.225 Заказать
62313 6ES7392-2DX10-0AA0 simatic s7-300, 10 листов формата din a4 красного цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.228 Заказать
62314 6ES7392-2XX00-0AA0 simatic s7-300, запасные этикетки для маркировки внешних цепей 8- и 16-канальных модулей, упаковка из 10 штук 0.008 Заказать
110776 6ES7392-2XY00-0AA0 simatic s7-300, запасные прозрачные вкладыши для защиты маркировочных этикеток 8- и 16-канальных модулей, упаковка из 10 штук 0.009 Заказать
110782 6ES7398-8FA10-8AA0 simatic s7-300 compact, руководство по конфигурированию, технические характеристики центральных процессоров, технические характеристики модулей, список инструкций, немецкий язык 5 Заказать
110783 6ES7398-8FA10-8BA0 simatic s7-300 compact, руководство по конфигурированию, технические характеристики центральных процессоров, технические характеристики модулей, список инструкций, английский язык 5 Заказать
63182 6ES7901-0BF00-0AA0 simatic s7, mpi-кабель для подключения simatic s7 к программатору через mpi, длина 5m 0.274 Заказать
111165 6ES7902-3AB00-0AA0 simatic s7, кабель для ptp соединений rs422 - rs422, два 15-полюсных штекера соединителей d-типа, длина 5m 0.263 Заказать
111166 6ES7902-3AC00-0AA0 simatic s7, кабель для ptp соединений rs422 - rs422, два 15-полюсных штекера соединителей d-типа, длина 10m 0.449 Заказать
111167 6ES7902-3AG00-0AA0 simatic s7, кабель для ptp соединений rs422 - rs422, два 15-полюсных штекера соединителей d-типа, длина 50m 1.94 Заказать
111168 6ES7912-0AA00-0AA0 simatic s7, пластиковые метки маркироки номеров модулей в монтажных стойках s7-300/ s7-400/ et 200m/ c7 0.006 Заказать
111170 6ES7921-3AA20-0AA0 simatic s7-300, фронт. соединитель simatic top connect для 32-канальных модулей ввода-вывода дискр. сигналов, подкл. внешних цепей витым ленточным кабелем, подкл. питания через терминальный блок с контактами-защелками 0.088 Заказать
63188 6ES7921-3AB20-0AA0 simatic s7-300, фронт. соединитель simatic top connect для 32-канальных модулей ввода-вывода дискр. сигналов, подкл. внешних цепей витым ленточным кабелем, подкл. питания через терминальный блок с контактами под винт 0.102 Заказать
111175 6ES7921-3BE10-0AA0 соединитель (плоская розетка), соотв. требованиям din 41652, 16-полюсный, с устройством прорезания изоляции жил (8 + 8 профильных устройств). для подкл. витого ленточного кабеля к фронт. соединителю simatic top connect, а также к терм. модулю 0.049 Заказать
111208 6ES7923-0BA50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 0.5m 0.095 Заказать
111209 6ES7923-0BB00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m 0.125 Заказать
111210 6ES7923-0BB00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m 0.13 Заказать
111211 6ES7923-0BB50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.5m 0.15 Заказать
111212 6ES7923-0BC00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m 0.18 Заказать
63223 6ES7923-0BC00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m 0.19 Заказать
63224 6ES7923-0BC50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m 0.21 Заказать
63225 6ES7923-0BC50-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m 0.22 Заказать
63226 6ES7923-0BD00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m 0.235 Заказать
111213 6ES7923-0BD00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m 0.25 Заказать
63227 6ES7923-0BE00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m 0.29 Заказать
111214 6ES7923-0BE00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m 0.32 Заказать
111215 6ES7923-0BF00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m 0.35 Заказать
111216 6ES7923-0BF00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m 0.38 Заказать
111217 6ES7923-0CD00-0AA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, не экранированный 3.8 Заказать
111218 6ES7923-0CD00-0BA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, экранированный 4.4 Заказать
111219 6ES7923-0CG00-0AA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, не экранированный 7.6 Заказать
111220 6ES7923-0CG00-0BA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, экранированный 8.8 Заказать
63228 6ES7923-2CD00-0AA0 simatic s7, simatic top connect, плоский кабель в круглой оболочке, 2 x 16 жил сечением 0.14 mm.кв, не экранированный, длина 30 m 5 Заказать
63229 6ES7923-2CG00-0AA0 simatic s7, simatic top connect, плоский кабель в круглой оболочке, 2 x 16 жил сечением 0.14 mm.кв, не экранированный, длина 60 m 10 Заказать
111221 6ES7924-0AA10-0AA0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
111222 6ES7924-0AA10-0AB0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
63230 6ES7924-0AA10-0BA0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
63231 6ES7924-0AA10-0BB0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
63235 6ES7924-0BD10-0BA0 терминальный блок tpro, с реле 24в постоянного тока, 8 выходов но ac 230в/3a 30в/3a постоянного тока: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111224 6ES7924-0BD10-0BB0 терминальный блок tpro, с реле 24в постоянного тока, 8 выходов но ac 230в/3a 30в/3a постоянного тока: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63236 6ES7924-0BE10-0BA0 терминальный блок tpri, с реле 230в переменного тока, 8 выходов но постоянного тока 24в/1a: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111225 6ES7924-0BE10-0BB0 терминальный блок tpri, с реле 230в переменного тока, 8 выходов но 24в/1a постоянного тока: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111227 6ES7924-0CA10-0AA0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63238 6ES7924-0CA10-0AB0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63239 6ES7924-0CA10-0BA0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111228 6ES7924-0CA10-0BB0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111229 6ES7924-1AA10-0AA0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111230 6ES7924-1AA10-0AB0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63242 6ES7924-1AA10-0BA0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63243 6ES7924-1AA10-0BB0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63244 6ES7928-0AA00-0AA0 инструмент для разделки плоских кабелей с использованием метода прокалывания изоляции жил 0.3 Заказать
63245 6ES7928-1BA00-0AA0 экранирующая пластина для аналогового терминального блока, упаковка из 4 штук 0.412 Заказать
111231 6ES7928-2AB00-0AA0 вставляемые метки, размер метки 6 x 15mm, 5 подложек по 40 штук, каждая упаковка - 200 штук. 0.1 Заказать
63246 6ES7928-2BB00-0AA0 самоклеющиеся метки, размер метки 6 x 15mm, 5 подложек по 40 штук, каждая упаковка - 200 штук. 0.1 Заказать
111232 6ES7928-3AA00-4AA0 замещающе реле для tpro, напряжение обмотки =24в, выход ~230в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.1 Заказать
63247 6ES7928-3BA00-4AA0 замещающе реле для tpro, напряжение обмотки =230в, выход ~224в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.1 Заказать
111233 6ES7928-3CA00-4AA0 твердотельное реле для tpro, входное напряжение =24в, выход ~24..250в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.024 Заказать
63248 6ES7928-3DA00-4AA0 твердотельное реле для tpro, входное напряжение =24в, выход =3..60в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.024 Заказать
111241 6ES7953-8LF20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 64 кбайт 0.012 Заказать
111242 6ES7953-8LG20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 128 кбайт 0.014 Заказать
111243 6ES7953-8LJ30-0AA0 simatic s7, micro memory card f. s7-300/c7/et 200, 3.3 v nflash, 512 kbytes 0.012 Заказать
111244 6ES7953-8LL20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 2 мбайт 0.012 Заказать
111245 6ES7953-8LM20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 4 мбайт 0.012 Заказать
111246 6ES7953-8LP20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 8 мбайт 0.013 Заказать
111255 6ES7972-0AA02-0XA0 simatic dp, rs485-повторитель для подключения шинной системы profibus/mpi bus systems с макс. 31 узлом; макс. 12 мбит/с, степень защиты ip20, улучшенные пользовательские свойства 0.289 Заказать
63269 6ES7972-0BA12-0XA0 simatic dp, соединитель для подключения к profibus, до 12 мбит/с, отвод кабеля под углом 90 градусов, 15.8 x 54 x 34 mm, с встроенным терминальным резистором, с функциями разделения, без гнезда для подключения программатора 0.049 Заказать
111257 6ES7972-0BA52-0XA0 simatic dp, шинный оединитель для подключения к сетям profibus до 12 мбит/с, отвод кабеля под углом 90 градусов, 15,8 x 59 x 35,6 mm (шxвxг), ipcd, технология fast connect, без разъёма для подключения программатора 0.044 Заказать
111258 6ES7972-0BA52-0XB0 simatic dp,bus connector for profibus up to 12 mbit/s 90 degree angle outgoing cable, 15,8 x 59 x 35,6 mm (wxhxd), ipcd techology fast connect, without pg socket 100 pieces per packaging unit 4.5 Заказать
111260 6ES7972-0BB12-0XA0 simatic dp, соединитель для подключения к profibus, до 12 мбит/с, отвод кабеля под углом 90 градусов, 15.8 x 54 x 34 mm, с встроенным терминальным резистором, с функциями разделения, с гнездом для подключения программатора 0.056 Заказать
63271 6ES7972-0BB52-0XA0 simatic dp, шинный оединитель для подключения к сетям profibus до 12 мбит/с, отвод кабеля под углом 90 градусов, 15,8 x 59 x 35,6 mm (шxвxг), ipcd, технология fast connect, с разъёмом для подключения программатора 0.049 Заказать
111262 6ES7972-0BB52-0XB0 simatic dp,bus connector for profibus up to 12 mbit/s 90 degree angle outgoing cable, 15,8 x 59 x 35,6 mm (wxhxd), ipcd techology fast connect, with pg socket 100 pieces per packaging unit 5 Заказать
63274 6ES7972-0CB20-0XA0 simatic s7, pc usb адаптер для подкл. simatic s7-200/s7-300/ s7-400/ c7 к компьютеру/ программатору через usb интерфейс: pc usb адаптер, cd с набором драйверов и док., usb кабель длиной 5 м, mpi кабель длиной 0.3 м. работа под упр. win 2000/xp 0.526 Заказать
63287 6ES7998-8XC01-8YE0 коллекция руководств simatic на cd-rom. pdf-формат, анг/ нем/ фр/ исп/ ит. язык. все руководства по s7-200/ -300/ -400/ -c7/ -logo!; simatic dp/ -pc/ -pg; step7, инстр. средствам проектирования, прогр. обеспечению runtime, simatic pcs7/ hmi/ net 0.2 Заказать
63288 6ES7998-8XC01-8YE2 коллекция руководств simatic на cd-rom, 5-языковая поддержка (без русского), служба обновления в течение 1 года 0.4 Заказать
114346 6GK1500-0EA02 simatic net, pb шинный соединитель с осевым отводом кабеля для пром. пк, simatic op, olm; скорость передачи 12 мбит/с, оконечный резистор с функциями разделения 0.104 Заказать
116945 6XV1830-0EH10 simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), 2-жильный, поставка по метражу отрезками длиной 20 ... 1000 m 0.081 Заказать
;
