CPU 312C производства Siemens

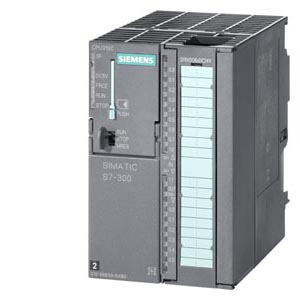

CPU 312C
  • Центральный процессор семейства SIMATIC S7-300C с набором встроенных дискретных входов и выходов.
  • Для построения небольших систем автоматического управления.
  • Поддержка функций скоростного счета, измерения частоты и периода следования импульсов на уровне операционной системы.

Для работы центрального процессора необходима микро карта памяти (ММС), а для подключения его внешних цепей один 40-полюсный фронтальный соединитель. Эти элементы заказываются отдельно.



CPU 312C предназначен для построения небольших систем управления с повышенными требованиями к скорости обработки информации. Набор встроенных дискретных входов и выходов позволяет осуществлять непосредственное подключение к объекту управления и использовать центральный процессор в качестве автономной системы управления.

На уровне операционной системы поддерживаются технологические функции:

  • скоростного счета;
  • измерения частоты;
  • измерения периода следования сигналов.



CPU 312C характеризуется следующими показателями:

  • Микропроцессор;
    200-400 нс на выполнение бинарной инструкции.
  • Рабочая память объемом 32 Кбайт, RAM (приблизительно 10 K инструкций);
    для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 4 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.
  • Гибкие возможности расширения;
    подключение до 8 модулей S7-300 (1-рядная конфигурация).
  • Интерфейс MPI;
    позволяет устанавливать одновременно до 6 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи. MPI позволяет создавать простейшие сетевые структуры с объединением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.
  • Набор встроенных входов и выходов;
    10 дискретных входов =24В, 6 дискретных выходов =24В/0.5А.
  • Парольная защита доступа;
    для защиты от несанкционированного доступа к программе пользователя
  • Буфер диагностических сообщений;
    хранит 100 последних сообщений об ошибках
  • Необслуживаемое сохранение данных;
    при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

  • Интерфейс MPI;
    определение адреса станции.
  • Параметры рестарта/цикла выполнения программы;
    определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.
  • Объем реманентной области памяти;
    определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.
  • Тактовые биты;
    установка адреса.
  • Уровень защиты;
    установка прав на доступ к программе и данным.
  • Системная диагностика;
    установка порядка обработки диагностических сообщений.
  • Интегрированные функции скоростного счета.
  • Интегрированные функции измерения периода следования импульсов.
  • Периодические прерывания;
    установка периода повторения прерываний.
  • Прерывания по дате и времени;
    установка стартовой даты и времени, а также периода повторения прерываний.

Информационные функции и функции отображения

  • Отображение состояний и ошибок;
    светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.
  • Функции тестирования;
    в процессе выполнения программы программатор позволяет отображать состояния сигналов , модифицировать и считывать значения переменных, получать доступ к содержимому стека.
  • Информационные функции;
    с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

  • PG/OP функции связи
  • Обмен глобальными данными через MPI
  • Функции стандартной S7 связи
  • S7 функции связи (только сервер)

Встроенные технологические функции

  • Скоростные счетчики;
    2 счетчика (до 10кГц) с компараторами и входами для непосредственного подключения 24 В-инкрементальных датчиков.
  • Измерители частоты следования импульсов;
    2 измерителя частоты (до 10кГц) или скорости. Подсчет количества импульсов за заданный промежуток времени.
  • Импульсные выходы;
    2 выхода для работы в режиме частотно- или широтно-импульсной модуляции, до 2.5 кГц.
  • Входы прерываний (все дискретные входы);
    фиксация импульсных сигналов аппаратных прерываний и обеспечение минимального времени реакции на эти сигналы.

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

Более полная информация приведена в руководстве.





6ES7 312-5BF04-0AB0

CPU 312C

Версия продукта



Версия аппаратуры

01

Версия операционной системы

V3.3

Необходимое программное обеспечение

STEP 7 от V5.5 SP1 и выше или STEP 7 от V5.3 SP2 или выше с обновлением HSP 203

Входное напряжение



Номинальное значение

=24 В

Диапазон допустимых отклонений

=20.4 ... 28.8 В

Потребляемый ток



Потребляемый ток без нагрузки, типовое значение

90 мA

Номинальный потребляемый ток

570 мA

Пусковой ток, типовое значение

5 А

I2t

0.7 A2c

Потеря мощности, типовое значение

8 Вт

Память/сохранение



Рабочая память:



  • встроенная, RAM

64 Кбайт

  • расширение

Нет

Загружаемая память:



  • микрокарта памяти (MMC)

Есть

    • емкость ММС, Flash-EEPROM, не более

8 Мбайт

  • время хранения данных в ММС, не менее

10 лет

Сохранение данных при сбоях в питании:

Есть; необслуживаемое, обеспечивается MMC

    • без буферной батареи

Программа и все данные (состояния флагов, таймеров, счетчиков, содержимое блоков данных)

Программные блоки CPU



Общее количество блоков

1024 (DB, FB, FC)

Блоки данных (DB):



  • количество, не более

1024; диапазон номеров от 1 до 16000

  • размер, не более

64 Кбайт

Функциональные блоки (FB):



  • количество, не более

1024; диапазон номеров от 0 до 7999

  • размер, не более

64 Кбайт

Функции (FC):



  • количество, не более

1024; диапазон номеров от 0 до 7999

  • размер, не более

64 Кбайт

Организационные блоки (OB):



  • размер, не более

64 Кбайт

Глубина вложений блоков:



  • на приоритетный класс

16

    • дополнительно с OB обработки ошибок

4

Время выполнения



Логических операций, не менее

0.1 мкс

Операций со словами, не менее

0.24 мкс

Арифметических операций с фиксиро­ванной точкой, не менее

0.32 мкс

Арифметических операций с плавающей точкой, не менее

1.1 мкс

Таймеры и счетчики



S7-счетчики:



  • количество

256

  • из них сохраняющих состояния при перебоях в питании контроллера

C0 ... C255, настраивается

    • по умолчанию

С0 ... С7

  • диапазон счета

0 ... 999, настраивается

IEC счетчики:

Есть

  • тип

SFB

S7 таймеры:



  • количество

256

  • из них сохраняющих состояния при перебоях в питании контроллера

T0 ... T255, настраивается

    • по умолчанию

Нет

  • диапазоны выдержек времени

10 мс ... 9990 с, настраивается

IEC таймеры:

Есть

  • тип

SFB

Область памяти данных



Энергонезависимая область памяти, не более

64 Кбайт

Флаги:



  • количество, не более

256 Байт

  • сохраняющие состояния при перебоях в питании контроллера

Есть; MB 0 ... MB 255, настраиавется

    • по умолчанию

MB 0 ... MB 15

  • количество тактовых битов

8; 1 байт

Блоки данных (DB):



  • сохраняющие состояния при перебоях в питании контроллера

Есть, настраивается через свойства DB

    • по умолчанию

Есть

Объем локальных данных:



  • на приоритет­ный класс, не более

32 Кбайт, до 2048 байт на блок

Адресное пространство



Адресное пространство ввода/ вывода:



  • для ввода

1024 байт

  • для вывода

1024 байт

Область отображения процесса:



  • для ввода, настраивается

1024 байт

  • для вывода, настраивается

1024 байт

  • для ввода, по умолчанию

128 байт

  • для вывода, по умолчанию

128 байт

  • адреса встроенных каналов, заданные по умолчанию:



    • дискретные входы

124.0 ... 125.1

    • дискретные выходы

124.0 ... 124.5

Дискретные каналы:



  • количество встроенных входов

10

  • количество встроенных выходов

6

  • количество входов, не более

266

  • количество входов, не более

262

  • количество входов в системе локального ввода/вывода, не более

266

  • количество выходов в системе локального ввода/вывода, не более

262

Аналоговые каналы:



  • количество встроенных входов

Нет

  • количество встроенных выходов

Нет

  • количество входов, не более

64

  • количество выходов, не более

64

  • количество входов в системе локального ввода/вывода, не более

64

  • количество выходов в системе локального ввода/вывода, не более

64

Аппаратная конфигурация



Количество базовых стоек в системе, не более

1

Количество стоек расширения, не более

0

Количество модулей на стойку, не более

8, не считая модуль блока питания и модуль центрального процессора

Количество ведущих DP устройств:



  • встроенных

Нет

  • через CP

4

Максимальное количество интеллекту­альных модулей на систему



  • FM

8

  • коммуникационных процессоров (PtP)

8

  • CP, LAN

4

Время



Часы реального времени:



  • программные

Есть

  • буферизация и синхронизация

Буферизации нет, синхронизация есть

  • отклонение времени за сутки, не более

10 с, типовое значение 2 с

Счетчик моточасов:



  • количество

1

  • номер

0

  • диапазон счета

231 часов (с использованием SFC 101)

  • разрешение

1 час

  • сохранение состояния при сбоях в питании

Есть. Требуется ручной перезапуск после каждого рестарта

Синхронизация по времени:



  • через MPI, ведущее устройство

Есть

  • через MPI, ведомое устройство

Есть

  • в контроллере, ведущее устройство

Есть

  • в контроллере, ведомое устройство

Нет

Функции S7 сообщений



Количество станций, регистрирующих S7 сообщения, не более

6; зависит от количества соеди­нений, сконфигурированных для выпол­нения PG/OP и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков alarm_S, одно­временно находящихся в активном состоянии, не более

300

Функции тестирования и отладки



Мониторинг/ модификация переменных:

Есть

  • переменные

входы, выходы, флаги, блоки данных, таймеры, счетчики

  • количество переменных, не более:

30

    • из которых для мониторинга, не более

30

    • из которых для модификации, не более

14

Принудительная установка:

Есть

  • переменные

входы, выходы

  • количество переменных, не более

10

Блок мониторинга

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания

4

Буфер диагностических сообщений:



  • емкость, записей, не более

500, не настраивается

    • количество записей, сохраняющихся при перебоях в питании контроллера

100 последних записей

  • количество записей, считываемых в режиме RUN:

10 ... 499, настраивается

    • по умолчанию

10

Коммуникационные функции



PG/OP функции связи

Есть

Маршрутизация параметров настройки

Нет

Обмен пакетами глобальных данных (GD):

Есть

  • количество сквозных пакетов GD, не более

8

  • количество пакетов GD, не более

8

  • количество передаваемых пакетов GD, не более

8

  • количество принимаемых пакетов GD, не более

8

  • размер пакета GD, не более

22 байт

  • размер консистентного пакета GD, не более

22 байт

Базовые функции S7 связи:

Есть

  • объем данных пользователя на задание, не более

76 байт

  • объем консистентных данных пользователя на задание, не более

76 байт: 76 байт (с X_SEND или X_RCV); 64 байт (с X_PUT или X_GET)

S7 функции связи:

Есть

  • в режиме S7 сервера

Есть

  • в режиме S7 клиента

Есть, через CP и загружаемый FB

  • объем данных пользователя на задание, не более

180 байт (с PUT/GET)

  • объем консистентных данных пользователя на задание, не более

240 байт в режиме S7 сервера

Функции S5-совместимой связи

Есть, через CP и загружаемую FC

Количество логических соединений:



  • общее

6

  • для PG функций связи

5

  • для ОP функций связи

5

  • для базовых функций S7 связи

2

1-й встроенный интерфейс



Тип интерфейса

Встроенный интерфейс RS 485/ MPI

Физический уровень

RS 485

Гальваническое разделение внешних и внутренних цепей

Нет

Потребляемый ток (=15 ... 30 В), не более

200 мA

Функции:



  • MPI

Есть

  • ведущее DP устройство

Нет

  • ведомое DP устройство

Нет

  • PtP соединения

Нет

MPI:



  • сервисы:



    • PG/OP функции связи

Есть

    • S7 маршрутизация

Нет

    • обмен пакетами глобальных данных

Есть

    • базовые функции S7 связи

Есть

    • S7 функции связи

Есть

    • S7 функции связи, в режиме S7 клиента

Нет, только через CP и загружаемые FB

    • S7 функции связи, в режиме S7 сервер

Есть, с односторонними соединениями

  • скорость обмена данными, не более.

187.5 Кбит/с

ПрограммированиеCPU



Инструментальные средства конфигурирования:



  • STEP 7

STEP 7 от V5.5 SP1 или STEP 7 от V5.3 SP2 с обновлением HSP 203

  • STEP 7 Lite

Нет

Языки программирования:



  • LAD

Есть

  • FBD

Есть

  • STL

Есть

  • SCL

Есть

  • GRAPH

Есть

  • HiGraph

Есть

Набор инструкций

см. руководство

Глубина вложения скобок

8 уровней

Защита ноу-хау:



  • парольная защита доступа

Есть

  • кодирование программных блоков

Есть, с S7 блоком Privacy

Встроенные дискретные входы



Количество дискретных входов

10

  • из них используемых технологическими функциями

8

Входная характеристика

Тип 1 по IEC 1131

Количество одновременно опрашиваемых входов:



  • горизонтальная установка:



    • до 40 °C

10

    • до 60 °C

5

  • вертикальная установка, до 40 °C

5

Длина кабеля:



  • экранированного, не более

1000 м для стандартных входов; 100 м для входов технологических функций

  • обычного, не более

600 м для стандартных входов, не используется для входов технологических функций

Входное напряжение



  • номинальное значение

=24 В

  • сигнала низкого уровня

-3 ... 5 В

  • сигнала высокого уровня

15 ... 30 В

Входной ток сигнала высокого уровня, типовое значение

8 мА

Задержка распространения входного сиг­нала при номинальном входном напряже­нии:



  • для стандартных входов

Настраивается: 0.1 / 0.3 / 3 / 15 мс (Перенастройка может выполняться во время выполнения программы. Новое заданное значение вступает в силу после завершения текущего цикла фильтрации)

  • для входов счетчиков/технологических функций при изменении сигнала от низкого к высокому уровню, не более

40 мкс: минимальная длительность импульса, минимальный интервал между импульсами при максимальной частоте

2-проводное подключение датчиков BERO:

Возможно

  • установившийся ток, не более

1.5 мА

Встроенные дискретные выходы



Количество выходов:

6

  • из них скоростных

2, не могут включаться параллельно

Защита от короткого замыкания в цепи выхода:

Есть; электронная, тактируемая

  • ток срабатывания защиты

1 А

Ограничение коммутационных перенапряжений

UL+ - 48 В

Ламповая нагрузка, не более

5 Вт

Подключение дискретного входа в качестве нагрузки

Возможно

Выходное напряжение сигнала высокого уровня, не менее

UL+ - 0.8 В

Выходной ток:



  • сигнала высокого уровня:



    • номинальное значение

500 мA

    • допустимый диапазон изменений

5 ... 600 мA

  • сигнала низкого уровня, не более

0.5 мA

Параллельное включение двух выходов:



  • для увеличения коммутируемой мощности

Нет

  • для резервированного управления нагрузкой

Есть (Не поддерживается скоростными выходами)

Частота переключения выхода:



  • при активной нагрузке, не более:



    • для обычного выхода

100 Гц

    • для скоростного выхода

2.5 кГц

  • при индуктивной нагрузке, не более

0.5 Гц

  • при ламповой нагрузке, не более

100 Гц

Суммарный ток группы выходов:



  • горизонтальная установка:



    • до 40 °C, не более

2 A

    • до 60 °C, не более

1.5 A

  • вертикальная установка, до 40 °C, не более

1.5 A

Длина кабеля, не более:



  • экранированного

1000 м

  • обычного

600 м

Встроенные функции



Скоростной счет

2х 10 кГц (см. системное руководство по технологическим функциям)

Измерение частоты следования импульсов

2х 10 кГц (см. системное руководство по технологическим функциям)

Позиционирование

Нет

Встроенный SFB ПИД регулирования

Нет

Импульсные выходы

2х 2.5 кГц (см. системное руководство по технологическим функциям)

Гальваническое разделение цепей



Дискретных выходов:



  • между группами входов

Есть

  • между входами одной группы

Нет

  • между входами и внутренней шиной контроллера

Есть

Дискретных выходов:



  • между группами выходов

Есть

  • между выходами одной группы

Нет

  • между входами и внутренней шиной контроллера

Есть

Допустимая разность потенциалов между различными цепями

=75 В/ ~60 В

Испытательное напряжение изоляции

=600 В

Конструкция



Степень защиты корпуса

IP20

Подключение цепей встроенных входов и выходов

Через один 40-полюсный фронтальный соединитель, заказывается отдельно

Габариты (Шх Вх Г) в мм

80х 125х 130

Масса, приблизительно

409 г




Код Заказной номер Описание Вес (кг) Заказать
110687 6ES7312-5BE03-0AB0 simatic s7-300, cpu 312c компактное цпу с интерфейсом mpi, встроенные входы/выходы: 10 di/6 do, 2 быстрых счётчика (10 кгц), встроенный блок питания =24в, 32 кбайта рабочей памяти, для работы необходимы 40-полюсный фронтальный соединитель и микрокарта 0.47 Заказать
110688 6ES7312-5BF04-0AB0 simatic s7-300, cpu 312c compact cpu with mpi, 10 di/6 do, 2 fast counters (10 khz), integrated 24v dc power supply, 64 kbyte working memory, front connector (1 x 40pin) and micro memory card required 0.47 Заказать
110756 6ES7391-1AA00-0AA0 simatic s7-300, запасной съемный соединитель для подключения цепей питания =24в к центральным процессорам s7-300 compact и модулю fm352-5, упаковка из 10 штук 0.061 Заказать
110759 6ES7392-1AM00-0AA0 simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами 0.135 Заказать
110760 6ES7392-1AM00-1AB0 simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами, упаковка из 100 штук 12.674 Заказать
110764 6ES7392-1BM01-0AA0 simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с контактами-защелками 0.097 Заказать
110765 6ES7392-1BM01-1AB0 simatic s7-300, фронтальный соединитель с пружинными контактами, 40-полюсный, 100 штук в упаковке 8.625 Заказать
62311 6ES7392-1CM00-0AA0 simatic s7-300, фронтальный соединитель для сигнальных модулей, технология fastconnect, (зажимы, прокалывающие изоляцию), 40-полюсный 0.097 Заказать
62312 6ES7392-2AX00-0AA0 simatic s7-300, 10 листов формата din a4 цвета petrol, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.238 Заказать
110768 6ES7392-2AX10-0AA0 simatic s7-300, 10 листов формата din a4 цвета petrol, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.23 Заказать
110769 6ES7392-2BX00-0AA0 simatic s7-300, 10 листов формата din a4 светло-бежевого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.226 Заказать
110770 6ES7392-2BX10-0AA0 simatic s7-300, 10 листов формата din a4 светло-бежевого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.229 Заказать
110771 6ES7392-2CX00-0AA0 simatic s7-300, 10 листов формата din a4 желтого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.228 Заказать
110772 6ES7392-2CX10-0AA0 simatic s7-300, 10 листов формата din a4 желтого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.245 Заказать
110773 6ES7392-2DX00-0AA0 simatic s7-300, 10 листов формата din a4 красного цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.225 Заказать
62313 6ES7392-2DX10-0AA0 simatic s7-300, 10 листов формата din a4 красного цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 32-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.228 Заказать
62314 6ES7392-2XX00-0AA0 simatic s7-300, запасные этикетки для маркировки внешних цепей 8- и 16-канальных модулей, упаковка из 10 штук 0.008 Заказать
110776 6ES7392-2XY00-0AA0 simatic s7-300, запасные прозрачные вкладыши для защиты маркировочных этикеток 8- и 16-канальных модулей, упаковка из 10 штук 0.009 Заказать
110782 6ES7398-8FA10-8AA0 simatic s7-300 compact, руководство по конфигурированию, технические характеристики центральных процессоров, технические характеристики модулей, список инструкций, немецкий язык 5 Заказать
110783 6ES7398-8FA10-8BA0 simatic s7-300 compact, руководство по конфигурированию, технические характеристики центральных процессоров, технические характеристики модулей, список инструкций, английский язык 5 Заказать
63182 6ES7901-0BF00-0AA0 simatic s7, mpi-кабель для подключения simatic s7 к программатору через mpi, длина 5m 0.274 Заказать
111168 6ES7912-0AA00-0AA0 simatic s7, пластиковые метки маркироки номеров модулей в монтажных стойках s7-300/ s7-400/ et 200m/ c7 0.006 Заказать
111174 6ES7921-3AK20-0AA0 simatic s7-300, фронт. соединитель simatic top connect для установки на разъм х1 cpu 312c, подключение внешних цепей витым ленточным кабелем, подключение питания через терминальный блок с контактами под винт 0.099 Заказать
111175 6ES7921-3BE10-0AA0 соединитель (плоская розетка), соотв. требованиям din 41652, 16-полюсный, с устройством прорезания изоляции жил (8 + 8 профильных устройств). для подкл. витого ленточного кабеля к фронт. соединителю simatic top connect, а также к терм. модулю 0.049 Заказать
111208 6ES7923-0BA50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 0.5m 0.095 Заказать
111209 6ES7923-0BB00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m 0.125 Заказать
111210 6ES7923-0BB00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.0m 0.13 Заказать
111211 6ES7923-0BB50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 1.5m 0.15 Заказать
111212 6ES7923-0BC00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m 0.18 Заказать
63223 6ES7923-0BC00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.0m 0.19 Заказать
63224 6ES7923-0BC50-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m 0.21 Заказать
63225 6ES7923-0BC50-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 2.5m 0.22 Заказать
63226 6ES7923-0BD00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m 0.235 Заказать
111213 6ES7923-0BD00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 3.0m 0.25 Заказать
63227 6ES7923-0BE00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m 0.29 Заказать
111214 6ES7923-0BE00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 4.0m 0.32 Заказать
111215 6ES7923-0BF00-0CB0 неэкранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m 0.35 Заказать
111216 6ES7923-0BF00-0DB0 экранированный соединительный кабель для simatic s7-300/400 между фронтальным соединителем модуля и терминальным блоком,16 x 0,14mm2 с idc-коннектором, длина 5.0m 0.38 Заказать
111217 6ES7923-0CD00-0AA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, не экранированный 3.8 Заказать
111218 6ES7923-0CD00-0BA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 30 m, экранированный 4.4 Заказать
111219 6ES7923-0CG00-0AA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, не экранированный 7.6 Заказать
111220 6ES7923-0CG00-0BA0 simatic s7, simatic top connect, витой ленточный кабель с цветной маркировкой жил, 16 жил сечением 0.14 mm.кв, длина 60 m, экранированный 8.8 Заказать
63228 6ES7923-2CD00-0AA0 simatic s7, simatic top connect, плоский кабель в круглой оболочке, 2 x 16 жил сечением 0.14 mm.кв, не экранированный, длина 30 m 5 Заказать
63229 6ES7923-2CG00-0AA0 simatic s7, simatic top connect, плоский кабель в круглой оболочке, 2 x 16 жил сечением 0.14 mm.кв, не экранированный, длина 60 m 10 Заказать
111221 6ES7924-0AA10-0AA0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
111222 6ES7924-0AA10-0AB0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
63230 6ES7924-0AA10-0BA0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
63231 6ES7924-0AA10-0BB0 терминальный блок tp1, 8-канальный и 2x2 терминалы для подключения питания: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный iпостоянного тока разъем для подключения кабеля 0.04 Заказать
63235 6ES7924-0BD10-0BA0 терминальный блок tpro, с реле 24в постоянного тока, 8 выходов но ac 230в/3a 30в/3a постоянного тока: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111224 6ES7924-0BD10-0BB0 терминальный блок tpro, с реле 24в постоянного тока, 8 выходов но ac 230в/3a 30в/3a постоянного тока: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63236 6ES7924-0BE10-0BA0 терминальный блок tpri, с реле 230в переменного тока, 8 выходов но постоянного тока 24в/1a: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111225 6ES7924-0BE10-0BB0 терминальный блок tpri, с реле 230в переменного тока, 8 выходов но 24в/1a постоянного тока: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111227 6ES7924-0CA10-0AA0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63238 6ES7924-0CA10-0AB0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63239 6ES7924-0CA10-0BA0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111228 6ES7924-0CA10-0BB0 терминальный блок tp3, 8-канальный и 2x10 терминалы для подключения питания: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111229 6ES7924-1AA10-0AA0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты под винт без светодиодной интикации, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
111230 6ES7924-1AA10-0AB0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты-защелки без светодиодной интикации, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63242 6ES7924-1AA10-0BA0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты под винт со светодиодной индикацией, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63243 6ES7924-1AA10-0BB0 терминальный блок tpk, 2x8-канальный и 2x2x2 терминалы для подключения питания: контакты-защелки со светодиодной индикацией, шт. в упаковке=1 штук 2x16 -ти полюсный разъем для подключения кабеля 0.04 Заказать
63244 6ES7928-0AA00-0AA0 инструмент для разделки плоских кабелей с использованием метода прокалывания изоляции жил 0.3 Заказать
63245 6ES7928-1BA00-0AA0 экранирующая пластина для аналогового терминального блока, упаковка из 4 штук 0.412 Заказать
111231 6ES7928-2AB00-0AA0 вставляемые метки, размер метки 6 x 15mm, 5 подложек по 40 штук, каждая упаковка - 200 штук. 0.1 Заказать
63246 6ES7928-2BB00-0AA0 самоклеющиеся метки, размер метки 6 x 15mm, 5 подложек по 40 штук, каждая упаковка - 200 штук. 0.1 Заказать
111232 6ES7928-3AA00-4AA0 замещающе реле для tpro, напряжение обмотки =24в, выход ~230в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.1 Заказать
63247 6ES7928-3BA00-4AA0 замещающе реле для tpro, напряжение обмотки =230в, выход ~224в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.1 Заказать
111233 6ES7928-3CA00-4AA0 твердотельное реле для tpro, входное напряжение =24в, выход ~24..250в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.024 Заказать
63248 6ES7928-3DA00-4AA0 твердотельное реле для tpro, входное напряжение =24в, выход =3..60в, размеры аналогичны реле для tpro, в упаковке 4 шт. 0.024 Заказать
111241 6ES7953-8LF20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 64 кбайт 0.012 Заказать
111242 6ES7953-8LG20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 128 кбайт 0.014 Заказать
111243 6ES7953-8LJ30-0AA0 simatic s7, micro memory card f. s7-300/c7/et 200, 3.3 v nflash, 512 kbytes 0.012 Заказать
111244 6ES7953-8LL20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 2 мбайт 0.012 Заказать
111245 6ES7953-8LM20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 4 мбайт 0.012 Заказать
111246 6ES7953-8LP20-0AA0 simatic s7, микрокарта памяти mmc для s7-300/c7/et 200, 3.3 в nflash, 8 мбайт 0.013 Заказать
111255 6ES7972-0AA02-0XA0 simatic dp, rs485-повторитель для подключения шинной системы profibus/mpi bus systems с макс. 31 узлом; макс. 12 мбит/с, степень защиты ip20, улучшенные пользовательские свойства 0.289 Заказать
63269 6ES7972-0BA12-0XA0 simatic dp, соединитель для подключения к profibus, до 12 мбит/с, отвод кабеля под углом 90 градусов, 15.8 x 54 x 34 mm, с встроенным терминальным резистором, с функциями разделения, без гнезда для подключения программатора 0.049 Заказать
111257 6ES7972-0BA52-0XA0 simatic dp, шинный оединитель для подключения к сетям profibus до 12 мбит/с, отвод кабеля под углом 90 градусов, 15,8 x 59 x 35,6 mm (шxвxг), ipcd, технология fast connect, без разъёма для подключения программатора 0.044 Заказать
111258 6ES7972-0BA52-0XB0 simatic dp,bus connector for profibus up to 12 mbit/s 90 degree angle outgoing cable, 15,8 x 59 x 35,6 mm (wxhxd), ipcd techology fast connect, without pg socket 100 pieces per packaging unit 4.5 Заказать
111260 6ES7972-0BB12-0XA0 simatic dp, соединитель для подключения к profibus, до 12 мбит/с, отвод кабеля под углом 90 градусов, 15.8 x 54 x 34 mm, с встроенным терминальным резистором, с функциями разделения, с гнездом для подключения программатора 0.056 Заказать
63271 6ES7972-0BB52-0XA0 simatic dp, шинный оединитель для подключения к сетям profibus до 12 мбит/с, отвод кабеля под углом 90 градусов, 15,8 x 59 x 35,6 mm (шxвxг), ipcd, технология fast connect, с разъёмом для подключения программатора 0.049 Заказать
111262 6ES7972-0BB52-0XB0 simatic dp,bus connector for profibus up to 12 mbit/s 90 degree angle outgoing cable, 15,8 x 59 x 35,6 mm (wxhxd), ipcd techology fast connect, with pg socket 100 pieces per packaging unit 5 Заказать
63274 6ES7972-0CB20-0XA0 simatic s7, pc usb адаптер для подкл. simatic s7-200/s7-300/ s7-400/ c7 к компьютеру/ программатору через usb интерфейс: pc usb адаптер, cd с набором драйверов и док., usb кабель длиной 5 м, mpi кабель длиной 0.3 м. работа под упр. win 2000/xp 0.526 Заказать
63287 6ES7998-8XC01-8YE0 коллекция руководств simatic на cd-rom. pdf-формат, анг/ нем/ фр/ исп/ ит. язык. все руководства по s7-200/ -300/ -400/ -c7/ -logo!; simatic dp/ -pc/ -pg; step7, инстр. средствам проектирования, прогр. обеспечению runtime, simatic pcs7/ hmi/ net 0.2 Заказать
63288 6ES7998-8XC01-8YE2 коллекция руководств simatic на cd-rom, 5-языковая поддержка (без русского), служба обновления в течение 1 года 0.4 Заказать
114346 6GK1500-0EA02 simatic net, pb шинный соединитель с осевым отводом кабеля для пром. пк, simatic op, olm; скорость передачи 12 мбит/с, оконечный резистор с функциями разделения 0.104 Заказать
116945 6XV1830-0EH10 simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), 2-жильный, поставка по метражу отрезками длиной 20 ... 1000 m 0.081 Заказать
;
