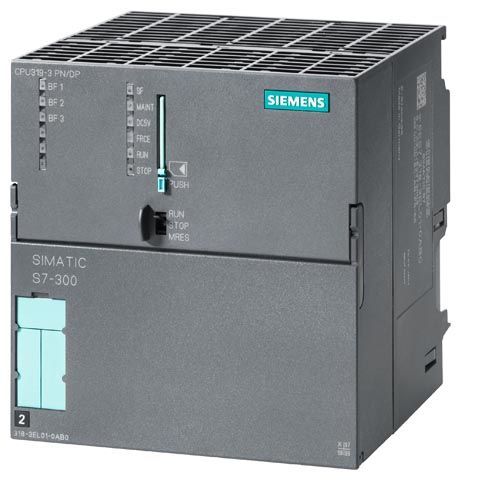

CPU 319-3 PN/DP производства Siemens

6ES7 318-3EL01-0AB0

CPU 319-3 PN/DP

Версия продукта

Версия аппаратуры

01

Версия операционной системы

V3.2

Сопутствующее программное обеспечение

STEP7 V5.5 или выше

Напряжения и токи

Внешнее напряжение питания центрального процессора:

• номинальное значение

=24 В

• допустимый диапазон отклонений

=19.2 ... 28.8 В

Допустимый перерыв в питании

5 мс с повторением через 1 с

Потребляемый ток

Номинальный потребляемый ток

1.25 A при =24 В

Ток холостого хода, типовое значение

500 мА

Импульсный ток включения, типовое значение

4 А

I²t

1.2 A²c

Потери мощности

Типовое значение

14 Вт

Память

Рабочая память:

• встроенная:

2 Мбайт

• расширение

Нет

• энергонезависимая область памяти для сохранения блоков данных

700 Кбайт

Загружаемая память:

• вид

Микрокарта памяти (MMC)

• емкость, не более

8 Мбайт

• сохранение данных в MMC, не менее

10 лет

Сохранение данных при перебоях в питании:

Есть

• без буферной батареи

Есть

Программные блоки CPU

Общее количество блоков

4096 (DB, FB, FC); максимальное количество загружаемых блоков может быть снижено за счет использования MMC

Блоки данных (DB):

• количество, не более

4096; диапазон номеров от 1 до 16000

• размер блока, не более

64 Кбайт

Функциональные блоки (FB):

• количество, не более

4096; диапазон номеров от 0 до 7999

• размер блока, не более

64 Кбайт

Функции (FC):

• количество, не более

4096; диапазон номеров от 0 до 7999

• размер блока, не более

64 Кбайт

Организационные блоки (OB):

• размер блока, не более

64 Кбайт

• количество OB:

• циклических

1; OB 1

• прерываний по времени

1; OB 10

• прерываний по задержке

2; OB 20, 21

• циклических прерываний

4; OB 32, 33, 34, 35 (OB 35: минимальный период следования импульсов 500 мкс)

• прерываний от процесса

1; OB 40

• статусных прерываний

1; OB 55 (DPV1)

• прерываний при обновлении данных

1; OB 56 (DPV1)

• специальных прерываний производителей аппаратуры

1; OB 57 (DPV1)

• изохронного режима

1; OB 61

• запуска

1; OB 100

• реакции на ошибку

1; OB 80

• диагностических прерываний

4; OB 82, 83, 85, 87 (OB 83 только для PROFINET IO)

• ошибки/ восстановления станции

1; OB 86

• обработки синхронных ошибок

2; OB 121, 122

Глубина вложения блоков:

• на приоритетный класс

16

• дополнительно на OB обработки ошибок

4

Время выполнения

Логических операций

4 нс

Операций со словами

10 нс

Математических операций с фиксированной точкой

10 нс

Математических операций с плавающей точкой

40 нс

Таймеры/счетчики

S7 счетчики:

• количество

2048

• сохраняющие состояния при перебоях в питании контроллера

• настройка

Есть, C0 ... C2047

• по умолчанию

C0 ... C7

• диапазон счета

0 ... 999

IEC счетчики:

• наличие

Есть

• тип

SFB

S7 таймеры:

• количество

2048

• сохраняющие состояния при перебоях в питании контроллера

• настройка

Есть, T0 ... T2047

• по умолчанию

Нет

• диапазон выдержек времени

10 мс ... 9990 с

IEC таймеры:

• наличие

Есть

• тип

SFB

Области памяти данных

Энергонезависимые области памяти, суммарно

700 Кбайт

Флаги:

• общее количество, не более

8 Кбайт

• из них сохраняющие состояния при перебоях в питании контроллера:

Есть, MB0 ... MB8191, настраивается

• по умолчанию

MB0 ... MB15

• количество тактовых битов

8; (1 байт)

Блоки данных (DB):

• количество, не более

4096; нумерация от 1 до 16000

• размер блока, не более

64 Кбайт

• настройка свойства энергонезависимости

Есть; в свойствах DB

• по умолчанию

Есть

Объем локальных данных:

• на приоритетный класс, не более

32 Кбайт

• на блок, не более

2 Кбайт

Адресное пространство

Адресное пространство ввода/вывода:

• для входов

8 Кбайт

• для выходов

8 Кбайт

• из них в системе распределенного ввода/вывода:

• для входов

8 Кбайт

• для выходов

8 Кбайт

Область отображения процесса:

• для входов, настраивается

8 Кбайт

• для выходов, настраивается

8 Кбайт

• для входов, по умолчанию

256 байт

• для выходов, по умолчанию

256 байт

Количество подобластей отображение процесса, не более

1; с PROFINET IO объем данных пользователя ограничен 1600 байтами

Дискретные каналы:

• ввода

65536

• вывода

65536

• ввода в системе локального ввода/вывода

1024

• ввода в системе локального ввода/вывода

1024

Аналоговые каналы

• ввода

4096

• вывода

4096

• ввода в системе локального ввода/вывода

256

• ввода из них в системе локального ввода/вывода

256

Аппаратная конфигурация

Количество базовых блоков, не более

1

Количество стоек расширения, не более

3

Количество модулей на стойку, не более

8; исключая блок питания, центральный процессор и/ или интерфейсный модуль

Количество ведущих DP устройств, не более:

• встроенных

2

• через коммуникационные процессоры

4

Количество контроллеров PROFINET IO:

• встроенных

1

• через CP

Максимальное количество функциональных модулей и коммуникационных процессоров:

• функциональных модулей (FM)

8

• коммуникационных процессоров  (PtP соединения)

8

• коммуникационных процессоров PROFIBUS и Ethernet

10

Время

Часы реального времени:

• аппаратные часы реального времени

Есть

• буферная батарея и синхронизация

Есть

• отклонение времени за сутки, не более

10 с; типовое значение 2 с

• продолжительность хода часов после отключения питания

6 недель при 40 °C

Счетчики моточасов:

• количество счетчиков

4

• нумерация счетчиков

0 ... 3

• диапазон счета

0 ... 2³¹ - 1 часов (при использовании SFC 101)

• разрешение

1 час

• сохранение состояний при перебоях в питании контроллера

Есть; необходим перезапуск после каждого рестарта

Синхронизация времени:

Есть

• через MPI, ведущее устройство

Есть

• через MPI, ведомое устройство

Есть

• через DP, ведущее устройство

Есть

• через DP, ведомое устройство

Есть

• в системе автоматизации, ведущее устройство

Есть

• в системе автоматизации, ведомое устройство

Есть

• через Ethernet через NTP

Есть; как клиент

Функции S7 сообщений

Количество станций, регистрирующих S7 сообщения, не более

32; зависит от количества сконфигурированных соединений для PG/OP- и базовых функций S7 связи

Диагностические сообщения процесса

Есть

Количество блоков ALARM-S, одновременно находящихся в активных состояниях

300

Функции тестирования и отладки

Мониторинг/модификация переменных:

Есть

• переменные

Входы/ выходы, биты памяти, блоки данных, таймеры, счетчики

• количество переменных, не более

30; из них до 30 для мониторинга и до 14 для модификации

Принудительная установка:

Есть

• переменные

Входы и выходы

• количество переменных, не более

10

Блок состояний

Есть, одновременное использование до 2 блоков

Пошаговое выполнение программы

Есть

Количество точек прерывания программы, не более  

4

Буфер диагностических сообщений:

Есть

• количество записей, не более:

500

• настройка

Нет

• с защитой от перебоев в питании

100 последних записей

• количество одновременно считываемых записей в режиме RUN:

• настраивается, не более

499

• по умолчанию

10

Коммуникационные функции

PG/OP функции связи

Есть

Маршрутизация параметров настройки

Есть

Обмен пакетами глобальных данных (GD):

Есть

• количество сквозных пакетов GD, не более

8

• общее количество пакетов GD, не более

8

• количество передаваемых пакетов GD, не более

8

• количество принимаемых пакетов GD, не более

8

• размер пакета GD, не более

22 байт

• размер пакета консистентных GD, не более

22 байт

Базовые функции S7 связи:

Есть

• объем данных пользователя на задание, не более

76 байт

• объем консистентных данных пользователя на задание, не более

76 байт; 76 байт (с X_SEND или X_RCV), 64 байта (с X_PU или X_GET в режиме сервера)

S7 функции связи:

Есть

• в режиме S7 сервера

Есть

• в режиме S7 клиента

Есть

• объем данных пользователя на задание, не более

См. интерактивную помощь в STEP 7 (общие параметры SFB/ FB и SFC/ FC для S7 функций связи)

Функции S5-совместимой связи

Есть; через CP и загружаемую FC

Открытые IE соединения:

• TCP/IP:

Есть, через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

32

• объем данных на соединение типа 01Н, не более

1460 байт

• объем данных на соединение типа 11Н, не более

32 Кбайт

• ISO-on-TCP (RFC1006):

Есть, через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

32

• длина данных, не более

32 Кбайт

• UDP:

Есть, через встроенный интерфейс PROFINET и загружаемые FB

• количество соединений, не более

32

• длина данных, не более

1472 байта

Web сервер:

Есть

• количество HTTP клиентов

5

• определяемые пользователем web страницы

Есть

PROFINET CBA (при заданной коммуникационной нагрузке):

20 %

• количество удаленных партнеров по связи

32

• количество функций, ведущий/ведомый

50

• общее количество всех ведущих/ведомых соединений

3000

• длина данных всех входящих соединений ведущих/ведомых, не более

24000 байт

• длина данных всех исходящих соединений ведущих/ведомых, не более

24000 байт

• количество внутренних соединений в приборах и PROFIBUS соединений

1000

• длина данных для внутренних соединений в приборах и в PROFIBUS соединениях, не более

8000 байт

• длина данных каждого соединения, не более

1400 байт

• удаленные соединения с асинхронным обменом данными:

• частота обновления данных, не менее

200 мс

• количество входящих соединений

100

• количество исходящих соединений

100

• длина данных всех входящих соединений, не более

3200 байт

• длина данных всех исходящих соединений, не более

3200 байт

• длина данных каждого соединения, не более

1400 байт

• удаленные соединения с циклическим обменом данными:

• частота обновления данных, не менее

1 мс

• количество входящих соединений

300

• количество исходящих соединений

300

• длина данных всех входящих соединений, не более

4800 байт

• длина данных всех исходящих соединений, не более

4800 байт

• длина данных каждого соединения, не более

450 байт

• асинхронный обмен HMI переменные через PROFINET:

• количество станций, регистрирующих HMI переменные

2x PN OPC/1x iMap

• время обновления HMI переменных

500 мс

• количество HMI переменных

600

• длина данных всех HMI переменных, не более

9600 байт

• функции PROFIBUS proxy: 

 Есть; подключение до 32 ведомых устройств PROFIBUS

• длина данных на соединение, не более

240 байт; зависит от типа ведомого устройства

Количество соединений:

• общее

32

• для PG функций связи

Зарезервировано: 1; настраивается: 1 ... 31

• для OP функций связи

Зарезервировано: 1; настраивается: 1 ... 31

• для базовых функций S7 связи

Зарезервировано: 0; настраивается: 0 ... 30

• для S7 функций связи

Зарезервировано: 0; настраивается: 0 ... 16

• общее количество экземпляров, не более:

32

• используемое для маршрутизации

X1 в режиме MPI: до 16; X1 в режиме ведущего DP устройства: до 24; X1 в режиме ведомого DP устройства: до 14 (при активном состоянии интерфейса); X2 в режиме ведущего DP устройства: до 24; X2 в режиме ведомого DP устройства: до 14 (при активном состоянии интерфейса); X3 в режиме PROFINET: до 48

Интерфейсы

Интерфейсы

1x MPI/PROFIBUS DP +  1x PROFIBUS DP + 1x Ethernet (2 коммутируемых порта)

Количество интерфейсов USB

0

1-й коммуникационный интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS + MPI

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

150 мА

Функции:

• MPI

Есть

• ведущее DP устройство

Есть

• ведомое DP устройство

Есть

• PtP соединения

Нет

MPI:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• обмен пакетами глобальных данных

Есть

• базовые функции S7 связи

Есть

• S7 функции связи в режиме S7 клиента

Нет, только через CP и загружаемый FB

• S7 функции связи в режиме S7 сервера

Есть

• скорость обмена данными, не более

12 Мбит/с

Ведущее DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть, только I блоки

• S7 функции связи

Есть, в режиме S7 сервера

• постоянное время цикла шины

Есть

• изохронный режим

Нет

• SYNC/FREEZE

Есть

• разрешение/запрет работы ведомых DP устройств

Есть, одновременное разрешение/ запрет работы до 8 ведомых DP устройств

• непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

• DPV1

Есть

• скорость передачи данных, не более

12 Мбит/с

• количество ведомых DP устройств, не более

124

• адресное пространство:

• ввода, не более

8 Кбайт

• вывода, не более

8 Кбайт

• объем данных пользователя на одно ведомое DP устройство

244 байт

• для ввода, не более

244 байт

• для вывода, не более

244 байт

Ведомое DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть, при активном состоянии интерфейса

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть, в режиме S7 сервера, конфигурируются только односторонние соединения

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Нет

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Есть, только при пассивном состоянии интерфейса

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• количество адресных областей, не более

32

• объем данных пользователя на адресную область, не более

32 байт

2-й коммуникационный интерфейс

Тип интерфейса

Встроенный

Физический уровень

RS 485/ PROFIBUS DP

Гальваническое разделение цепей

Есть

Питание интерфейса (=15 ... 30 В), не более

200 мА

Функции:

• ведущее DP  устройство

Есть

• ведомое DP устройство

Есть

• контроллер PROFINET IO

Нет

• прибор PROFINET IO

Нет

• PROFINET CBA

Нет

• открытые IE соединения

Нет

• Web сервер

Нет

Ведущее DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Есть, только I блоки

• S7 функции связи

Есть, только S7 сервер с односторонними соединениями

• постоянное время цикла шины

Есть

• изохронный режим

Есть, OB 61 для поддержки изохронного режима в сети PROFIBUS DP или PROFINET IO, но не в двух сетях одновременно

• SYNC/FREEZE

Есть

• разрешение/запрет работы ведомых DP устройств

Есть, одновременное разрешение работы до 8 ведомых DP устройств

• непосредственный обмен данными между ведомыми устройствами

Есть, как абонент

• DPV1

Есть

• скорость обмена данными, не более

12 Мбит/с

• количество ведомых DP устройств, не более

124

• адресное пространство :

• ввода, не более

8 Кбайт

• вывода, не более

8 Кбайт

• объем данных пользователя на одно ведомое DP устройство, не более:

• на ввод, не более

244 байт

• на вывод, не более

244 байт

Ведомое DP устройство:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть, при активном состоянии интерфейса

• обмен пакетами глобальных данных

Нет

• базовые функции S7 связи

Нет

• S7 функции связи

Есть, только S7 сервер с односторонними соединениями

• непосредственный обмен данными между ведомыми устройствами

Есть

• DPV1

Нет

• GSD файл

http://www.siemens.de/progibus-gsd

• скорость обмена данными, не более

12 Мбит/с

• автоматическое определение скорости обмена данными в сети

Есть, только при пассивном состоянии интерфейса

• память приемопередатчика:

• для ввода

244 байт

• для вывода

244 байт

• количество адресных областей, не более

32

• объем данных пользователя на адресную область, не более

32 байт

3-й коммуникационный интерфейс

Тип интерфейса

Встроенный, PROFINET

Физический уровень

Ethernet, 2x RJ45

Гальваническое разделение цепей

Есть

Встроенный коммутатор Ethernet

Есть, 2-канальный

Автоматическое определение скорости обмена данными в сети

Есть, 10/ 100 Мбит/с

Автоматическая настройка на скорость обмена данными в сети

Есть

Автоматическая кроссировка подключаемых кабелей

Есть

Реконфигурирование поврежденной кольцевой сети:

Есть

• типовое время реконфигурирования сети

200 мс, PROFINET MRP

• количество станций в кольце, не более

50

Поддержка функций изменения IP адресов во время работы

Есть

Функции:

• MPI

Нет

• ведущее DP устройство

Нет

• ведомое DP устройство

Нет

• контроллер PROFINET IO

Есть, дополнительно с одновременной поддержкой функций интеллектуального прибора ввода-вывода

• прибор PROFINET IO

Есть, дополнительно с одновременной поддержкой функций контроллера ввода-вывода

• PROFINET CBA

Есть

• открытые IE соединения

Есть, на основе TCP/IP, ISO on TCP и UDP

• Web сервер:

Есть

• количество HTTP клиентов, не более

5

• поддержка Web страниц пользователя

Есть

Контроллер PROFINET IO:

• сервисы:

• PG/OP-функции связи

Есть

• S7 маршрутизация

Есть

• S7 функции связи

Есть, с помощью загружаемых FB, до 16 конфигурируемых соединений, до 32 экземпляров

• изохронный режим

Есть, OB 61 для поддержки изохронного режима в сети PROFIBUS DP или PROFINET IO, но не в двух сетях одновременно

• открытые IE соединения

Есть, на основе TCP/IP, ISO on TCP и UDP

• скорость обмена данными, не более

100 Мбит/с

• количество приборов ввода/вывода, не более

256

• количество приборов ввода/вывода с поддержкой режима RT, не более

256

• из них в одной линии, не более

256

• количество приборов ввода/вывода с поддержкой режима IRT с опцией высокой гибкости, не более

256

• из них в одной линии, не более

61

• количество приборов ввода/вывода с поддержкой режима IRT с опцией высокой производительности, не более

64

• из них в одной линии, не более

64

• поддержка общих приборов ввода/вывода

Есть

• поддержка приоритетного запуска

Есть

• количество приборов ввода/вывода, не более

32

• активация/ деактивация приборов ввода/вывода

Есть

• количество приборов ввода/вывода, не более

8

• поддержка функций замены приборов во время работы (порты партнера)

Есть

• количество приборов ввода/вывода, не более

8

• замена приборов без носителей данных

Есть

• период следования тактовых импульсов

250 мкс, 500 мкс, 1 мс, 2 мс, 4 мс (не используется в режиме IRT с опцией высокой гибкости)

• время обновления данных

250 мкс до 512 мс; минимальное значение зависит от текущей доли соединений для PROFINET I/O, количества  приборов ввода-вывода и объема передаваемых данных. См. технические данные в описании "S7-300 CPU 31xC and CPU"

• Адресное пространство:

• ввода, не более

8 Кбайт

• вывода, не более

8 Кбайт

• объем консистентных данных пользователя на адресное пространство, не более

1024 байт

Прибор PROFINET IO:

• сервисы:

• PG/OP функции связи

Есть

• S7 маршрутизация

Есть

• S7 функции связи

Есть, с помощью загружаемых FB, до 16 конфигурируемых соединений, до 32 экземпляров

• изохронный режим

Нет

• открытые IE соединения

Есть, на основе TCP/IP, ISO on TCP и UDP

• поддержка режима IRT

Есть

• поддержка протокола PROFIenergy

Есть, с использованием SFB 73/74 и стандартных FB PROFIenergy для интеллектуальных приборов ввода-вывода

• поддержка функций общего прибора ввода/ вывода

Есть, с возможностью обращения со стороны двух контроллеров PROFINET IO

• память приемопередатчика:

• для ввода, не более

1440 байт, на контроллер ввода-вывода с общим прибором

• для вывода, не более

1440 байт, на контроллер ввода-вывода с общим прибором

• субмодули:

• количество, не более

64

• объем данных пользователя на субмодуль, не более

1024 байт

PROFINET CBA:

• асинхронный обмен данными

Есть

• циклический обмен данными

Есть

Открытые IE соединения:

• количество соединений, не более

32

• номера локальных портов, используемых системой

0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

• контроль активности соединений

Есть

Изохронный режим

Поддержка

Есть, для интерфейса PROFIBUS DP или PROFINET IO

ПрограммированиеCPU

Программное обеспечение конфигурирования

 STEP 7 от V5.5 и выше

Языки программирования:

• LAD

Есть

• FBD

Есть

• STL

Есть

• SCL

Есть

• CFC

Есть

• GRAPH

Есть

• HiGraph

Есть

Набор команд

См. список инструкций

Глубина вложения скобок

8

Системные функции (SFC)

См. список инструкций

Системные функциональные блоки (SFB)

См. список инструкций

Защита ноу-хау:

• парольная защита доступа к программе

Есть

• кодирование блоков

Есть, с S7 блоком Privacy

Габариты и масса

Габариты (Шх Вх Г) в мм

120х 125х 130

Масса, приблизительно

1250 г
