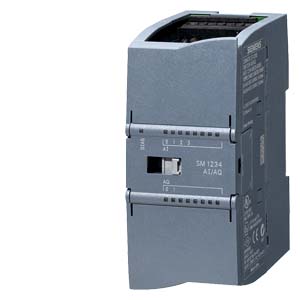

Модули ввода-вывода SM 1234 производства Siemens

6ES7 234-4HE30-0XB0

Наименование продукта

SM 1234 AI 4 x 13 бит
AQ 2 x 14 бит

Напряжение питания

Номинальное значение:

• =24 В

Есть

Потребляемый ток

Потребляемый ток, типовое значение

60 мА

От внутренней шины =5 В, типовое значение

80 мА

Потери мощности

Потери мощности, типовое значение

2 Вт

Подключение внешних цепей

Необходимый фронтальный соединитель

Есть

Аналоговые входы

Количество аналоговых входов

4; сигналы силы тока или напряжения, дифференциальные

Допустимое входное напряжение, не более

± 35 В

Допустимый входной ток, не более

40 мА

Время цикла (все каналы), не более

625 мкс

Диапазоны изменений входных сигналов:

• напряжения

Есть; ±10 В, ±5 В, ±2.5 В

• силы тока

Есть; 0 … 20 мА

Диапазоны изменений сигналов напряжения:

• -10 … +10 В

Есть

• входное сопротивление (-10 … +10 В)

≥9 МОм

• -2.5 … +2.5 В

Есть

• входное сопротивление (-2.5 … +2.5 В)

≥9 МОм

• -5 … +5 В

Есть

• входное сопротивление (-5 … +5 В)

≥9 МОм

Диапазоны измерений сигналов силы тока:

• 0 … 20 мА

Есть

• входное сопротивление (0 … 20 мА)

≥ 250 Ом

Входы напряжения:

• допустимое входное напряжение, не более

35 В

Входы силы тока:

• допустимый входной ток, не более

40 мА

Температурная компенсация:

• настройка

Нет

Аналоговые выходы

Количество аналоговых выходов

2; сигналы силы тока или напряжения

Диапазоны изменения выходных сигналов напряжения:

• -10 … +10 В

Есть

Диапазоны изменения выходных сигналов силы тока:

• 0 … 20 мА

Есть

Подключение исполнительных устройств:

• для выходов силы тока по 4-проводной схеме

Сопротивление нагрузки:

• для каналов напряжения, не менее

1000 Ом

• для каналов силы тока, не более

600 Ом

Параметры преобразования

Принцип измерения

Дифференциальный

Время интегрирования и преобразования/ разрешение на канал:

• разрешение (включая разряд переполнения) выходного канала

Напряжения: 14 бит; силы тока: 13 бит

• разрешение входного канала, не более

12 бит + знаковый разряд

• настраиваемое время интегрирования

Есть

• подавление шумов на частоте f1 в Гц

40 ДБ, до =60 В для частот 50/60 Гц

Сглаживание измеряемой величины:

• настройка:

Есть

• нет

Есть

• низкий уровень

Есть

• средний уровень

Есть

• высокий уровень

Есть

Погрешности/ точность

Температурная погрешность по отношению к конечной точке  входной шкалы

25 °C ±0.1% до 55 °C
±0.2% во всем диапазоне измерений

Температурная погрешность по отношению к конечной точке  выходной шкалы

25 °C ±0.3% до 55 °C
±0.6% во всем выходном диапазоне

Базовая погрешность преобразования (рабочая погрешность преобразования при 25 °C):

• входные сигналы напряжения, по отношению к конечной точке шкалы

±0.1 %

• входные сигналы силы тока, по отношению к конечной точке шкалы

±0.1 %

• выходные сигналы напряжения, по отношению к конечной точке шкалы

±0,3 %

• выходные сигналы силы тока, по отношению к конечной точке шкалы

±0.3 %

Подавление помех напряжения для f = n x (fl ± 1%), fl = частота помех

• синфазное напряжение, не более

12 В

Состояния/ прерывания/ диагностика

Прерывания:

• прерывания

Есть

• диагностические прерывания

Есть

Диагностика:

• диагностические функции

Есть

• мониторинг наличия напряжения питания электроники

Есть

• мониторинг обрыва внешних цепей

Есть

• мониторинг коротких замыканий в цепи нагрузки

Есть

Диагностические светодиоды:

• индикации состояний входов

Есть

• индикации состояний выходов

Есть

• индикации запроса на обслуживание

Есть

Гальваническое разделение цепей

Гальваническое разделение аналоговых выходов:

• между каналами и цепью питания электроники

Нет

Климатические и механические воздействия во время хранения и транспортировки

Допустимые воздействия:

• свободное падение

• в упаковке с высоты не более

0.3 м; пять падений

• температура:

• допустимый диапазон изменений

-40 °C ... +70 °C

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 660 гПа

• относительная влажность:

• при 25 °C, без появления конденсата, не более

95%

Допустимые воздействия во время работы

Допустимые воздействия:

• температура:

• допустимый диапазон изменений

0 °C ... 55 °C при горизонтальной установке
0 °C ... 45° C при вертикальной установке

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 795 гПа

• концентрация загрязнений:

• при RH < 60% без появления конденсата

S0₂: < 0.5 мг/м³; H₂S: < 0.1 мг/м³

Степень защиты

IP20

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

C-TICK

Есть

Одобрение FM

Есть

Конструкция

Корпус (фронтальная часть)

• пластик

Есть

Габариты и масса

Габариты:

• ширина

45 мм

• высота

100 мм

• глубина

75 мм

Масса

• приблизительно

220 г
