Модули вывода SB 1232 производства Siemens

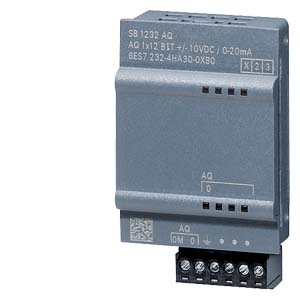

Модули вывода SB 1232
  • Плата вывода аналогового сигнала для программируемого контроллера SIMATIC S7-1200.
  • Непосредственная установка в специальный отсек центрального процессора.

Сигнальные платы SB 1232 для подключения к контроллеру одного аналогового исполнительного устройства.

Применение сигнальных плат позволяет:

  • Выполнять оптимальную адаптацию контроллера к требованиям решаемой задачи:
    Использование аналоговой сигнальной платы позволяет возлагать на контроллер решение более сложных задач управления. Установка сигнальной платы не изменяет монтажных размеров контроллера.
  • Выполнять непосредственное подключение аналоговых датчиков:
    наличие модулей с различными диапазонами изменения аналоговых сигналов и разрешающей способностью до 14 бит позволяет подключать исполнительные устройства без использования промежуточных усилителей.
  • Получать высокую гибкость:
    на этапах развития и модернизации готовых систем автоматизации за счет установки дополнительного набора сигнальных модулей и внесения соответствующих изменений в программу контроллера.

Сигнальная плата устанавливаются в специальный отсек на фронтальной панели всех типов центральных процессоров S7-1200.

  • Монтаж:
    Сигнальная плата устанавливаются в специальный отсек на фронтальной панели центрального процессора SIMATIC S7-1200, фиксируется в нем и подключается к электрическим цепям контроллера.
  • Монтажные размеры центрального процессора остаются неизменными.
  • Наличие съемного терминального блока, упрощающего выполнение монтажных работ и ускоряющего выполнение операций замены сигнальной платы.

Сигнальные платы SB 1232 выполняют преобразование внутренних цифровых величин контроллера в его выходные аналоговые сигналы.



6ES7 232-4HA30-0XB0

Наименование продукта

SB 1232 1 x AO

Напряжение питания



Питание нагрузки:



  • ток нагрузки, не более

25 мА

Потребляемый ток



От внутренней шины =5 В, типовое значение.

15 мА

Потери мощности



Потери мощности, типовое значение

1.5 Вт

Аналоговый выход



Количество аналоговых выходов

1

Время цикла (все каналы), не более

Сигналы напряжения: 300 мкс (активная нагрузка), 750 мкс (1 мкФ); сигналы силы тока: 600 мкс (1 мГн), 2 мс (10 мГн)

Диапазоны изменения выходных сигналов напряжения:



  • -10 … +10 В

Есть

Диапазоны изменения выходных сигналов силы тока:



  • 0 … 20 мА

Есть

Сопротивление нагрузки:



  • для канала напряжения, не менее

1000 Ом

  • для кнала силы тока, не более

600 Ом

Параметры цифро-аналогового преобразования



Тип выхода

Дифференциальный

Время интегрирования и преобразования/ разрешение на канал



  • разрешение (включая разряд переполнения)

Сигналы напряжения: 12 бит, сигналы силы тока: 11 бит

Сглаживание формируемых величин:



  • настройка

Есть

Параметры цифро-аналогового преобразования в изохронном режиме



Длина кабеля, не более:



  • экранированного

10 м; витая пара

Погрешности/ точность



Температурная погрешность по отношению к конечной точке шкалы

25 °C ±0.5% до 55 °C ±1%

Состояния/ прерывания/ диагностика



Прерывания:



  • прерывания

Есть

Диагностика:



  • Диагностические функции

Есть

Диагностические светодиоды:



  • индикации состояния выхода

Есть

Климатические и механические воздействия во время хранения и транспортировки



Допустимые воздействия:



  • свободное падение



  • в упаковке с высоты не более

0.3 м; пять падений

  • атмосферное давление по IEC 60068-2-13



  • допустимый диапазон изменений

1080 ... 660 гПа

  • относительная влажность



  • при 25 °C, без появления конденсата, не более

95%

Допустимые воздействия во время работы



Допустимые воздействия:



  • температура:



  • допустимый диапазон изменений

0 °C ... 55 °C при горизонтальной установке
0 °C ... 45° C при вертикальной установке

Степень защиты



IP20

Есть

Конструкция



Тип корпуса (фронтальная часть)



  • пластик

Есть

Габариты и масса



Габариты:



  • ширина

38 мм

  • высота

62 мм

  • глубина

21 мм

Масса



  • приблизительно

40 г


Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.siemens.com/simatic/printmaterial

Код Заказной номер Описание Вес (кг) Заказать
110644 6ES7232-4HA30-0XB0 simatic s7-1200, analog output sb 1232, 1 ao, +/- 10vdc (12 bit res.) or 0 - 20 ma (11 bit res) 0.2 Заказать
110669 6ES7292-1BF30-0XA0 simatic s7-1200, запчасть - терминальный блок ввода/вывода, золочёный, для сигнальных плат (4 шт. с 6 винтами каждый) 0.06 Заказать
110674 6ES7298-8FA30-8AH0 simatic s7-1200, system manual for s7-1200, german 1.85 Заказать
110675 6ES7298-8FA30-8AQ0 simatic s7-1200, руководство «простая работа с s7-1200», немецкий язык 0.75 Заказать
110676 6ES7298-8FA30-8BH0 simatic s7-1200, system manual for s7-1200, english 1.85 Заказать
110677 6ES7298-8FA30-8BQ0 simatic s7-1200, руководство «простая работа с s7-1200», английский язык 0.75 Заказать
110678 6ES7298-8FA30-8CH0 simatic s7-1200, системное руководство по s7-1200, французский язык 1.85 Заказать
110679 6ES7298-8FA30-8CQ0 simatic s7-1200, руководство «простая работа с s7-1200», французский язык 0.75 Заказать
110680 6ES7298-8FA30-8DH0 simatic s7-1200, системное руководство по s7-1200, испанский язык 1.85 Заказать
110681 6ES7298-8FA30-8DQ0 simatic s7-1200, руководство «простая работа с s7-1200», испанский язык 0.6 Заказать
110682 6ES7298-8FA30-8EH0 simatic s7-1200, системное руководство по s7-1200, итальянский язык 1.85 Заказать
110683 6ES7298-8FA30-8EQ0 simatic s7-1200, руководство «простая работа с s7-1200», итальянский язык 0.75 Заказать
110684 6ES7298-8FA30-8KH0 simatic s7-1200, системное руководство по s7-1200, китайский язык 1.875 Заказать
62220 6ES7298-8FA30-8KQ0 simatic s7-1200, руководство «простая работа с s7-1200», китайский язык 0.75 Заказать
63132 6ES7822-0AA01-0YA0 simatic step 7 basic v11 engineering-sw,single license sw and docu on dvd, class a, 6 languages(ge,en,it,fr,sp,cn), executable under windows xp (32 bit)/ windows 7 (32 bit), for configuration of simatic s7-1200, simatic basic panels 0.2 Заказать
63137 6ES7822-1AA01-0YA5 simatic step 7 prof. v11 engineering-sw,floating license sw and docu. on dvd, class a, license key on usb stick, 6 languages(ge,en,it,fr,sp,cn), executable under windows xp (32 bit)/ windows 7 (32 bit), for configuration of simatic s7-1200/300/400/winac, simatic basic panels 0.2 Заказать
;
