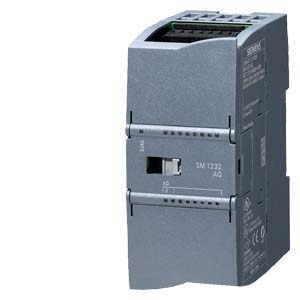

Модули вывода SM 1232 производства Siemens

6ES7 232-4HB30-0XB0

Наименование продукта

SM 1232 AQ 2 x 14 бит

Напряжение питания

Номинальное значение

• =24 В

Есть

Потребляемый ток

Потребляемый ток, типовое значение

45 мА

От внутренней шины =5 В, типовое значение

80 мА

Потери мощности

Потери мощности, типовое значение

1.5 Вт

Подключение внешних цепей

Необходимый фронтальный соединитель

Есть

Аналоговые выходы

Количество аналоговых выходов

2; сигналы силы тока или напряжения

Диапазоны изменения выходных сигналов напряжения:

• -10 … +10 В

Есть

Диапазоны изменения выходных сигналов силы тока:

• 0 … 20 мА

Есть

Сопротивление нагрузки:

• для каналов напряжения, не менее

1000 Ом

• для каналов силы тока, не более

600 Ом

Параметры цифро-аналогового преобразования

Тип выходов

Дифференциальные

Время интегрирования и преобразования/ разрешение на канал:

• разрешение (включая переполнение)

Сигналы напряжения: 14 бит
Сигналы силы тока: 13 бит

• настраиваемое время интегрирования

Есть

• подавление шумов на частоте f1 в Гц

40 ДБ, до =60 для частот 50/60 Гц

Погрешности/ точность

Температурная погрешность по отношению к конечной точке шкалы

25 °C ±0.3% до 55 °C
±0.6% во всем диапазоне измерения

Базовая погрешность преобразования (рабочая погрешность преобразования при 25 °C):

• сигналы напряжения, по отношению к конечной точке шкалы

±0.3 %

• сигналы силы тока, по отношению к конечной точке шкалы

±0.3 %

Подавление помех напряжения для f = n x (fl ± 1%), fl = частота помех

• синфазное напряжение, не более

12 В

Состояния/ прерывания/ диагностика

Прерывания:

• прерывания

Есть

• диагностические прерывания

Есть

Диагностика:

• диагностические функции

Есть

• мониторинг наличия напряжения питания электроники

Есть

• мониторинг обрыва цепи нагрузки

Есть

• мониторинг коротких замыканий в цепи нагрузки

Есть

Диагностические светодиоды:

• индикации состояний выходов

Есть

• индикации запроса на обслуживание

Есть

Климатические и механические воздействия во время хранения и транспортировки

Допустимые воздействия:

• свободное падение

• в упаковке с высоты не более

0.3 м; пять падений

• температура:

• допустимый диапазон изменений

-40 °C ... +70 °C

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 660 гПа

• относительная влажность:

• при 25 °C, без появления конденсата, не более

95%

Допустимые воздействия во время работы

Допустимые воздействия:

• температура:

• допустимый диапазон изменений

0 °C ... 55 °C при горизонтальной установке
0 °C ... 45° C при вертикальной установке

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 795 гПа

• степень загрязнений

• при RH < 60% без появления конденсата

S0₂: < 0.5 мг/м³;
H₂S: < 0.1 мг/м³

Степень защиты

IP20

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

C-TICK

Есть

Одобрение FM

Есть

Конструкция

Корпус (фронтальная часть)

• пластик

Есть

Габариты и масса

Габариты:

• ширина

45 мм

• высота

100 мм

• глубина

75 мм

Масса

• приблизительно

180 г
