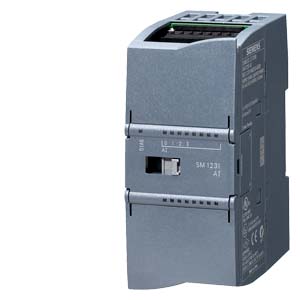

Модули ввода SM 1231 производства Siemens

6ES7 231-4HD30-0XB0

Наименование продукта

SM 1231 AI 4 x 13 бит

Напряжение питания

Номинальное значение

• =24 В

Есть

Потребляемый ток

Потребляемый ток, типовое значение

45 мА

От внутренней шины =5 В, типовое значение

80 мА

Потери мощности

Потери мощности, типовое значение

1.5 Вт

Подключение внешних цепей

Необходимый фронтальный соединитель

Есть

Аналоговые входы

Количество аналоговых входов

4; измерение силы тока или напряжения, дифференциальные

Допустимый уровень входного напряжения, не более

± 35 В

Допустимое значение входного тока, не более

40 мА

Время цикла на все каналы, не более

625 мкс

Диапазоны изменения входных сигналов:

• напряжения

Есть; ±10 В, ±5 В, ±2.5 В

• силы тока

Есть; 0 … 20 мА

Диапазоны изменения сигналов напряжения:

• -10 … +10 В

Есть

• входное сопротивление (-10 … +10 В)

≥9 МОм

• -2.5 … +2.5 В

Есть

• входное сопротивление (-2.5 … +2.5 В)

≥9 МОм

• -5 … +5 В

Есть

• входное сопротивление (-5 … +5 В)

≥9 МОм

Диапазоны изменения входных сигналов силы тока:

• 0 … 20 мА

Есть

• входное сопротивление (0 ... 20 мА)

≥ 250 Ом

Вход напряжения:

• допустимое значение входного напряжения, не более

35 В

Вход силы тока:

• допустимое значение входного тока, не более

40 мА

Температурная компенсация:

• настройка

Нет

Параметры аналого-цифрового преобразования

Время интегрирования и преобразования/ разрешение на канал:

• разрешение, не более

12 бит + знаковый разряд

• настраиваемое время интегрирования

Есть

• подавление шумов при частоте f1 в Гц

40 ДБ, до =60 В для частоты подавления помех 50/60 Гц

Сглаживание измеряемой величины:

• настройка:

Есть

• нет

Есть

• низкий уровень

Есть

• средний уровень

Есть

• высокий уровень

Есть

Погрешности/ точность

Температурная погрешность по отношению к конечной точке шкалы

25 °C ±0.1% до 55 °C
±0.2% во всем температурном диапазоне

Базовая погрешность (рабочая погрешность при 25 °C):

• сигналы напряжения, по отношению к конечной точке шкалы

±0.1 %

• сигналы силы тока, по отношению к конечной точке шкалы

±0.1 %

Подавление помех напряжения для f = n x (fl ±1%), fl = частота помех

• синфазное напряжение, не более

12 В

Состояния/ прерывания/ диагностика

Прерывания:

• прерывания

Есть

• диагностические прерывания

Есть

Диагностика:

• диагностические функции

Есть

• мониторинг наличия напряжения питания электроники

Есть

• мониторинг обрыва цепи подключения датчика

Нет

Диагностические светодиоды:

• индикации состояний входов

Есть

• запроса на обслуживание

Есть

Гальваническое разделение цепей

Гальваническое разделение аналоговых входов:

• между каналами и цепями питания электроники

Нет

Климатические и механические воздействия во время хранения и транспортировки

Допустимые воздействия:

• свободное падение:

• в упаковке с высоты не более

0.3 м; пять падений

• температура:

• допустимый диапазон изменений

-40 °C ... +70 °C

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 660 гПа

• относительная влажность

• при 25 °C, без появления конденсата, не более

95%

Допустимые воздействия во время работы

Допустимые воздействия:

• температура:

• допустимый диапазон изменений

0 °C ... 55 °C при горизонтальной установке
0 °C ... 45° C при вертикальной установке

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон изменений

1080 ... 795 гПа

• концентрация загрязнений:

• SO₂ при RH < 60% без появления конденсата

S0₂: < 0.5 мг/м³; H₂S: < 0.1 мг/м³

Степень защиты

IP20

Есть

Стандарты, сертификаты, одобрения

Марка CE

Есть

C-TICK

Есть

Одобрение FM

Есть

Конструкция

Тип корпуса (фронтальная часть)

• пластик

Есть

Габариты и масса

Габариты:

• ширина

45 мм

• высота

100 мм

• глубина

75 мм

Масса

• приблизительно

180 г
