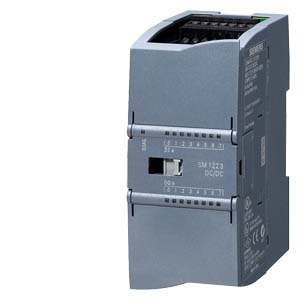

Модули ввода/вывода SM 1223 производства Siemens

Наименование продукта

SM 1223 DI 8 x =24 В,
DQ 8 x =24 В

SM 1223 DI 16 x =24 В,
DQ 16 x =24 В

SM 1223 DI 8 x =24 В,
DQ 8 x реле

SM 1223 DI 16 x =24 В,
DQ 16 x реле

Напряжение питания

Номинальное значение:

• =24 В

Есть

Есть

Есть

Есть

• верхний допустимый предел

28.8 В

28.8 В

28.8 В

28.8 В

Питание датчиков:

• наличие

Есть

Есть

Есть

Есть

Потребляемый ток

От внутренней шины =5 В, не более

145 мА

185 мА

145 мА

180 мА

Дискретные входы и выходы:

• из цепи питания L+ (без нагрузки), не более

4 мА на канал

4 мА на канал

4 мА на вход
11 мА на реле

4 мА на вход
11 мА на реле

Потери мощности

Потери мощности, типовое значение

2.5 Вт

4.5 Вт

5.5 Вт

10 Вт

Подключение внешних цепей

Необходимый фронтальный соединитель

Есть

Есть

Есть

Есть

Дискретные входы

Количество входов

8

16

8

16

• количество групп входов

2

2

2

2

Количество одновременно опрашиваемых входов:

• любое монтажное положение

• до 40 °C

8

16

8

16

• горизонтальная установка

• до 40 °C

8

16

8

16

• до 50 °C

8

16

8

16

• вертикальная установка

• до 40 °C

8

16

8

16

Входная характеристика типа 1 по IEC 1131

Есть

Есть

Есть

Есть

Входное напряжение:

• номинальное значение

=24 В

=24 В

=24 В

=24 В

• сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА

=5 В при 1 мА

• сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток:

• сигнала низкого уровня, не более

1 мА

1 мА

1 мА

1 мА

• сигнала высокого уровня, не менее.

2.5 мА

2.5 мА

2.5 мА

2.5 мА

• сигнала высокого уровня, типовое значение

4 мА

4 мА

4 мА

4 мА

Задержка распространения входного сигнала при номинальном входном напряжении:

• для стандартных входов

• настройка

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп по 4 входа

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп по 4 входа

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп по 4 входа

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп по 4 входа

• для импульсных входов

• настройка

Есть

Есть

Есть

Есть

Длина кабеля, не более:

• экранированного

500 м

500 м

500 м

500 м

• обычного

300 м

300 м

300 м

300 м

Дискретные выходы

Количество выходов

8

16

8

16

• количество групп выходов

1

1

2

4

Защита от коротких замыканий в цепи нагрузки

Нет, обеспечивается внешними цепями

Нет, обеспечивается внешними цепями

Нет, обеспечивается внешними цепями

Нет, обеспечивается внешними цепями

Ограничение коммутационных перенапряжений

L+ (-48 В)

L+ (-48 В)

Коммутационная способность вхродов, не более:

• при активной нагрузке

0.5 A

0.5 A

2 A

2 A

• при ламповой нагрузке

5 Вт

5 Вт

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

Выходное напряжение:

• номинальное значение, переменный ток

 ~5 … 250 В

~5 … 250 В

• номинальное значение, постоянный ток

=24 В

=24 В

=5 … 30 В

=5 … 30 В

• сигнала низкого уровня, постоянный ток, не более

0.1 В; при нагрузке 10 кОм

0.1 В; при нагрузке 10 кОм

• для сигнала высокого уровня, не более

=20 В

=20 В

Выходной ток:

• сигнала высокого уровня, не более

0.5 A

0.5 A

2 A

2 A

• сигнала низкого уровня, не более

10 мкА

10 мкА

Задержка переключения при активной нагрузке, не более:

• от высокого к низкому уровню

50 мкс

50 мкс

10 мс

10 мс

• от низкого к высокому уровню

200 мкс

200 мкс

10 мс

10 мс

Суммарный ток группы выходов:

• горизонтальная установка

• до 50 °C

4 A на общий провод

8 A на общий провод

10 A на общий провод

8 A на общий провод

Длина кабеля, не более:

• экранированного

500 м

500 м

500 м

500 м

• обычного

150 м

150 м

150 м

150 м

Релейные выходы

Количество выходов

8

16

Номинальное напряжение L+ питания обмоток реле

=24 В

=24 В

Количество циклов срабатывания

Механических: 10000000 Электрических при номинальной нагрузке 100000

Механических: 10000000 Электрических при номинальной нагрузке 100000

Коммутационная способность выходов, не более:

• при индуктивной нагрузке

0.5 A

0.5 A

2 A

2 A

• при ламповой нагрузке

5 Вт

5 Вт

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

• при активной нагрузке

0.5 A

0.5 A

2 A

2 A

Состояния/ прерывания/ диагностика

Прерывания:

• прерывания

Есть

Есть

Есть

Есть

• диагностические прерывания

Есть

Есть

Есть

Есть

Диагностика:

• диагностические функции

Есть

Есть

Есть

Есть

• мониторинг наличия питания электроники

Есть

Есть

Есть

Есть

Диагностические светодиоды:

• индикации состояний входов

Есть

Есть

Есть

Есть

• индикации состояний выходов

Есть

Есть

Есть

Есть

• запроса на обслуживание

Есть

Есть

Есть

Есть

Гальваническое разделение цепей

Гальваническое разделение дискретных входов

• между группами входов

2

2

2

2

Гальваническое разделение дискретных выходов

• между каналами

Реле

Реле

• между группами выходов

1

1

2

4

• между каналами и внутренней шиной

~500 В

~500 В

~1500 В в течение 1 минуты

~1500 В в течение 1 минуты

Допустимая разность потенциалов

Между различными цепями

~750 В в течение 1 минуты

~750 В в течение 1 минуты

Климатические и механические воздействия во время хранения и транспортировки

Допустимые воздействия:

• свободное падение

• в упаковке с высоты, не более

0.3 м; пять падений

0.3 м; пять падений

0.3 м; пять падений

0.3 м; пять падений

• температура

• допустимый диапазон

-40 °C ... +70 °C

-40 °C ... +70 °C

-40 °C ... +70 °C

-40 °C ... +70 °C

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон

1080 ... 660 гПа

1080 ... 660 гПа

1080 ... 660 гПа

1080 ... 660 гПа

• относительная влажность

• при 25 °C (без появления конденсата), не более

95%

95%

95%

95%

Климатические воздействия во время работы

Допустимые воздействия:

• температура

• допустимый диапазон

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

• скорость изменения температуры

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

Степень защиты

IP20

Есть

Есть

Есть

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

Есть

Есть

Есть

C-TICK

Есть

Есть

Есть

Есть

Одобрение FM

Есть

Есть

Есть

Есть

Конструкция

Тип корпуса (фронтальная часть)

• пластик

Есть

Есть

Есть

Есть

Габариты и масса

Габариты:

• ширина

45 мм

70 мм

45 мм

70 мм

• высота

100 мм

100 мм

100 мм

100 мм

• глубина

75 мм

75 мм

75 мм

75 мм

Масса

• приблизительно

210 г

310 г

230 г

350 г
