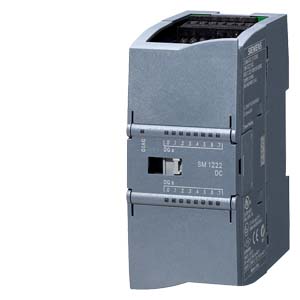

Модули вывода SM 1222 производства Siemens

Наименование продукта

SM 1222 DQ
8 x =24 В

SM1222 DQ 16 x =24 В

SM 1222 DQ 8 x реле

SM1222 DQ 16 x реле

Потребляемый ток

От внутренней шины =5 В, не более

120 мА

140 мА

120 мА

135 мА

Дискретные выходы

• из цепи питания L+ (без нагрузки), не более

11 мА на одну обмотку реле

11 мА на одну обмотку реле

Потребляемая мощность

Потери мощности, типовое значение

1.5 Вт

2.5 Вт

4.5 Вт

8.5 Вт

Подключение внешних цепей

Необходимый фронтальный соединитель

Есть

Есть

Есть

Есть

Дискретные выходы

Количество дискретных выходов

8

16

8

16

• количество групп выходов

1

1

2

1

Защита от коротких замыканий в цепи нагрузки

Нет, обеспечивается внешними цепями

Нет, обеспечивается внешними цепями

Нет, обеспечивается внешними цепями

Нет, обеспечивается внешними цепями

Ограничение коммутационных перенапряжений

(L+) -48 В, типовое значение

(L+) -48 В, типовое значение

Коммутационная способность выходов, не более:

• при активной нагрузке

0.5 A

0.5 A

2 A

2 A

• при ламповой нагрузке

5 Вт

5 Вт

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

Выходное напряжение:

• номинальное значение, переменный ток

 ~5 … 250 В

~5 … 250 В

• номинальное значение, постоянный ток

=24 В

=24 В

=5 … 30 В

=5 … 30 В

• сигнала низкого уровня в цепи постоянного тока, не более

0.1 В; при 10 кОм

0.1 В; при 10 кОм

• сигнала высокого уровня, не менее

=20 В

=20 В

Выходной ток:

• сигнала высокого уровня, номинальное значение

0.5 A

0.5 A

2 A

2 A

• сигнала низкого уровня, не более

10 мкА

10 мкА

Задержка переключения при активной нагрузке, не более

• от высокого к низкому уровню

50 мкс

50 мкс

10 мс

10 мс

• от низкого к высокому уровню

200 мкс

200 мкс

10 мс

10 мс

Суммарный ток группы выходов:

• горизонтальная установка

• до 50 °C

4 A для цепи общего проводника

8 A для цепи общего проводника

10 A для цепи общего проводника

10 A для цепи общего проводника

Длина кабеля, не более:

• экранированного

500 м

500 м

500 м

500 м

• обычного

150 м

150 м

150 м

150 м

Релейные выходы

Количество выходов

8

16

Номинальное напряжение L+ питания обмоток реле

=24 В

=24 В

Количество циклов срабатывания

Механических: 10000000 Электрических при номинальной нагрузке: 100000

Механических: 10000000 Электрических при номинальной нагрузке: 100000

Коммутационная способность каждого выхода, не более

• при индуктивной нагрузке

0.5 A

0.5 A

2 A

2 A

• при ламповой нагрузке

5 Вт

5 Вт

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

30 Вт в цепи постоянного тока; 200 Вт в цепи переменного тока

• при активной нагрузке

0.5 A

0.5 A

2 A

2 A

Состояния/ прерывания/ диагностика

Прерывания:

• прерывания

Есть

Есть

Есть

Есть

• диагностические прерывания

Есть

Есть

Есть

Есть

Диагностика:

• диагностические функции

Есть

Есть

Есть

Есть

• мониторинг наличия напряжения питания электроники

Есть

Есть

Есть

Есть

Диагностические светодиоды:

• состояний выходов

Есть

Есть

Есть

Есть

• запроса на обслуживание

Есть

Есть

Есть

Есть

Гальваническое разделение цепей

Изоляция дискретных выходов:

• между каналами

Реле, сухой контакт

Реле, сухой контакт

• между группами каналов

1

1

2

4

• между каналами и внутренней шиной

~500 В

~500 В

~1500 В в течение 1 минуты

~1500 В в течение 1 минуты

Допустмая разность потенциалов

Между различными цепями

~750 В в течение 1 минуты

~750 В в течение 1 минуты

Климатические и механические воздействия во время хранения и транспортировки

Допустимые воздействия:

• свободное падение

• в упаковке с высоты не более

0.3 м; пять падений

0.3 м; пять падений

0.3 м; пять падений

0.3 м; пять падений

• температура

• допустимый диапазон

-40 … +70° C

-40 … +70° C

-40 … +70° C

-40 … +70° C

• атмосферное давление по IEC 60068-2-13

• допустимый диапазон

1080 … 660 гПА

1080 … 660 гПа

1080 … 660 гПа

1080 … 660 гПа

• относительная влажность

• без появления конденсата при 25 °C, не более

95%

95%

95%

95%

Климатические воздействия во время работы

Допустимые воздействия

• температура

• допустимый диапазон

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке;
0 °C ... 45° C при вертикальной установке

• скорость изменения температуры

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

Степень защиты

IP20

Есть

Есть

Есть

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

Есть

Есть

Есть

C-TICK

Есть

Есть

Есть

Есть

Одобрение FM

Есть

Есть

Есть

Есть

Конструкция

Тип корпуса (фронтальная часть)

• пластик

Есть

Есть

Есть

Есть

Габариты и масса

Габариты:

• ширина

45 мм

45 мм

45 мм

45 мм

• высота

100 мм

100 мм

100 мм

100 мм

• глубина

75 мм

75 мм

75 мм

75 мм

Масса

• приблизительно

180 г

220 г

190 г

260 г
