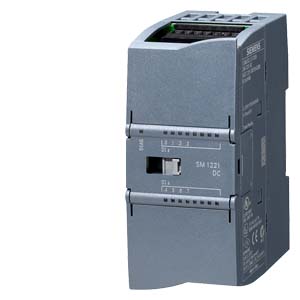

Модули ввода SM 1221 производства Siemens

Наименование продукта

SM 1221 DI 8 x =24 В

SM 1221 DI 16 x =24 В

Напряжение питания

Номинальное значение

• =24 В

Есть

Есть

• верхний допустимый предел

28.8 В

28.8 В

Питание датчиков

• наличие

Есть

Есть

Потребляемый ток

от внутренней шины =5 В, не более

105 мА

130 мА

Дискретные входы

• из цепи L+ (без нагрузки), не более

4 мА на канал

4 мА на канал

Потери мощности

Потери мощности, типовое значение

1.5 Вт

2.5 Вт

Подключение внешних цепей

Необходимый фронтальный соединитель

Есть

Есть

Дискретные входы

Количество дискретных входов

8

16

• в группах по

2

4

Количество одновременно опрашиваемых входов:

• любое монтажное положение

• до 40 °C

8

16

• горизонтальная установка

• до 40 °C

8

16

• до 50 °C

8

16

• вертикальная установка

• до 40 °C

8

16

Входная характеристика типа 1 по IEC 1131

Есть

Есть

Входное напряжение:

• номинальное значение

=24 В

=24 В

• сигнала низкого уровня

=5 В при 1 мА

=5 В при 1 мА

• сигнала высокого уровня

=15 В при 2.5 мА

=15 В при 2.5 мА

Входной ток:

• сигнала низкого уровня, не более

1 мА

1 мА

• сигнала высокого уровня, не менее

2.5 мА

2.5 мА

• сигнала высокого уровня, типовое значение

4 мА

4 мА

Задержка распространения входного сигнала при номинальном значении входного напряжения:

• для стандартных входов

• настройка

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп из 4 входов

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4, и 12.8 мс, выбирается для групп из 4 входов

• для импульсных входов

• настройка

Есть

Есть

Длина кабеля, не более:

• экранированного

500 м

500 м

• обычного

300 м

300 м

Состояния/ прерывания, диагностика

Прерывания:

• прерывания

Есть

Есть

• диагностические прерывания

Есть

Есть

Диагностика:

• диагностические функции

Есть

Есть

• мониторинг наличия напряжения питания электроники

Есть

Есть

Диагностические светодиоды:

• контроля состояний входов

Есть

Есть

• необходимости обслуживания

Есть

Есть

Гальваническое разделение цепей

Гальваническое разделение цепей входов

• между группами из

2

4

Климатические и механические воздействия во время хранения и транспортировки

• Свободное падение (в упаковке)

• с высоты не более

0.3 м; пять падений

0.3 м; пять падений

• Температура

• допустимый диапазон

-40 °C ... +70 °C

-40 °C ... +70 °C

• Атмосферное давление по IEC 60068-2-13

• допустимый диапазон

1080 ... 660 гПа

1080 ... 660 гПа

• Относительная влажность

• при 25 °C (без появления конденсата), не более

95%

95%

Климатические воздействия во время работы

Климатические воздействия во время работы:

• Температура

• допустимый диапазон

0 °C ... 55 °C при горизонтальной; 0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной; 0 °C ... 45° C при вертикальной установке

• допустимая скорость изменения температуры

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту

Степень защиты

IP20

Есть

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

Есть

C-TICK

Есть

Есть

Одобрение FM

Есть

Есть

Конструкция

Тип корпуса (фронтальная часть)

• пластик

Есть

Есть

Габариты и масса

Габариты:

• ширина

45 мм

45 мм

• высота

100 мм

100 мм

• глубина

75 мм

75 мм

Масса

• приблизительно

170 г

210 г
