DC 510 В до 650 В производства Siemens

Обзор

Преобразователи частоты SIMOVERT MASTERDRIVES

Vector Control; блоки Компакт и Шасси

Системные компоненты для инверторов

Напряжение DC-контура 510 В до 650 В DC

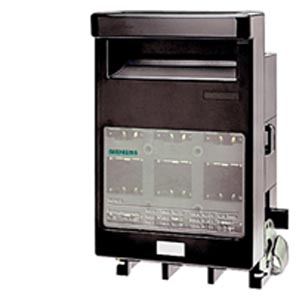

Инвертор	Расцепитель с предохранителями для DC-соединения ¹)²)	Номинальный ток	Предохранители инвертора Класс нагрузки gR ²)	Номинальный ток
Заказной №	Заказной №	A	Заказной №	A
6SE70...	3NP...		2 x 3NE1...
400 V
...16-1TA61³)	...4010-0CH01	100	...814-0⁴)	20
...18-0TA61³)	...4010-0CH01	100	...815-0⁴)	25
...21-0TA61³)	...4010-0CH01	100	...815-0⁴)	25
...21-3TB61³)	...4010-0CH01	100	...803-0⁴)	35
...21-8TB61³)	...4010-0CH01	100	...817-0⁴)	50
...22-6TC61³)	...4010-0CH01	100	...818-0⁴)	63
...23-4TC61³)	...4010-0CH01	100	...820-0⁴)	80
...23-8TD61³)	...4070-0CA01	160	...021-0⁴)	100
...24-7TD61³)	...4070-0CA01	160	...022-0⁴)	125
...26-0TD61³)	...4270-0CA01	250	...224-0⁴)	160
...27-2TD61³)	...4270-0CA01	250	...224-0⁴)	160
...31-0TE60	...4270-0CA01	250	-	-
...31-2TF60	...4270-0CA01	250	-	-
...31-5TF60	...4270-0CA01	250	-	-
...31-8TF60	...4370-0CA01	400	-	-
...32-1TG60	...4470-0CA01	630	-	-
...32-6TG60	...4470-0CA01	630	-	-
...33-2TG60	...4470-0CA01	630	-	-
...33-7TG60	...4470-0CA01	630	-	-
...35-1TJ60	2 x ...4370-0CA01	400	-	-
...36-0TJ60	2 x ...4470-0CA01	630	-	-
...37-0TJ60	2 x ...4470-0CA01	630	-	-
...38-6TK60	2 x ...4470-0CA01	630	-	-
...41-1TK60	2 x 2 x 3NH3 330	700	-	-
...41-3TL60	-		-	-
без междуфазного трансформатора шасси
...41-6TQ60	4 x ...4470-0CA01	630	-	-
с междуфазным трансформатором шасси
...41-6TM60	4 x ...4470-0CA01	630	-	-
без междуфазного трансформатора шасси
...42-5TN60	-	-	-	-

Инвертор	Предохранители инвертора Класс нагрузки aR²)	Номинальный ток	Контактор для отключения инвертора от DC-шины ⁵)	Номинальный ток
Заказной №	Заказной №	A	Заказной №	A
6SE70...	2 x 3NE...
400 В
...16-1TA61 ³)	...8 015 ⁴)	25	3RT13 25	1 x 30
...18-0TA61 ³)	...8 015 ⁴)	25	3RT13 25	1 x 30
...21-0TA61 ³)	...8 015⁴)	25	3RT13 25	1 x 30
...21-3TB61 ³)	...8 017⁴)	50	3RT13 25	1 x 30
...21-8TB61 ³)	...8 017⁴)	50	3RT13 25	2 x 27
...22-6TC61 ³)	...8 020⁴)	80	3RT13 25	2 x 27
...23-4TC61 ³)	...8 020⁴)	80	3RT13 25	2 x 27
...23-8TD61 ³)	...8 022⁴)	125	3RT13 25	2 x 27
...24-7TD61 ³)	...8 022⁴)	125	3RT13 36	2 x 50
...26-0TD61 ³)	...8 024⁴)	160	3RT13 44	2 x 81
...27-2TD61 ³)	...8 024⁴)	160	3RT13 44	2 x 81
...31-0TE60	...3 224	160	3RT13 44	2 x 81
...31-2TF60	...3 227	250	3RT13 46	2 x 108
...31-5TF60	...3 227	250	3TK10	2 x 162
...31-8TF60	...3 230-0B	315	3TK10	2 x 162
...32-1TG60	...3 233	450	3TK10	2 x 162
...32-6TG60	...3 233	450	3TK11	2 x 207
...33-2TG60	...3 334-0B	500	3TK12	2 x 243
...33-7TG60	...3 336	630	3TK13	2 x 279
...35-1TJ60	2 x ...3 233 ³)	450	3TK14	2 x 423
...36-0TJ60	2 x ...3 335 ³)	560	3TK14	2 x 423
...37-0TJ60	2 x ...3 335 ³)	560	3TK15	2 x 585
...38-6TK60	2 x ...3 337-8 ³)	710	3TK17	2 x 765
...41-1TK60	2 x ...3 338-8³)	800	2 x 3TK15	4 x 488
...41-3TL60	2 x ...3 340-8³)	900	2 x 3TK15	4 x 488
без междуфазного трансформатора шасси
...41-6TQ60	4 x ...3 337-8³)	710	2 x 3TK17	4 x 638
с междуфазным трансформатором шасси
...41-6TM60	4 x ...3 337-8³)	710	2 x 3TK17	4 x 638
без междуфазного трансформатора шасси
...42-5TN60	4 x ...3 340-8 ³)	900	4 x 3TK15	4 x 488

Инвертор	Предзарядные резисторы	Количество на 1 инвертор	Обратные диоды в DC-контуре Диоды
Заказной №	Заказной №		Заказной №
6SE70...	6SX70 10-...
400 В
...16-1TA61 ³)	...0AC06	2	SKR 3 F 20/12⁶)
...18-0TA61 ³)	...0AC06	2	SKR 3 F 20/12⁶)
...21-0TA61 ³)	...0AC06	2	SKR 3 F 20/12⁶)
...21-3TB61³)	...0AC06	2	SKR 3 F 20/12⁶)
...21-8TB61 ³)	...0AC06	2	SKR 3 F 20/12⁶)
...22-6TC61 ³)	...0AC06	2	SKR 60 F 12⁶)
...23-4TC61 ³)	...0AC06	2	SKR 60 F 12⁶)
...23-8TD61 ³)	...0AC06	2	SKR 60 F 12⁶)
...24-7TD61 ³)	...0AC06	2	SKR 60 F 12⁶)
...26-0TD61 ³)	...0AC07	2	SKR 141 F 15⁶)
...27-2TD61 ³)	...0AC07	2	SKR 141 F 15⁶)
...31-0TE60	...0AC08	2	SKR 141 F 15⁶)
...31-2TF60	...0AC08	2	SKR 141 F 15⁶)
...31-5TF60	...0AC08	2	SKR 141 F 15⁶)
...31-8TF60	...0AC10	2	SKR 141 F 15⁶)
...32-1TG60	...0AC10	2	2 x SKR 141 F 15⁶)
...32-6TG60	...0AC10	2	2 x SKR 141 F 15⁶)
...33-2TG60	...0AC10	2	2 x SKR 141 F 15⁶)
...33-7TG60	...0AC10	2	2 x SKR 141 F 15⁶)
...35-1TJ60	...0AC10	2	D348S16⁷)
...36-0TJ60	...0AC11	2	D689S20⁷)
...37-0TJ60	...0AC11	2	D689S20⁷)
...38-6TK60	...0AC13	2	D689S20⁷)
...41-1TK60	...0AC11	4	2 x D689S20⁷)
...41-3TL60	...0AC13	4	2 x D689S20⁷)
без междуфазного трансформатора шасси
...41-6TQ60	...0AC13	4	2 x D689S20⁷)
с междуфазным трансформатором шасси
...41-6TM60	...0AC13	4	2 x D689S20⁷)
без междуфазного трансформатора шасси
...42-5TN60	...0AC13	8	4 x D689S20⁷)

1) см. каталог "Низковольтная коммутационная аппаратура". Номинальное напряжение изоляции для степени загрязнения 3 по DIN VDE 0110, часть 1, при условии использования по степени загрязнения 2. Номинальное напряжение изоляции в результате ≥ 1000 В.

2) Учитывать размеры предохранителей при выборе расцепителей с предохранителями.

3) DC-предохранители - интегральные компоненты блока инвертора.

4) Для защиты инверторов без встроенных предохранителей DC-контура (инвертор с опцией L33).

5) см. каталог "Низковольтная коммутационная аппаратура". Номинальное напряжение изоляции для степени загрязнения 2 по DIN VDE 0110, часть 1: 1000 V.

6) Указанные диоды можно найти у SEMIKRON GmbH u. Co. kg, Sigmundstr. 200, D-90431 Nürnberg, Germany (http://www.semikron.com/).

7) Дисковые диоды с зажимами для монтажа на медные пластины или шины. Указанные диоды можно найти у EUPEC GmbH u. Co. КГ, Max-Planck-Str. 5, D-59581 Warstein, Germany (http://www.eupec.com/).

Описание : simovert masterdrives сопротивление для el. звена пост.тока conn. zws150 ss 5r6 +/-10% class 1
Вес (кг) : 0.078

Код	Заказной номер	Заказать
116794	6SX7010-0AC11	Заказать
