Характеристики затухания колебаний широкополосных линейных фильтров для активных линейных модулей не только соответствуют требованиям EMC-стандартов для диапазона частот от 150 kГц до 30 MГц, но также включают нижние частоты от 2 kГц и выше. В результате эти линейные фильтры облают расширенной функциональностью, что обеспечивает возможность для определенной автономности касательно местоположения установки оборудования, где линейные свойства, как правило, неизвестны (например, линейный импеданс).
Напряжение сети 380 В до 480 В 3 AC | ||||||
|---|---|---|---|---|---|---|
Заказной номер | 6SL3000‑0BE21‑6AA0 | 6SL3000‑0BE23‑6AA0 | 6SL3000‑0BE25‑5AA0 | 6SL3000‑0BE28‑0AA0 | 6SL3000‑0BE31‑2AA0 | |

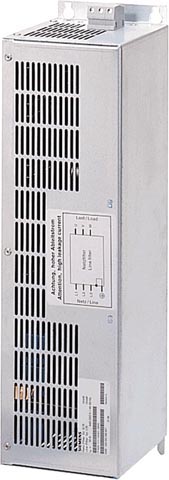

Наименование продукта | Широкополосный линейный фильтр | |||||
Номинальный ток | A | 30 | 67 | 103 | 150 | 225 |
Потеря мощности | кВт | 0.07 | 0.09 | 0.11 | 0.15 | 0.20 |
Подключение к сети/силовые зажимы L1, L2, L3/U, V, W |
| 10 мм Штекер под винт | 50 мм Штекер под винт | 50 мм Штекер под винт | 95 мм Штекер под винт | M10 элементы подключения |
PE соединение |
| На корпусе с болтами M5 | На корпусе с болтами M8 | На корпусе с болтами M8 | На корпусе с болтами M8 | На корпусе с болтами M8 |
Степень защиты |
| IP20 | IP20 | IP20 | IP20 | IP00 |
Размеры |
|
|
|
|
|
|
| мм | 130 | 130 | 130 | 200 | 300 (11.81) |
| мм | 480 | 480 | 480 | 480 | 480 (18.9) |
| мм | 150 | 245 | 260 | 260 | 260 (10.24) |
Вес, примерно | кг | 9 | 16 | 19 | 22 | 32 (71) |
Допуски |
| cURus | cURus | cURus | cURus | cURus |
Можно использовать для | Тип | 6SL3130‑7TE21‑6AA3 | 6SL3130‑7TE23‑6AA3 | 6SL3130‑7TE25‑5AA3 | 6SL3130‑7TE28‑0AA3 | 6SL3130‑7TE31‑2AA3 |
| кВт(л.с.) | 16 (18) | 36 (40) | 55 (60) | 80 (100) | 120 (150) |

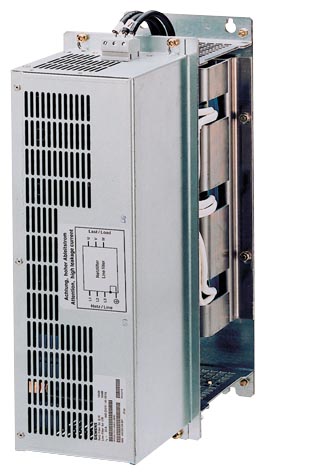

Пакет сетевого фильтра для Активного модуля питания 16 кВт с комплектом адаптеров
Комплекты адаптеров для блоков в книжном формате предназначены для очень компактного монтажа. С его помощью сетевые фильтры и сетевые дроссели могут компактно устанавливаться один над другим в электрошкафу.
Номинальная мощность | Относится к пакету сетевого фильтра | Набор адаптеров |
|---|---|---|
| Заказной номер | Заказной номер |
Напряжение сети 3 AC 380 ... 480 В | ||
16 кВт (21.5 л.с.) | 6SL3000‑0FE21‑6AA0 | 6SL3060-1FE21-6AA0 |
36 кВт (48.3 л.с.) | 6SL3000‑0FE23‑6AA0 | 6SN1162-0GA00-0CA0 |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 67577 | 6SL3060-1FE21-6AA0 | sinamics набор адаптеров для активных блоков питания 16 квт сетевой фильтр и сетевой дроссель | 4.875 | Заказать |
| 116622 | 6SN1162-0GA00-0CA0 | simodrive 611 набор адаптеров для фильтрпакета 36 квт (для монтажа фильтра на дросселе) | 11 | Заказать |
