TDI Toolplan Generation (sl) производства Siemens

• Самостоятельноесоздание планов инструмента
• Всегда актуальные планы инструмента благодаря созданию планов инструмента на базе фактически используемых на станке программ ЧПУ

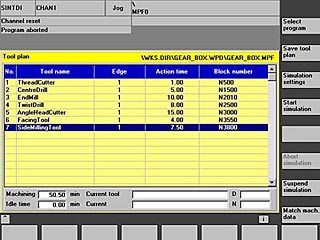

Для планирования инструмента (в TDIPlanning, TDIMachine) необходимы планы инструмента. Если такие планы инструмента не предоставляются системой программирования ЧПУ, то оператор на станке с помощью TDIToolplanGeneration может самостоятельно создавать планы инструмента по имеющимся программам.

Эти планы инструмента могут сохраняться в системе управления данными ЧПУ. TDIPlanning и TDIMachine могут обращаться к ним при планировании.

Условия:

• Для SINUMERIK 810D powerline/840Di/840D powerline предпосылкой является установленное стандартное управление инструментом (tool management). SINUMERIK без стандартного управления инструментом или специфического управления инструментом изготовителя станка могут конфигурироваться как станки на базе SIMATIC S7 или должны быть подключены в соответствии со специальным проектом.
• При использовании СЧПУ иных изготовителей возможности управления данными инструмента уменьшаются до упрощенной структуры данных инструмента. Основными условиями являются: СЧПУ на базе Windows, возможность обращения к СЧПУ через Ethernet и OPC-совместимый интерфейс.
• Если необходима возможность регистрации и управления инструментом со стороны TDI, размещенным в инструментальных шкафах, то с соответствующим местом размещения должен быть согласован интерфейс TDI tool handling для загрузки и выгрузки инструмента (к примеру, интегрированный в сеть Windows - PC).
• SINUMERIK 840Di sl/840D sl с PCU 50.3
• SINUMERIK 810D powerline/840Di/840D powerline с PCU 50/PCU 70 и OP 010/OP 010S/OP 010C/OP 012/OP 015 с HMI-Advanced software version 6 и выше под Windows NT/XP с минимум 128 Mбт RAM и стандартной опцией управления инструментом или Transline HMI Pro software версии 3.2 и выше
• аппаратное обеспечение PC от Pentium III или новее, мин. 128 Мбайт RAM, Windows NT/2000/XP
• аппаратное обеспечение сервера от Pentium III или новее, мин. 512 Мбайт RAM, жесткие диски в зависимости от других пакетов MCIS и требований заказчика, к примеру, 3 x 36 Гбайт (Raid 5), Windows 2000 Server/XP Professional, лицензии Client-Access, дисковод DAT для архивации данных, база данных Oracle или SQL server
