Стандартные системы автоматизации исполнения SIPLUS производства Siemens

Стандартные системы автоматизации исполнения SIPLUS

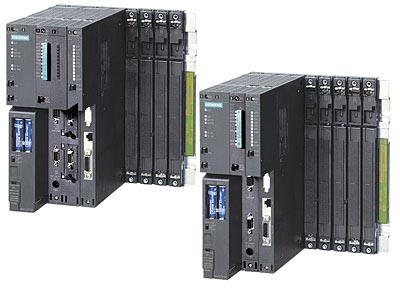

Стандартные системы автоматизации AS 414‑3 / 414‑3IE, AS 416‑2, AS 416‑3 / 416‑3IE и AS 417‑4 отличаются высокой механической прочностью, высокой производительностью и широкими коммуникационными возможностями.



Замечание:

Продукты SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описания стандартных продуктов специфичными данными продуктов SIPLUS extreme.





SIPLUS PCS 7 Single AS

Заказной номер

6AG1 654-8XK03-4XB0

Заказной номер базовой системы

6ES7 654-8XK03-5XB0

Состав компонентов:



  • центральный процессор

1x 6AG1 417-4XT05-4AB0

  • карта памяти

-

  • монтажная стойка

1x 6AG1 400-1TA11-4AA0

  • блок питания

-

  • коммуникационный процессор подключения к сети заводского уровня

2x 6AG1 443-1EX20-4XE0

  • модуль синхронизации

-

  • кабель синхронизации

-

  • лицензия AS RT 100PO

1x 6ES7 653-2BA00-0XB5

  • буферная батарея (заказывается отдельно)

2x 6ES 7971-0BA00

Диапазон рабочих температур

0 ... +60 °C

Защитные покрытия

Печатных плат и электронных компонентов

Технические данные

Соответствуют техническим данным базовой системы за исключением допустимых условий эксплуатации.

Условия эксплуатации

Относительная влажность

5 ... 100 %
Допускается появление конденсата

Биологически активные вещества

По EN 60721‑3‑3, класс 3B2: плесень, споры грибка (исключая живые организмы)

Химически активные вещества

По EN 60721‑3‑3, класс 3C4, включая соленый туман, и уровни сложности G1; G2; G3; GX 1)2) по ISA–S71.04

Механически активные вещества

По EN 60721‑3‑3, класс 3S4, включая токопроводящий песок и пыль 2)

Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)

1080 ... 795 гПа (-1000 ... +2000 м)
для всего диапазона рабочих температур

795 ... 658 гПа (+2000 ... +3500 м)
со снижением верхней границы на 10 K

658 ... 540 гПа (+3500 ... +5000 м)
со снижением верхней границы на 20 K


1) ISA-S71.04 уровень сложности GX: длительно: SO2 < 4.8 мг/м3; H2S < 9.9 мг/м3; Cl < 0.2 мг/м3; HCl < 0.66 мг/м3; HF < 0.12 мг/м3; NH < 49 мг/м3; O3 < 0.1 мг/м3; NOX < 5.2 мг/м3
В течение 30 минут в сутки: SO2 < 17.8 мг/м3; H2S < 49.7 мг/м3; Cl < 1.0 мг/м3; HCl < 3.3 мг/м3; HF < 2.4 мг/м3; NH < 247 мг/м3; O3 < 1.0 мг/м3; NOX < 10.4 мг/м3

2) При работе в атмосфере с содержанием коррозийных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!



Техническую документацию по продуктам SIPLUS можно найти по ссылке:

http://www.siemens.de/siplus-extreme

Стандартные системы автоматизации AS 416‑2, AS 416‑3 / 416‑3IE и AS 417‑4 ориентированы на построение систем управления среднего и высокого уровня сложности.



Стандартные системы автоматизации SIMATIC PCS 7 могут заказываться:

  • В виде набора необходимых компонентов, образующих систему автоматизации.
  • В виде собранной и заранее протестированной системы автоматизации (при заказе не допускает изменения включенных в ее состав компонентов).

В зависимости от типа системы автоматизации объем ее рабочей памяти может достигать:

Система автоматизации

Объем рабочей памяти

AS 417-4

30 Мбайт (по 15 Мбайт на программу и данные)


Встроенная операционная система центральных процессоров стандартных систем автоматизации может обновляться двумя способами:

  • С помощью карты памяти Flash EPROM емкостью от 8 Мбайт и выше.
  • Централизованно с помощью системы проектирования с передачей необходимого программного обеспечения через сеть заводского уровня Industrial Ethernet.
Резервированное питание

Если предприятие получает питание по двум независимым сетям, то надежность функционирования стандартных систем автоматизации может быть повышена за счет установки двух резервированных блоков питания.

Runtime лицензии

SIMATIC PCS 7 AS Runtime лицензия на 100 PO, включенная в комплект поставки готовых систем автоматизации, может расширяться дополнительными Runtime лицензиями на 100, 1 000 или 10 000 PO. Объекты процесса (PO) дополнительных Runtime лицензий суммируются с количеством PO уже имеющихся лицензий. Количество и тип (например, 100 или 1000 PO) дополнительных Runtime лицензий не зависит от степени сложности разрабатываемой системы. Управление AS Runtime лицензиями осуществляет система проектирования SIMATIC PCS 7 (на инженерной станции или на SIMATIC PCS 7 BOX).

Конфигурируемые комплекты систем автоматизации

Конфигурирование стандартных систем автоматизации и формирование их заказных номеров может выполняться путем выбора необходимых компонентов из предлагаемого списка.

Для выполнения этих операций можно использовать специальный конфигуратор интерактивной системы заказов Industry Mall (http://www.siemens.com/industrymall). С его помощью можно производить конфигурирование:

  • Стандартных систем автоматизации SIMATIC PCS 7 AS и
  • Резервированных систем автоматизации SIMATIC PCS 7 AS.

Результатом конфигурирования является формирование заказного номера системы автоматизации и перечень заказных номеров всех компонентов, включаемых в ее состав.



Код Заказной номер Описание Вес (кг) Заказать
109146 6AG1654-8XK03-4XB0 siplus pcs7, станция автоматизации pcs 7 as 417-4, для тяжёлых условий применения с конформным покрытием, на основе 6es7654-8xk03-5xb0. предсобрана и протестирована, без карты памяти с cpu 417-4, вкл. as rt po 100 с 1 x cp443-1ie(ex20) для подключения к 4.72 Заказать
62321 6ES7400-1JA01-0AA0 simatic s7-400, ur2, универсальная монтажная стойка для базовых блоков или стоек расширения: до 9 модулей на стойку, поддержка функций резервированного питания с применением 2 блоков питания 2.436 Заказать
110784 6ES7400-1JA11-0AA0 simatic s7-400, алюминиевая универсальная стойка ur2, централизованного и распределенного применения с 9 слотами, возможно применение 2 резервированных источников питания 1.818 Заказать
110785 6ES7400-1TA01-0AA0 simatic s7-400, ur1, универсальная монтажная стойка для базовых блоков или стоек расширения: до 18 модулей на стойку, поддержка функций резервированного питания с применением 2 блоков питания 4.53 Заказать
110786 6ES7400-1TA11-0AA0 simatic s7-400, универсальная стойка ur1 alu (материал алюминий), для использования в качестве центральной стойки и стойки расширения, 18 слотов, возможно использование резервированных модулей питания 4 Заказать
110789 6ES7401-1DA01-0AA0 simatic s7-400, cr3, монтажная стойка базового блока: до 4 модулей на стойку 0.866 Заказать
62324 6ES7405-0DA02-0AA0 simatic s7-400, блок питания ps 405: 4a, =24/48/60в, =5в/4a, аппробация atex 0.939 Заказать
110793 6ES7405-0KA02-0AA0 simatic s7-400, ps 405 блок питания, расширенный диапазон 10a, =24/48/60в, =5в/10a, аппробация atex 1.279 Заказать
110794 6ES7405-0KR02-0AA0 simatic s7-400, блок питания ps405, 20a, широкодиапазонный, =24/48/60в, =5в/10a, для резервированного использования, аппробация atex 1.353 Заказать
62325 6ES7405-0RA02-0AA0 simatic s7-400, блок питания ps 405: 20a, многодиапазонный, =24/48/60в, =5в/20a, маркировка об аппробации atex 1.383 Заказать
62326 6ES7407-0DA02-0AA0 simatic s7-400, блок питания ps407: 4a, широкий диапазон, ~120/230в, =5в/4a 0.932 Заказать
62327 6ES7407-0KA02-0AA0 simatic s7-400, блок питания ps407: 10a, широкий диапазон, ~120/230в, =5в/10a 1.271 Заказать
62328 6ES7407-0KR02-0AA0 simatic s7-400, блок питания ps407: 10a, широкий диапазон, ~120/230в, =5в/10a, поддержка резервирования 1.283 Заказать
62329 6ES7407-0RA02-0AA0 simatic s7-400, блок питания ps407, 20a, широкодиапазонный, ~120/230в, =5в/20a 1.36 Заказать
62336 6ES7414-3XM05-0AB0 simatic s7-400, cpu 414-3 центральный процессор:: 2.8 мб рабочая память, (1.4 мб для программ пользователя, 1.4 мб для данных), 1. интерфейс mpi/dp 12 мбит/с, 2. интерфейс profibus dp, 3. интерфейс втычной модуль if 1 Заказать
110801 6ES7416-2XN05-0AB0 simatic s7-400, cpu 416-2 центральный процессор:: 5.6 мб рабочая память, (2.8 мб для программ пользователя, 2.8 мб для данных), 1. интерфейс mpi/dp 12 мбит/с, 2. интерфейс profibus dp 0.85 Заказать
110803 6ES7416-3XR05-0AB0 simatic s7-400, cpu 416-3 центральный процессор:: 11.2 мб рабочая память, (5.6 мб для программ пользователя, 5.6 мб для данных), 1. интерфейс mpi/dp 12 мбит/с, 2. интерфейс profibus dp, 3. интерфейс втычной модуль if 1.009 Заказать
62341 6ES7417-4XT05-0AB0 simatic s7-400, cpu 417-4 центральный процессор:: 30 мб рабочая память, (15 мб для программ пользователя; 15 мб для данных) 1. интерфейс mpi 12 мбит/с, 2. интерфейс profibus dp, 3./4. интерфейс втычной модуль if 1.058 Заказать
111236 6ES7952-1AL00-0AA0 simatic s7, карта памяти для s7-400, длинное исполнение, ram, 2 мбайт 0.051 Заказать
111237 6ES7952-1AM00-0AA0 simatic s7, карта памяти для s7-400, длинное исполнение, ram, 4 мбайт 0.055 Заказать
63252 6ES7952-1AP00-0AA0 simatic s7, карта памяти для s7-400, длинное исполнение, ram, 8 мбайт 0.052 Заказать
111238 6ES7952-1AS00-0AA0 simatic s7, карта памяти для s7-400, длинное исполнение, ram, 16 мбайт 0.051 Заказать
63253 6ES7952-1AY00-0AA0 simatic s7, карта памяти ram для s7-400, длинная версия, 64 мбайт 0.053 Заказать
111240 6ES7952-1KP00-0AA0 simatic s7, карта памяти для s7-400, длинное исполнение, 5в flash-eprom, 8 мбайт 0.05 Заказать
111252 6ES7964-2AA04-0AB0 simatic s7, if964-dp: интерфейсный модуль ведущего dp устройства для s7-400 0.112 Заказать
63265 6ES7971-0BA00 simatic s7-400, буферная батарея 3.6в/1.9ачас, для ps 405 4a/10a/20a и ps 407 4a/10a/20a. для 4 а блока питания необходима одна, для 10- и 20 а блоков питания - две буферные батареи 0.027 Заказать
66567 6GK7443-1EX20-0XE0 simatic net, коммуникационный процессор cp 443-1 для подключения simatic s7-400 к industrial ethernet через iso, tcp/ip and udp, s7-comm., fetch/write, send/rcv с и без rfc1006, multicast, profinet io- контроллер, dhcp, snmp v2, web-, диагностика 0.821 Заказать
;
