SIPLUS RIC Compact: Модульные внешние станции удаленного управления производства Siemens

SIPLUS RIC Compact может быть использован в качестве внешней станции системы удаленного управления как для управления даннными, так и для управления и мониторинга широкого спектра распределенных процессов. Особенно широкое поле применения находится в следующих областях:

Вода & сточные воды

• Контроль и мониторинг воды, резервуаров и насосных станций
• Управление процессом и функциональными данными

Нефть & газ

• Контроль и мониторинг клапанными блоками
• Коммуникация для компрессорных станций
• Контроль газовых/нефтяных скважин и установок для нагнетания газа/воды
• Контроль и мониторинг нефтепереработки и резервуарных станций

Энергоснабжение

• Дистанционное управление и мониторинг энергоснабжения
• Контроль разъединителей

Транспорт

• Контроль и мониторинг систем управления движением
• Мониторинг туннелей
• Дистанционное управление и мониторинг железнодорожных станций

SIPLUS RIC Compact разработан со степенью защиты IP20, базирующийся на основных модулях A или D в которых интрегрированные входы/выходы могут быть гибко расширены с помощью 4-х субмодулей  (DI16/AI8/CO16) в зависимости от задачи. Модули разработаны для размещения в корпусах или шкафах и монтажа на DIN рейку друг за другом. Шина I/O основного модуля  соединяется с субмодулями посредством  соединительного кабеля через отверстие справа от основного модуля.

Особенности:

• Компактное исполнение с различным питанием и интегрированными входами/выходами
• Модули из прочной нержавейки, нечувствительные к электромагнитным воздействиям и коррозии
• Электрическое (RS 232) или оптическое подсоединение (основной модуль FO) для соединения с центром управления
• Защита от высокого напряжения свыше 3.5 kV на стороне процесса
• Рабочий диапазон температур от -40 до +70 °C
• LED дисплей
• MTBF: 130 000 ч.

Благодаря высокой защищенности модулей SIPLUS RIC Compact от климатических условий, нет необходимости заботиться о поддержании температуры в шкафу и системы вентиляции. Это позволяет сохранить много места в шкафу, использовать компактный UPS или солнечные батареи для локального питания.

Основные модули

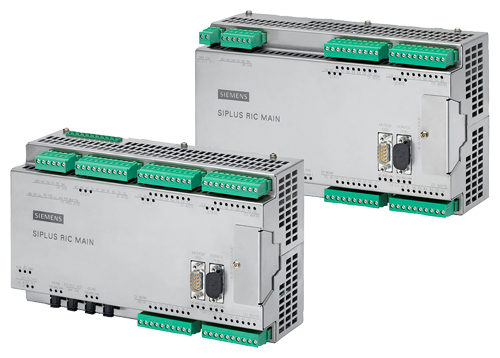

Модули SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO (справа)

SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO модули имеют одинаковые размеры: 140 x 240 x 83 (В x Ш x Г in mm). Основные различия:

Отличия между SIPLUS RIC Main LAN and FO

Субмодули

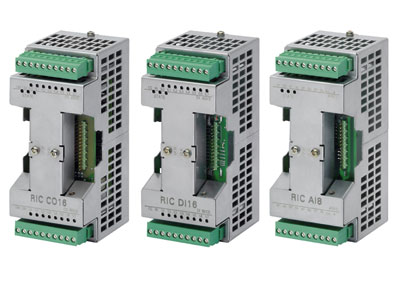

SIPLUS RIC Sub CO16 (слева), DI16 (в центре) и AI8 (справа)

SIPLUS RIC Main LAN (слева) и SIPLUS RIC Main FO модули могут быть расширены с помощью следующих субмодулей:

• SIPLUS RIC Sub DI16: 16 дискретных входов 24 ... 110 V DC, 2 группы по 8 входов
  • Запись сообщений с разрешением 1 ms
  • Типы сообщений: одиночное сообщение, двойное сообщение, быстрые контакты,  медленные счетчики
  • Настраиваемые параметры для каждого типа сообщений, например деактивация дребезга
  • Настраиваемый временной фильтр для последующей обработки сигналов: 1/2/4/8/16/32/64 ms
• SIPLUS RIC Sub AI8: 8 аналоговые токовые входы (0 ... 20 mA), изолированные, самокалибрующиеся
  • Параметризуемые входные диапазоны: ± 2.5 mA, ± 5 mA, ± 10 mA, ± 20 mA or 4 ... 20 mA
  • Разрешение 12 бит + знак
  • Точность  ± 25 °C: ± 0.25%
  • Определение разомкнутой цепи в диапазоне 4 ... 20 mA
• SIPLUS RIC Sub CO16: 16 релейные выходы, изолированные
  • Импульсные/непрерывные команды
  • 16 бит выходная уставка
  • Ток коммутации до 5 A

Все описанные субмодули имеют одинаковые размеры: 140 x 60 x 83 (В x Ш x Г в мм)

Siemens AG

Würzburger Str. 121
90766 Fürth
Germany

Phone: +49 911 750 - 4790
Fax: +49 911 750 - 9917

E-mail: siplus-ric.automation@siemens.com

Additional information is available in the Internet under:

http://www.siemens.com/siplus-ric
