SIPLUS RIC IEC на S7: AS связь с основным центром управления производства Siemens

Сборки SIPLUS RIC

В дополнение к различным библиотекам протоколов телеуправления линейка продуктов системы телеуправления SIPLUS RIC в частности включает недорогие сборки для удаленных станций, на базе станции SIMATIC ET 200S со встроенным ЦПУ, SIMATIC SIMATIC S7-300 or SIMATIC S7-400.

Сборки SIPLUS RIC, сконфигурированные как "Ведомое устройство" для интерфейса телеуправления, обычно состоят из:

• ЦПУ
• Интерфейсного/Коммуникационного модуля
• Карты памяти
• CD с библиотекой и регистрационным.

В версии "SIPLUS RIC Extreme", они являются также подходящими для работы в исключительных условиях, например, температурах от-25 °C до +70 °C, конденсации или экстраординарных средних нагрузок.

Масштабируемая производительность

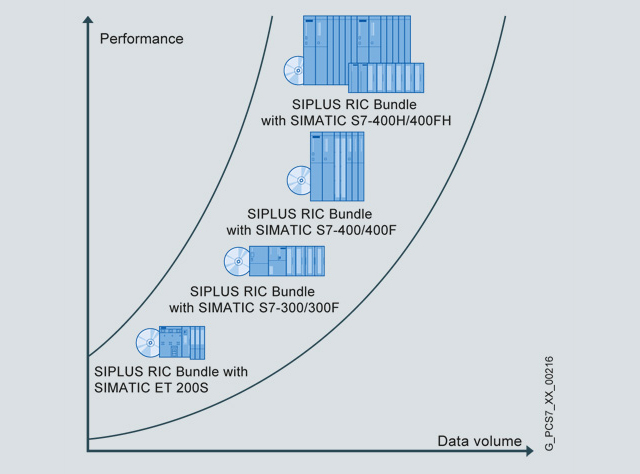

Производительность универсальной технологии телеуправления может масштабироваться следующим образом со сборками SIPLUS RIC:

Сопряжение устройств защиты SIPROTEC

Расширения протокола IEC 870 5 103 Master для пакетов SIPLUS RIC сборок позволяет сопрягать устройства защиты SIPROTEC с SIMATIC PCS 7 TeleControl. Система автоматизации (S7-400/S7-300/ET 200S с ЦПУ) выступает преобразователем протокола данных защиты IEC 870-5-103 в протоколы IEC 870-5-101 or IEC 870-5-104.

По сравнению с сопряжением устройств защиты через PROFIBUS DP эта конфигурация обеспечивает преимущества:

• Возможны большие расстояния
• В систему управления передаются метки строго точного времени от защитного оборудования

Гибкость возможностей коммуникаций с SIPLUS RIC через ГВС (WAN)

Сетевые топологии

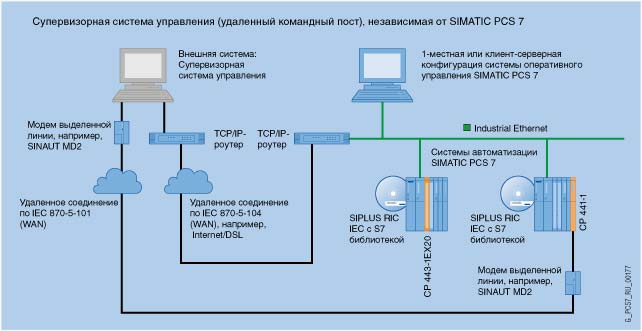

SIPLUS RIC допускает сети телеуправления с шинными и звездообразными топологиями. Для обеспечения резервирования передачи данных, удаленная станция может соединяться с центром управления более чем двумя путями.

Для обмена данными между центром телеуправления и отдаленными станциями подходят различные среды передачи. В зависимости от протокола телеуправления могут быть выбраны и классические, и коммуникационные способы на основе TCP/IP. Также эти способы могут гибко комбинироваться в рамках одного проекта.

Классические ГВС(WAN) коммуникации

• Выделенная линия через модем, напр. SINAUT MD2
• Выделенная оптоволоконная линия
• Частная радиосеть

ГВС(WAN) коммуникации на основе TCP/IP

• Сети Ethernet, например, SCALANCE X на волоконно-оптической линии
• Промышленная беспроводная ЛВС(LAN) с пом. SCALANCE W
• Общедоступные сети и Интернет, используя DSL и/или GPRS
• Спутниковая связь, например, с Inmarsat

Оборудование для разработки связи телеуправления, такое как преобразователи TCP/IP-Serial, модемы выделенных линий, преобразователи сред, маршрутизаторы TCP/IP, коммутаторы, кабели, и т.д. являются аксессуарами, которые не включены в этот каталог.

Telecontrol communication with SIPLUS RIC is characterized by the following features:

• Uniform configuration using the SIMATIC Manager
• Event-driven data transfer
• Monitored output of commands for reliable detection of malfunctions
• Diagnostics functions for rapid tracing and elimination of faults
• High availability thanks to redundant data communication

Additional special features of the IEC 870‑5‑101 and IEC 870‑5‑104 telecontrol protocols include:

• Time stamping for data acquisition in the outstation
• Data buffering for bridging communication breaks:
  • RTU of type SIMATIC ET 200S: up to 800 events
  • RTU of type SIMATIC S7‑300/S7‑300F: up to 3 200 events
  • RTU of type SIMATIC S7‑400/S7‑400F/S7‑400H/S7‑400FH: up to 3 200 events
• Time synchronization via the control center
