Для построения электрических каналов связи PROFIBUS-DP используются экранированные витые пары. Подключение сетевых станций выполняется через 9-полюсные штекеры соединителей D-типа. К одному сегменту сети допускается подключать не более 32 станций.

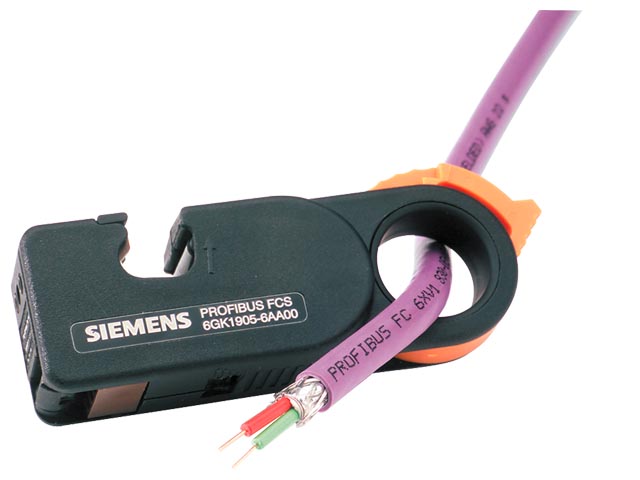

Инструмент для быстрой разделки стандартных FC кабелей
Технология FastConnect позволяет выполнять быстрый и удобный монтаж электрических каналов связи PROFIBUS и включает в свой состав:
Сегменты сети PROFIBUS DP соединяются между собой с помощью повторителей RS 485. Применение повторителей позволяет:
Применение диагностируемых повторителей существенно повышает удобство эксплуатации сети PROFIBUS. Диагностируемый повторитель обеспечивает интерактивный мониторинг подключенного сегмента электрической сети PROFIBUS DP. Он способен выявлять короткие замыкания или обрывы в контролируемом сегменте. В случае обнаружения неисправности диагностируемый повторитель формирует сообщение ведущему DP устройству с указанием вида неисправности и места его появления. Информация о точке повреждения формируется в виде расстояния в метрах от ближайшей станции до точки повреждения..
На концах сегментов должны устанавливаться активные или пассивные (резисторы) терминальные элементы. Активные терминальные элементы получают питание =24 В от независимых от сетевых станций блоков питания и обеспечивают поддержку требуемых уровней сигналов RS 485, а также подавление отраженных сигналов. Применение активных терминальных элементов позволяет выполнять подключение/ отключение сетевых станций без нарушения работоспособности сети.
Соединитель RS 485-iS выполняет функции разделительного трансформатора между стандартной сетью PROFIBUS DP и сетью PROFIBUS DP-iS искробезопасного исполнения (RS 485-iS), прокладываемой в Ex-зонах.
Соединитель RS 485-iS:
Соединитель RS 485-iS устанавливается в шкафы управления и монтируется на профильную шину S7-300 с горизонтальной или вертикальной ориентацией.
Подключение к сети:
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 110751 | 6ES7390-1AB60-0AA0 | simatic s7-300, профильная шина s7-300 длиной 160mm | 0.229 | Заказать |
| 62302 | 6ES7390-1AE80-0AA0 | simatic s7-300, профильная шина s7-300 длиной 480mm | 0.64 | Заказать |
| 62303 | 6ES7390-1AF30-0AA0 | simatic s7-300, профильная шина s7-300 длиной 530mm | 0.709 | Заказать |
| 62304 | 6ES7390-1AJ30-0AA0 | simatic s7-300, профильная шина s7-300 длиной 830mm | 1.08 | Заказать |
| 62305 | 6ES7390-1BC00-0AA0 | simatic s7-300, профильная шина s7-300 длиной 2000mm | 2.65 | Заказать |
| 111255 | 6ES7972-0AA02-0XA0 | simatic dp, rs485-повторитель для подключения шинной системы profibus/mpi bus systems с макс. 31 узлом; макс. 12 мбит/с, степень защиты ip20, улучшенные пользовательские свойства | 0.289 | Заказать |
| 63267 | 6ES7972-0AB01-0XA0 | simatic s7, диагностирующий повторитель для profibus-dp: для интерактивной диагностики электр. каналов связи profibus-dp с подкл. стандартными ведомыми dp-устройствами; до 12 мбит/с; ip20; fast connect | 0.325 | Заказать |
| 63268 | 6ES7972-0AC80-0XA0 | simatic dp, rs 485-is coupler: модуль сопряжения стандартной линии profibus-dp и линии profibus-dp ex-исполнения. | 0.518 | Заказать |
| 111257 | 6ES7972-0BA52-0XA0 | simatic dp, шинный оединитель для подключения к сетям profibus до 12 мбит/с, отвод кабеля под углом 90 градусов, 15,8 x 59 x 35,6 mm (шxвxг), ipcd, технология fast connect, без разъёма для подключения программатора | 0.044 | Заказать |
| 63271 | 6ES7972-0BB52-0XA0 | simatic dp, шинный оединитель для подключения к сетям profibus до 12 мбит/с, отвод кабеля под углом 90 градусов, 15,8 x 59 x 35,6 mm (шxвxг), ipcd, технология fast connect, с разъёмом для подключения программатора | 0.049 | Заказать |
| 63277 | 6ES7972-0DA00-0AA0 | simatic dp, терминальный резистор rs485 для сетей profibus/mpi | 0.107 | Заказать |
| 63278 | 6ES7972-0DA60-0XA0 | simatic dp, соединитель для подключения к profibus с наклонным выводом кабеля, соединение на прокол до 1,5 мбит/с, 16 x 72.7 x 34 mm, с активным окончанием шины для rs485-is электрический цепей, без гнезда для подключения программатора, применимо только | 0.061 | Заказать |
| 114347 | 6GK1500-0FC10 | simatic net, pb fc rs 485 plug 180, шинный соединитель для profibus с осевым отводом кабеля, для пром. пк, simatic op, olm, скорость передачи: 12 мбит/с, оконечное сопротивление с разделиительной функцией, пластиковый корпус | 0.047 | Заказать |
| 66440 | 6GK1905-6AA00 | simatic net, инструмент для быстрой разделки кабелей fastconnect для profibus | 0.065 | Заказать |
| 66441 | 6GK1905-6AB00 | simatic net, запасные ножи для инструмента по быстрой разделке кабелей fastconnect для profibus, упаковка из 5 штук | 0.09 | Заказать |
| 116945 | 6XV1830-0EH10 | simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), 2-жильный, поставка по метражу отрезками длиной 20 ... 1000 m | 0.081 | Заказать |
| 70478 | 6XV1830-0EN20 | simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), отрезок длиной 20 m | 1.671 | Заказать |
| 70479 | 6XV1830-0EN50 | simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), отрезок длиной 50 m | 4.109 | Заказать |
| 116946 | 6XV1830-0ET10 | simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), отрезок длиной 100 m | 8.04 | Заказать |
| 70480 | 6XV1830-0ET20 | simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), отрезок длиной 200 m | 16.48 | Заказать |
| 116947 | 6XV1830-0ET50 | simatic net, стандартный экранированный profibus кабель для быстрого монтажа (fc), отрезок длиной 500 m | 42 | Заказать |
| 70481 | 6XV1830-0EU10 | simatic net, pb fc стандартный кабель, сетевой кабель двужильный, экранированный, для быстрого монтажа, максимальная длина: 1000 m, | 62 | Заказать |
| 116973 | 6XV1831-2A | simatic net, сстандартный кабель pb fc is gp, шинный двухпроводный кабель для сетей profibus, экранированный, специально для быстрого монтажа, макс. длина отрезка: 1000 m, минимальная: 20 m, продажа по метражу | 0.075 | Заказать |
